MACX MCR-SL-CAC-5-I-UP

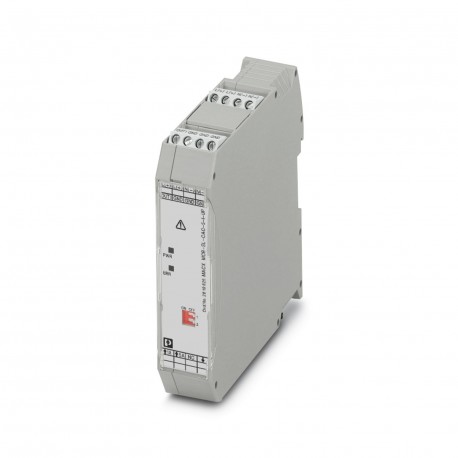

MACX MCR-SL-CAC- 5-I-UP 2810625 PHOENIX CONTACT Current transducers
$0.00امریکی ڈالر
3654 اسٹاک میں
اہم وضاحتیں
:< 3.4 W (230 V AC)
نوٹ:When being exposed to interference, there may be minimal deviations.
رنگ:gray (RAL 7042)
گہرائی:114.5 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| < 3.4 W (230 V AC) | |
| نوٹ | When being exposed to interference, there may be minimal deviations. |
| رنگ | gray (RAL 7042) |
| گہرائی | 114.5 mm |
| چوڑائی | 22.5 mm |
| اونچائی | ≤ 2000 m |
| لہر | < 10 mVPP(500 Ω / 20 mA) |
| تبصرے | Criterion A |
| EMC نوٹ | EMC: class A product, see manufacturer's declaration in the download area |
| وکر کی قسم | Sine |
| سرٹیفکیٹ | CE-compliant |
| مصنوعات کی قسم | Current transducer |
| سکرو دھاگہ | M3 |
| ٹیسٹ وولٹیج | 4 kV AC (50 Hz, 60 s) |
| چڑھنے کی قسم | DIN rail mounting |
| شناخت | II 3 G Ex nA IIC T4 Gc X |
| شور کا اخراج | EN 61000-6-4 |
| شور سے استثنیٰ | EN 61000-6-2 |
| اسٹیٹس ڈسپلے | LED red (error), LED green (ready) |
| اضافے کی طاقت | 20 x IN(1 s) |
| ان پٹ رکاوٹ | < 50 mΩ |
| آرٹیکل پر نظر ثانی | 14 |
| ہاؤسنگ میٹریل | Polyamide PA non-reinforced |
| غیر لوڈ وولٹیج | 15 V |
| آلودگی کی ڈگری | 2 |
| اتارنے کی لمبائی | 8 mm |
| کنکشن کا طریقہ | Screw connection |
| بڑھتے ہوئے پوزیشن | any |
| اوورلوڈ کی گنجائش | 2 x IN (continuous) |
| بجلی کی کھپت | < 0.8 W (24 V DC) |
| ٹارک کو سخت کرنا | 0.5 Nm ... 0.6 Nm |
| حفاظتی سرکٹ | Surge protection; 35 V suppressor diode |
| موجودہ رینج داخل کریں۔ | 0 A AC ... 1 A AC (configurable) |
| تحفظ کی ڈگری | IP20 |
| برائے نام تعدد fN | 50 Hz |
| اوور وولٹیج کیٹیگری | III |
| سپلائی وولٹیج کی حد | 19.2 V AC/DC ... 253 V AC/DC |
| وولٹیج ان پٹ سگنل | ≤ 300 V AC |
| موجودہ آؤٹ پٹ سگنل | 0 mA ... 20 mA (configurable) |
| معیارات/ضوابط | EN 61000-4-2 |
| فریکوئنسی کو محدود کریں (3 ڈی بی) | approx. 3 Hz |
| مرحلہ وار جواب (10-90%) | ≤ 300 ms |
| زیادہ سے زیادہ موجودہ کھپت | < 33 mA (24 V DC) |
| شرح شدہ موصلیت وولٹیج | 300 V AC (to earth) |
| قابل ترتیب/پروگرام قابل | Via DIP switches |
| تعدد کی پیمائش کی حد | 45 Hz ... 65 Hz |
| زیادہ سے زیادہ موجودہ آؤٹ پٹ سگنل | 25 mA |
| ٹرانسمیشن کی زیادہ سے زیادہ خرابی | ≤ 0.5 % (of nominal range value under nominal conditions) |
| کنڈکٹر کراس سیکشن AWG | 24 ... 14 |
| ریورس پولرٹی تحفظ | yes |
| کنڈکٹر کراس سیکشن سخت | 0.2 mm² ... 2.5 mm² |
| برقی مقناطیسی مطابقت | Conformance with EMC directive |
| محیطی درجہ حرارت (آپریشن) | -20 °C ... 65 °C |
| لوڈ/آؤٹ پٹ لوڈ کرنٹ آؤٹ پٹ | < 500 Ω (20 mA) |
| زیادہ سے زیادہ درجہ حرارت گتانک | < 0.02 %/K |
| کنڈکٹر کراس سیکشن لچکدار | 0.2 mm² ... 2.5 mm² |
| قابل اجازت نمی (آپریشن) | 10 % ... 95 % (non-condensing) |
| درجہ حرارت کا گتانک، عام | < 0.015 %/K |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | < 0.9 W (24 V DC) |
پروڈکٹ کی وضاحت
Current converter for 1 A and 5 A AC, output signal 0...20 mA or 4...20 mA, configurable via DIP switch with LED service status signalling
