MACX MCR-SL-RPSSI-I-SP

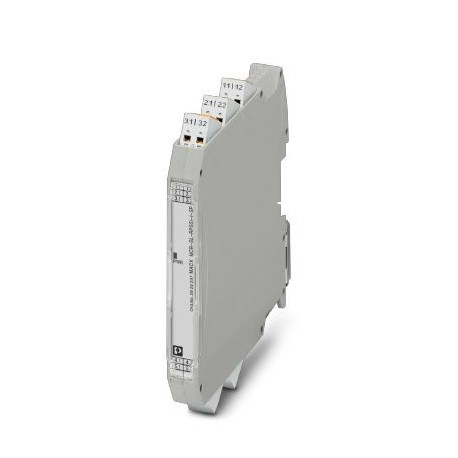

MACX MCR-SL-RPSSI-I-SP 2924207 PHOENIX CONTACT Power/input isolating amplifier
$0.00امریکی ڈالر
3363 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356448338
آرڈرکی:2924207
کیٹلاگ صفحہ:Page 120 (C-5-2017)
گہرائی (نوٹ):114.5 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356448338 |
| آرڈرکی | 2924207 |
| کیٹلاگ صفحہ | Page 120 (C-5-2017) |
| گہرائی (نوٹ) | 114.5 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 12.5 mm |
| (ان پٹ ڈیٹا) | 0 mA (Cable short-circuit in the input) |
| اونچائی (نوٹ) | 116 mm |
| اصل ملک | DE (Germany) |
| (کنکشن ڈیٹا) | Class I, Zone 2, Group IIC T4 |
| حسب ضرورت ٹیرف نمبر | 85437090 |
| (محیط حالات) | 4 mA ... 20 mA |
| SIL (کنکشن ڈیٹا) | 2 |
| ATEX (کنکشن ڈیٹا) | II 3 G Ex nA II T4 Gc X |
| رنگ (کنکشن ڈیٹا) | gray |
| ہارٹ فنکشن (جنرل) | Yes |
| عہدہ (آؤٹ پٹ ڈیٹا) | Signal conditioner operation |
| آؤٹ پٹ ریپل (ان پٹ ڈیٹا) | < 20 mVrms |
| سگنل آؤٹ پٹ (ان پٹ ڈیٹا) | Current output (active and passive) |
| شور کی قوت مدافعت (جہت) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| موافقت (کنکشن ڈیٹا) | CE-compliant, additionally EN 61326 |
| عہدہ (کنکشن ڈیٹا) | Input/power supply |
| زیادہ سے زیادہ اونچائی (طول و عرض) | ≤ 2000 m |
| تعاون یافتہ پروٹوکول (جنرل) | HART |
| (ڈیٹا کمیونیکیشن (بائی پاس)) | Class I, Zone 2, Group IIC T4 |
| بجلی کی کھپت (آؤٹ پٹ ڈیٹا) | < 0.75 W (24 V DC / 20 mA / 1000 ) |
| اتارنے کی لمبائی (بجلی کی فراہمی) | 8 mm |
| کنکشن کا طریقہ (بجلی کی فراہمی) | Push-in connection |
| اسٹیٹس ڈسپلے (کنکشن ڈیٹا) | Green LED (supply voltage) |
| UL، USA/کینیڈا (کنکشن ڈیٹا) | UL 61010 Listed |
| چینلز کی تعداد (کنکشن ڈیٹا) | 1 |
| سگنل ان پٹ (محیط حالات) | Passive current input |
| وولٹیج ڈراپ (محیط حالات) | < 3.5 V (in input isolating amplifier operation) |
| ATEX (ڈیٹا کمیونیکیشن (بائی پاس)) | II 3 G Ex nA II T4 Gc X |
| موجودہ آؤٹ پٹ سگنل (ان پٹ ڈیٹا) | 0 mA ... 20 mA (active) |
| ہاؤسنگ میٹریل (کنکشن ڈیٹا) | PA 6.6-FR |
| سپلائی وولٹیج کی حد (آؤٹ پٹ ڈیٹا) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| ٹرانسمیشن سلوک (ان پٹ ڈیٹا) | 1:1 to input signal |
| برائے نام سپلائی وولٹیج (آؤٹ پٹ ڈیٹا) | 24 V DC |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 132.210 g |
| آلودگی کی ڈگری (کنکشن ڈیٹا) | 2 |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| برقی تنہائی (کنکشن ڈیٹا) | 375 V (Peak value in accordance with EN 60079-11) |
| زیادہ سے زیادہ موجودہ کھپت (آؤٹ پٹ ڈیٹا) | < 44 mA (24 V DC / 20 mA / 1000 ) |
| اوور وولٹیج زمرہ (کنکشن ڈیٹا) | II |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| DNV GL-EMC (ڈیٹا کمیونیکیشن (بائی پاس)) | A |
| مرحلہ وار جواب (10-90%) (کنکشن ڈیٹا) | < 200 µs (for jump 4 mA ... 20 mA, load 600 Ω) |
| مطابقت (ڈیٹا مواصلات (بائی پاس)) | CE-compliant, additionally EN 61326 |
| موجودہ ان پٹ سگنل (محیط حالات) | 0 mA ... 20 mA |
| برائے نام سپلائی وولٹیج کی حد (آؤٹ پٹ ڈیٹا) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -20 °C ... 60 °C (Any mounting position) |
| لوڈ/آؤٹ پٹ لوڈ کرنٹ آؤٹ پٹ (ان پٹ ڈیٹا) | < 1000 Ω (20 mA) |
| ٹرانسمیشن کی زیادہ سے زیادہ خرابی (کنکشن ڈیٹا) | < 0.1 % (of final value) |
| UL، USA/کینیڈا (ڈیٹا کمیونیکیشن (بائی پاس)) | UL 61010 Listed |
| DNV GL-ہمیڈیٹی (ڈیٹا کمیونیکیشن (بائی پاس)) | B |
| قابل اجازت نمی (آپریشن) (جہت) | 10 % ... 95 % (non-condensing) |
| ٹرانسمیشن کی خرابی، عام (کنکشن ڈیٹا) | < 0.05 % (of final value) |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| DNV GL-انکلوژر (ڈیٹا کمیونیکیشن (بائی پاس)) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-وائبریشن (ڈیٹا کمیونیکیشن (بائی پاس)) | A |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (بجلی کی فراہمی) | 16 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (بجلی کی فراہمی) | 24 |
| برقی مقناطیسی مطابقت (کنکشن ڈیٹا) | Conformance with EMC directive |
| ٹرانسمیٹر سپلائی وولٹیج (محیط حالات) | > 21.5 V (20 mA) |
| DNV GL-درجہ حرارت (ڈیٹا کمیونیکیشن (بائی پاس)) | B |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (بجلی کی فراہمی) | 1.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (بجلی کی فراہمی) | 0.2 mm² |
| زیادہ سے زیادہ درجہ حرارت کا گتانک (کنکشن ڈیٹا) | < 0.01 %/K |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 80 °C |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (بجلی کی فراہمی) | 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (بجلی کی فراہمی) | 0.2 mm² |
| انڈر لوڈ/اوورلوڈ سگنل رینج (محیط حالات) | 0 mA ... 24 mA (Extended transmission range for diagnostics) |
| خرابی کی صورت میں آؤٹ پٹ رویہ (ان پٹ ڈیٹا) | 0 mA (Cable break in the input) |
| UL 94 (کنکشن ڈیٹا) کے مطابق آتش گیر درجہ بندی | V0 |
| برقی مقناطیسی مطابقت (ڈیٹا مواصلات (بائی پاس)) | Conformance with EMC directive |
| UL 94 (ڈیٹا کمیونیکیشن (بائی پاس)) کے مطابق آتش گیر درجہ بندی | V0 |
پروڈکٹ کی وضاحت
Input and power signal conditioner, with HART transparency. It transmits 0/4-20 mA powered or active signals at a load (active or passive). 3-way galvanic separation, SIL 2 according to IEC 61508.
