MACX MCR-UI-UI-UP-SP-NC

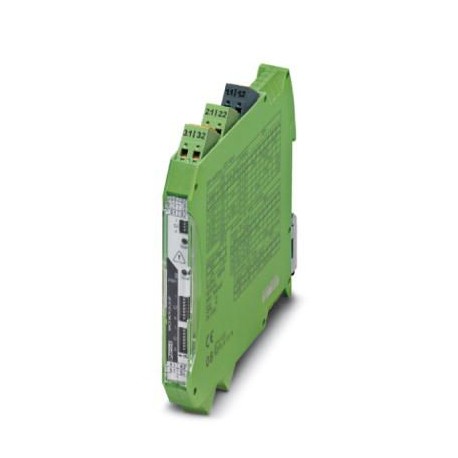

MACX MCR-UI-UI-UP-SP-NC 2811569 PHOENIX CONTACT Signal conditioner
$0.00امریکی ڈالر
4999 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356466998
آرڈرکی:2811569
(جنرل):Class I, Zone 2, Group IIC
کیٹلاگ صفحہ:Page 118 (C-5-2017)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356466998 |
| آرڈرکی | 2811569 |
| (جنرل) | Class I, Zone 2, Group IIC |
| کیٹلاگ صفحہ | Page 118 (C-5-2017) |
| گہرائی (نوٹ) | 114.5 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 12.5 mm |
| (ان پٹ ڈیٹا) | passive: ≤ (UB-2 V) / Ioutmax |
| اونچائی (نوٹ) | 99 mm |
| ATEX (جنرل) | II 3 G Ex nA IIC T4 Gc |
| IECEx (جنرل) | Ex nA IIC T4 Gc |
| اصل ملک | DE (Germany) |
| (کنکشن ڈیٹا) | Class I, Zone 2, Group IIC |
| لہر (ان پٹ ڈیٹا) | < 10 mVrms |
| حسب ضرورت ٹیرف نمبر | 85437090 |
| DNV GL-EMC (جنرل) | B |
| (محیط حالات) | 4 mA ... 20 mA |
| موافقت (جنرل) | CE-compliant |
| ATEX (کنکشن ڈیٹا) | II 3 G Ex nA IIC T4 Gc |
| رنگ (کنکشن ڈیٹا) | gray |
| IECEx (کنکشن ڈیٹا) | Ex nA IIC T4 Gc |
| یو ایل، امریکہ/کینیڈا (جنرل) | UL 61010 Listed |
| DNV GL نمی (جنرل) | B |
| DNV GL-انکلوژر (جنرل) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-وائبریشن (جنرل) | A |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| DNV GL-درجہ حرارت (جنرل) | B |
| موافقت (کنکشن ڈیٹا) | CE-compliant |
| زیادہ سے زیادہ اونچائی (طول و عرض) | ≤ 2000 m |
| آؤٹ پٹس کی تعداد (ان پٹ ڈیٹا) | 1 |
| اتارنے کی لمبائی (بجلی کی فراہمی) | 8 mm |
| سیدھ کا دورانیہ (کنکشن ڈیٹا) | ± 4 % |
| صف بندی صفر (کنکشن ڈیٹا) | ± 4 % |
| کنکشن کا طریقہ (بجلی کی فراہمی) | Push-in connection |
| زیادہ سے زیادہ آؤٹ پٹ کرنٹ (ان پٹ ڈیٹا) | 35 mA |
| زیادہ سے زیادہ آؤٹ پٹ وولٹیج (ان پٹ ڈیٹا) | 15 V |
| شور سے استثنیٰ (کنکشن ڈیٹا) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| UL، USA/کینیڈا (کنکشن ڈیٹا) | UL 61010 Listed |
| چینلز کی تعداد (کنکشن ڈیٹا) | 1 |
| موجودہ آؤٹ پٹ سگنل (ان پٹ ڈیٹا) | 0 mA ... 5 mA |
| ہاؤسنگ میٹریل (کنکشن ڈیٹا) | PA 6.6-FR |
| سپلائی وولٹیج کی حد (آؤٹ پٹ ڈیٹا) | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| وولٹیج آؤٹ پٹ سگنل (ان پٹ ڈیٹا) | 0 V ... 10 V (Configurable via DIP switches) |
| بڑھتے ہوئے مقام (کنکشن ڈیٹا) | any |
| کنکشن ٹیکنالوجی (بجلی کی فراہمی) | COMBICON |
| حفاظتی سرکٹ (کنکشن ڈیٹا) | Transient protection |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 150.000 g |
| آلودگی کی ڈگری (کنکشن ڈیٹا) | 2 |
| آدانوں کی تعداد (محیط حالات) | 1 |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| قابل ترتیب/پروگرام قابل (ان پٹ ڈیٹا) | Yes, can be switched |
| اوور وولٹیج زمرہ (کنکشن ڈیٹا) | II |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| برقی مقناطیسی مطابقت (جنرل) | Conformance with EMC directive |
| زیادہ سے زیادہ ان پٹ کرنٹ (محیط حالات) | ± 100 mA |
| زیادہ سے زیادہ ان پٹ وولٹیج (محیط حالات) | ± 100 V |
| فریکوئنسی کو محدود کریں (3 ڈی بی) (کنکشن ڈیٹا) | 10 kHz (Can be switched to 30 Hz) |
| مرحلہ وار جواب (10-90%) (کنکشن ڈیٹا) | 35 µs (at 10 kHz) |
| موجودہ ان پٹ سگنل (محیط حالات) | 0 mA ... 1 mA (Configurable via DIP switches) |
| وولٹیج ان پٹ سگنل (محیط حالات) | 0 mV ... 50 mV |
| شرح شدہ موصلیت وولٹیج (کنکشن ڈیٹا) | 300 V AC |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -20 °C ... 70 °C |
| لوڈ/آؤٹ پٹ لوڈ کرنٹ آؤٹ پٹ (ان پٹ ڈیٹا) | ≤ 600 Ω (20 mA; active) |
| لوڈ/آؤٹ پٹ لوڈ وولٹیج آؤٹ پٹ (ان پٹ ڈیٹا) | ≥ 1 kΩ (10 V) |
| ٹرانسمیشن کی زیادہ سے زیادہ خرابی (کنکشن ڈیٹا) | ≤ 0.1 % (Compared to the final value) |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| درجہ بندی کا سرٹیفکیٹ (کنکشن ڈیٹا) | DNV GL TAA00000AG |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (بجلی کی فراہمی) | 16 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (بجلی کی فراہمی) | 24 |
| برقی مقناطیسی مطابقت (کنکشن ڈیٹا) | Conformance with EMC directive |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (بجلی کی فراہمی) | 1.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (بجلی کی فراہمی) | 0.2 mm² |
| زیادہ سے زیادہ درجہ حرارت کا گتانک (کنکشن ڈیٹا) | 0.0075 %/K |
| ان پٹ ریزسٹنس کرنٹ ان پٹ (محیط حالات) | approx. 10 Ω (± 10 mA DC ... ± 100 mA DC) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (بجلی کی فراہمی) | 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (بجلی کی فراہمی) | 0.2 mm² |
| وولٹیج ان پٹ کی ان پٹ مزاحمت (محیط حالات) | approx. 1 MΩ (± 1 V DC ... ± 100 V DC) |
پروڈکٹ کی وضاحت
Separation amplifier with safe galvanic separation and wide power range (24 V ... 230 V AC/DC). Front DIP switch, over 1600 adjustable signal conversions. Standard configuration ( IN 0 ... 10 V / OUT
