ME 12,5 UT KMGY

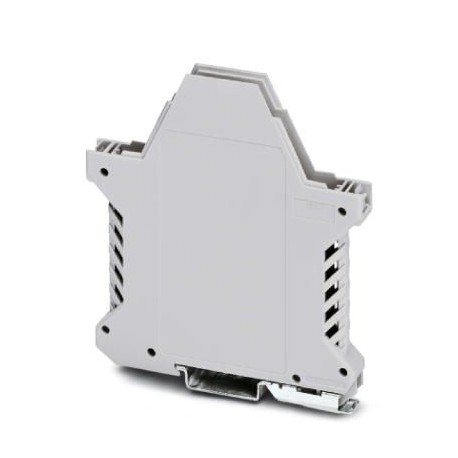

ME 12,5 UT KMGY 2869430 PHOENIX CONTACT Mounting base housing
$0.00امریکی ڈالر
3098 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4017918933357
آرڈرکی:2869430
پیکنگ یونٹ:10 pc
اصل ملک:DE (Germany)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4017918933357 |
| آرڈرکی | 2869430 |
| پیکنگ یونٹ | 10 pc |
| اصل ملک | DE (Germany) |
| حسب ضرورت ٹیرف نمبر | 85369010 |
| تفصیلات (جھٹکا) | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| کم از کم آرڈر کی مقدار | 10 pc |
| رنگ (RAL) (طول و عرض) | light gray (7035) |
| قسم (کلیدی تجارتی ڈیٹا) | Lower part |
| کمی کا عنصر (پی سی بی ڈیٹا) | 1 |
| (معیار اور ضوابط) | No hazardous substances above threshold values |
| بڑھتے ہوئے مقام (پی سی بی ڈیٹا) | vertical |
| بجلی کی کھپت (پی سی بی ڈیٹا) | 4.3 W |
| نبض کی شکل (وائبریشن ٹیسٹ) | Half-sine |
| ایکسلریشن (وائبریشن ٹیسٹ) | 15g |
| گہرائی [ ڈی ] (آئٹم کی خصوصیات) | 107.3 mm |
| ہاؤسنگ میٹریل (جہت) | Polyamide |
| چوڑائی [ w ] (آئٹم کی خصوصیات) | 12.6 mm |
| محیطی درجہ حرارت (پی سی بی ڈیٹا) | 20 °C |
| اونچائی [ h ] (آئٹم کی خصوصیات) | 99 mm |
| تفصیلات (وائبریشن ٹیسٹ) | IEC 60068-2-27:2008-02 |
| آرڈر نمبر (کلیدی کمرشل ڈیٹا) | 2869430 |
| جھٹکے کا دورانیہ (وائبریشن ٹیسٹ) | 11 ms |
| ٹیسٹ ڈائریکشنز (وائبریشن ٹیسٹ) | X-, Y- and Z-axis (pos. and neg.) |
| ہاؤسنگ کی قسم (اہم تجارتی ڈیٹا) | DIN rail housing |
| پی سی بی کی موٹائی (محیط حالات) | 1.4 mm ... 1.8 mm |
| بڑھتے ہوئے قسم (کلیدی تجارتی ڈیٹا) | DIN rail mounting |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 30.890 g |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| بڑھتے ہوئے مقام (محیط حالات) | Vertical (horizontal DIN rail) |
| پی سی بی ماؤنٹ کی قسم (محیط حالات) | Latching |
| پی سی بی ہولڈرز کی تعداد (محیط حالات) | 1 |
| زیادہ سے زیادہ حاصل کرنے کے لیے آئی پی کوڈ (کلیدی تجارتی ڈیٹا) | IP20 |
| نتیجہ، تحفظ کی ڈگری، آئی پی کوڈ (جھٹکا) | IP20 |
| محیطی درجہ حرارت (اسمبلی) (مادی کا ڈیٹا) | -5 °C ... 100 °C |
| محیطی درجہ حرارت (آپریشن) (مادی ڈیٹا) | -40 °C ... 105 °C (depending on power dissipation) |
| طول و عرض (مکینیکل طاقت / ٹمبلنگ بیرل) | 0.15 mm (10 - 58.1 Hz) |
| مختصر مضمون کی تفصیل (اہم تجارتی ڈیٹا) | Mounting base housing |
| فریکوئنسی (مکینیکل طاقت / ٹمبلنگ بیرل) | 10 - 150 - 10 Hz |
| فی سمت جھٹکوں کی تعداد (وائبریشن ٹیسٹ) | 3 |
| جھاڑو کی رفتار (مکینیکل طاقت / ٹمبلنگ بیرل) | 1 octave/min |
| ایکسلریشن (مکینیکل طاقت / ٹمبلنگ بیرل) | 2g (58.1 - 150 Hz) |
| وینٹیلیشن کے سوراخ موجود ہیں (اہم تجارتی ڈیٹا) | yes |
| UL 94 (طول و عرض) کے مطابق آتش گیر درجہ بندی | V0 |
| تفصیلات (مکینیکل طاقت / ٹمبلنگ بیرل) | IEC 60068-2-6:2007-12 |
| رشتہ دار نمی (اسٹوریج/ٹرانسپورٹ) (مواد کا ڈیٹا) | 80 % |
| ٹیسٹ کی سمتیں (مکینیکل طاقت / ٹمبلنگ بیرل) | X-, Y- and Z-axis |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (مواد کا ڈیٹا) | -40 °C ... 55 °C |
| DIN ریل کے اوپری کنارے سے گہرائی [ d ] (آئٹم کی خصوصیات) | 99.8 mm |
| تفصیلات (بجلی کی کھپت، 60 ڈگری سینٹی گریڈ پر سنگل ہاؤسنگ) | IEC 60998-1:2002-12 |
| زوال کی اونچائی (بجلی کی کھپت، 60 ° C پر واحد رہائش) | 50 cm |
| ٹیسٹ کا دورانیہ فی محور (مکینیکل طاقت/ٹمبلنگ بیرل) | 2.5 h |
| UL 94 (پیکیجنگ کی معلومات) کے مطابق آتش گیر درجہ بندی | V0 |
| کمی کا عنصر (بجلی کی کھپت، 20 ° C پر سنگل ہاؤسنگ) | 0.91 |
| کمی کا عنصر (بجلی کی کھپت، 30 ° C پر سنگل ہاؤسنگ) | 0.81 |
| کمی کا عنصر (بجلی کی کھپت، 40 ° C پر سنگل ہاؤسنگ) | 0.7 |
| کمی کا عنصر (بجلی کی کھپت، 50 ° C پر سنگل ہاؤسنگ) | 0.57 |
| بڑھتے ہوئے مقام (بجلی کی کھپت، 20 ° C پر سنگل ہاؤسنگ) | vertical |
| بڑھتے ہوئے مقام (بجلی کی کھپت، 30 ° C پر سنگل ہاؤسنگ) | vertical |
| بڑھتے ہوئے مقام (بجلی کی کھپت، 40 ° C پر سنگل ہاؤسنگ) | vertical |
| بڑھتے ہوئے مقام (بجلی کی کھپت، 50 ° C پر سنگل ہاؤسنگ) | vertical |
| بجلی کی کھپت (بجلی کی کھپت، 20 ° C پر سنگل ہاؤسنگ) | 3.9 W |
| بجلی کی کھپت (بجلی کی کھپت، 30 ° C پر سنگل ہاؤسنگ) | 3.5 W |
| بجلی کی کھپت (بجلی کی کھپت، 40 ° C پر سنگل ہاؤسنگ) | 3 W |
| بجلی کی کھپت (بجلی کی کھپت، 50 ° C پر سنگل ہاؤسنگ) | 2.45 W |
| محیطی درجہ حرارت (بجلی کی کھپت، 20 ° C پر سنگل ہاؤسنگ) | 30 °C |
| محیطی درجہ حرارت (بجلی کی کھپت، 30 ° C پر سنگل ہاؤسنگ) | 40 °C |
| محیطی درجہ حرارت (بجلی کی کھپت، 40 ° C پر سنگل ہاؤسنگ) | 50 °C |
| محیطی درجہ حرارت (بجلی کی کھپت، 50 ° C پر سنگل ہاؤسنگ) | 60 °C |
| ڈراپ سائیکلوں کی تعداد (بجلی کی کھپت، 60 ° C پر سنگل ہاؤسنگ) | 10 |
| پیکیجنگ کی قسم (ہاؤسنگ کے ذریعہ فراہم کردہ تحفظ کی ڈگری (IP کوڈ)) | packed in cardboard |
| فی پیکج کے ٹکڑے (رہائش کے ذریعہ فراہم کردہ تحفظ کی ڈگری (IP کوڈ)) | 10 |
| بیرونی پیکیجنگ کی قسم (ہاؤسنگ کے ذریعہ فراہم کردہ تحفظ کی ڈگری (IP کوڈ)) | Carton |
| ڈینومینیشن پیکنگ یونٹس (رہائشوں کے ذریعے فراہم کردہ تحفظ کی ڈگریاں (IP کوڈ)) | Pcs. |
پروڈکٹ کی وضاحت
Rail box, Lower part of the housing with metal pin, high design, with ventilation slits, width: 12.6 mm, height: 99 mm, depth: 107.3 mm, color: luminous gray (7035), cross bridge: without bus connecto
