ME MAX 17,5 2-2 BU

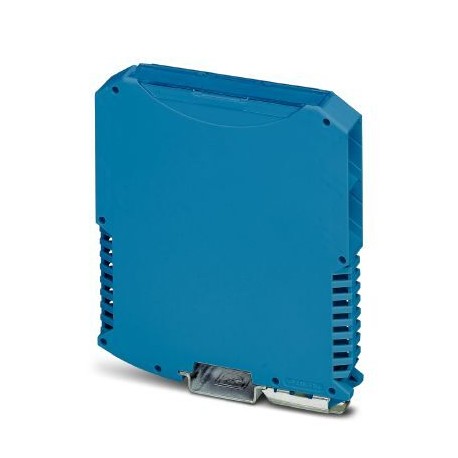

ME MAX 17,5 2-2 BU 1129107 PHOENIX CONTACT DIN rail housing, Complete housing with metal foot catch, tall de..
$0.00امریکی ڈالر
3229 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4063151056766
آرڈرکی:1129107
(ڈرائنگز):8 (pitch: 7.25 mm/7.5 mm)
پیکنگ یونٹ:1
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4063151056766 |
| آرڈرکی | 1129107 |
| (ڈرائنگز) | 8 (pitch: 7.25 mm/7.5 mm) |
| پیکنگ یونٹ | 1 |
| نوٹ (پی سی بی ڈیٹا) | Material of contact pads for bus connector, galvanic gold (hard gold) |
| قسم (ڈرائنگز) | Complete housing with metal foot catch, tall design |
| UNSPSC 11 (ETIM) | 31261501 |
| ETIM 2.0 (eCl@ss) | EC001031 |
| ETIM 3.0 (eCl@ss) | EC001031 |
| ETIM 4.0 (eCl@ss) | EC001031 |
| ETIM 5.0 (eCl@ss) | EC001031 |
| ETIM 6.0 (eCl@ss) | EC001031 |
| ETIM 7.0 (eCl@ss) | EC001031 |
| UNSPSC 13.2 (ETIM) | 31261501 |
| UNSPSC 18.0 (ETIM) | 31261501 |
| UNSPSC 19.0 (ETIM) | 31261501 |
| UNSPSC 20.0 (ETIM) | 31261501 |
| UNSPSC 21.0 (ETIM) | 31261501 |
| UNSPSC 6.01 (ETIM) | 31261501 |
| UNSPSC 12.01 (ETIM) | 31261501 |
| حسب ضرورت ٹیرف نمبر | 85389099 |
| آرڈر نمبر (ڈرائنگز) | 1129107 |
| UNSPSC 7.0901 (ETIM) | 31261501 |
| رہائش کی قسم (ڈرائنگز) | DIN rail housing |
| نوٹ کی قسم (پی سی بی ڈیٹا) | Recommendation |
| رنگ (RAL) (طول و عرض) | blue (5015) |
| چڑھنے کی قسم (ڈرائنگز) | DIN rail mounting |
| سطحوں کی تعداد (ڈرائنگز) | 2 |
| کنکشن کی سطح (ڈرائنگز) | 2 (Both sides) |
| eCl@ss 4.0 (درجہ بندی) | 27180401 |
| eCl@ss 4.1 (درجہ بندی) | 27180401 |
| eCl@ss 5.0 (درجہ بندی) | 27180506 |
| eCl@ss 5.1 (درجہ بندی) | 27180500 |
| eCl@ss 6.0 (درجہ بندی) | 27180800 |
| eCl@ss 7.0 (درجہ بندی) | 27182702 |
| eCl@ss 8.0 (درجہ بندی) | 27182702 |
| eCl@ss 9.0 (درجہ بندی) | 27182702 |
| گہرائی [ ڈی ] (آئٹم کی خصوصیات) | 114.5 mm |
| ہاؤسنگ میٹریل (جہت) | Polyamide |
| چوڑائی [ w ] (آئٹم کی خصوصیات) | 17.5 mm |
| اونچائی [ h ] (آئٹم کی خصوصیات) | 99 mm |
| زیادہ سے زیادہ حاصل کرنے کے لیے آئی پی کوڈ (ڈرائنگز) | IP20 |
| زیادہ سے زیادہ عہدوں کی تعداد (ڈرائنگز) | 16 (pitch: 3.5 mm) |
| مختصر مضمون کی تفصیل (ڈرائنگز) | Electronic housing |
| جہتی ڈرائنگ (آئٹم کی خصوصیات) | |
| بڑھتے ہوئے مقام (محیط حالات) | Vertical (horizontal DIN rail) |
| پی سی بی ماؤنٹ کی قسم (محیط حالات) | Latching |
| پیکیجنگ کی قسم (عام معلومات) | packed in cardboard |
| وینٹیلیشن کے سوراخ موجود ہیں (ڈرائنگز) | yes |
| ٹکڑے فی پیکج (عام معلومات) | 10 |
| پی سی بی ہولڈرز کی تعداد (محیط حالات) | 1 |
| بیرونی پیکیجنگ کی قسم (عام معلومات) | Carton |
| محیطی درجہ حرارت (اسمبلی) (مادی کا ڈیٹا) | -5 °C ... 100 °C |
| محیطی درجہ حرارت (آپریشن) (مادی ڈیٹا) | -40 °C ... 105 °C (depending on power dissipation) |
| مالیاتی پیکنگ یونٹس (عام معلومات) | Pcs. |
| UL 94 (طول و عرض) کے مطابق آتش گیر درجہ بندی | V0 |
| رشتہ دار نمی (اسٹوریج/ٹرانسپورٹ) (مواد کا ڈیٹا) | 80 % |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (مواد کا ڈیٹا) | -40 °C ... 55 °C |
| DIN ریل کے اوپری کنارے سے گہرائی [ d ] (آئٹم کی خصوصیات) | 107 mm |
| UL 94 (پیکیجنگ کی معلومات) کے مطابق آتش گیر درجہ بندی | V0 |
پروڈکٹ کی وضاحت
Rail box, Full housing with metal pin, tall design, with ventilation slits, width: 17.6 mm, height: 99 mm, depth: 113.65 mm, color: blue (5015), cross bridge: Rail bus connector (optional), number of
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Dimensional drawing
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
