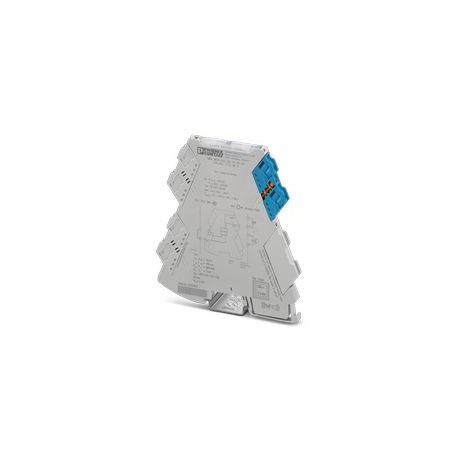

MINI MCR-EX-SD-16-50-LP
MINI MCR-EX-SD-16-50-LP 1157869 PHOENIX CONTACT Ex i-Valve control block to activate solenoid valves with in..
$327.22امریکی ڈالر
65 اسٹاک میں
اہم وضاحتیں
:0.14 mm² ... 2.5 mm² (without lug)
لنک:Screw connection
گہرائی:119.2 mm
ان پٹ:< 1.4 W
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 0.14 mm² ... 2.5 mm² (without lug) | |
| لنک | Screw connection |
| گہرائی | 119.2 mm |
| ان پٹ | < 1.4 W |
| چوڑائی | 6.2 mm |
| تھریڈ | M3 |
| اونچائی | 109.81 mm |
| نشان لگانا | II (1) G [Ex ia Ga] IIC |
| علیحدگی | Dual/reinforced insulation |
| سرٹیفکیٹ | CE Compliance |
| اونچائی کی حد | > 2000 m ... 3000 m |
| پروڈکٹ کی قسم | Valve control module |
| ٹیسٹ وولٹیج | 2.5 kV AC (50 Hz, 60 s) |
| جوابی وقت | < 50 ms |
| شور کا اخراج | IEC/EN 61000-6-4 |
| آؤٹ پٹ وولٹیج | ≥ 10.7 V DC (50 mA) |
| پروڈکٹ فیملی | MINI Analog Pro |
| بغیر لوڈ وولٹیج | > 16 V DC |
| آؤٹ پٹ ریزسٹر | ≥ 103 Ω (internal resistance Rthe) |
| موجودہ حد بندی | > 50 mA |
| ان پٹ کی تعداد | 1 |
| اتارنے کی لمبائی | 10 mm |
| آؤٹ پٹ کی تعداد | 1 |
| ٹارک کو سخت کرنا | 0.5 Nm ... 0.6 Nm |
| آلودگی کی ڈگری | 2 (≤ 5000 m) |
| ایکس آئی سرکٹس (ای پی ایل) | Ga |
| تحفظ کی ڈگری | Ip20 |
| اوور وولٹیج کیٹیگری | II (≤ 5000 m) |
| معیارات/ دفعات | IEC/EN 61010-1 |
| سپلائی وولٹیج کی حد | Self-powered in a loop, no external power supply required |
| سابق انسٹالیشن (ای پی ایل) | Gc |
| ان پٹ سگنل، وولٹیج | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| زیادہ سے زیادہ آؤٹ پٹ پاور پور | 888 mW |
| زیادہ سے زیادہ آؤٹ پٹ موجودہ Ior | 185 mA |
| زیادہ سے زیادہ آؤٹ پٹ وولٹیج Uor | 19.2 V |
| خلل کے لیے استثنیٰ | IEC/EN 61000-6-2 |
| زیادہ سے زیادہ اندرونی چوک Lthe | negligible |
| شرح شدہ موصلیت وولٹیج | 300 VEff |
| زیادہ سے زیادہ حفاظتی وولٹیج ام | 253 V AC |
| کنڈکٹر کراس سیکشن AWG | (converted according to IEC) |
| زیادہ سے زیادہ C اندرونی صلاحیت | 11 nF |
| شارٹ سرکٹس کے خلاف مزاحم | Yes |
| برقی مقناطیسی مطابقت | Tested according to the following standards and requirements: EN 61326-1 Use in an industrial environment, NAMUR NE 21 |
| سخت کنڈکٹر کراس سیکشن | 0.2 mm² ... 1.5 mm² (with lug) |
| محیطی درجہ حرارت (آپریٹنگ) | -40 °C ... 70 °C |
| لچکدار موصل کراس سیکشن | 0.14 mm² ... 2.5 mm² |
| قابل اجازت نمی (آپریشن) | 5 % ... 95 % (non-condensing) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 85 °C |
| I (سادہ موجودہ سرکٹ): زیادہ سے زیادہ بیرونی انڈکٹیویٹی Lor/Max. بیرونی صلاحیت Cor | 10 mH / 8.7 μF |
| IIA (سادہ موجودہ سرکٹ): زیادہ سے زیادہ بیرونی انڈکٹیویٹی Lor/زیادہ سے زیادہ بیرونی صلاحیت Cor | 7 mH / 6.1 μF |
| IIC (سادہ موجودہ سرکٹ): زیادہ سے زیادہ بیرونی انڈکٹیویٹی Lor/زیادہ سے زیادہ بیرونی صلاحیت Cor | 0.8 mH / 240 nF |
| IIB/IIIC (سادہ موجودہ سرکٹ): زیادہ سے زیادہ بیرونی انڈکٹیویٹی Lor/Max. بیرونی صلاحیت Cor | 4 mH / 1.53 μF |
پروڈکٹ کی وضاحت
Ex i, Valve control block for operating intrinsically safe solenoid valves in the Ex. zone No-load voltage: 16 V, current limiting: 50 mA, Loop-powered, Safety Integrity Level (SIL, IEC61508): 3, Scre
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
