MSDB 2,5-FE-F

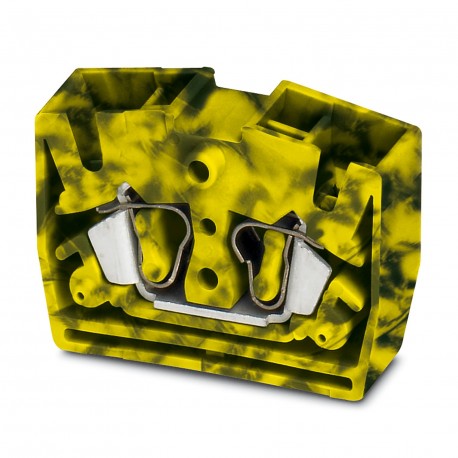

MSDB 2,5-FE-F 3244263 PHOENIX CONTACT Mini feed-through terminal block
$0.00امریکی ڈالر
3029 اسٹاک میں
اہم وضاحتیں
:1204517 SZF 1-0,6X3,5
رنگ:multicolored
گہرائی:22 mm
چوڑائی:10.4 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 1204517 SZF 1-0,6X3,5 | |
| رنگ | multicolored |
| گہرائی | 22 mm |
| چوڑائی | 10.4 mm |
| اونچائی | 32 mm |
| آؤٹ پٹ | (Permanent) |
| پل کا ڈیٹا | 21 A / 2.5 mm² |
| مصنوعات کی قسم | Miniature terminal block |
| سوراخ کا قطر | 3.2 mm |
| چڑھنے کی قسم | Direct mounting with flange |
| شرح شدہ کرنٹ | 21 A |
| شرح شدہ وولٹیج | 550 V |
| شناخت | II 2 G Ex eb IIC Gb |
| قطاروں کی تعداد | 1 |
| آخر کور کی چوڑائی | 4 mm |
| پلوں کی فہرست | Insertion bridge / ESB 2-MZDB / 3029703 |
| برائے نام کرنٹ | 24 A |
| برائے نام وولٹیج | 800 V |
| سائیڈ پینل کھولیں۔ | Yes |
| آرٹیکل پر نظر ثانی | 03 |
| اتارنے کی لمبائی | 8 mm |
| کراس سیکشن AWG | 28 ... 12 (converted acc. to IEC) |
| مزاحمت سے رابطہ کریں۔ | 0.87 mΩ |
| آلودگی کی ڈگری | 3 |
| موصلیت کا مواد | PA |
| شرح شدہ سرج وولٹیج | 8 kV |
| زیادہ سے زیادہ لوڈ کرنٹ | 30 A (with 4 mm² conductor cross section) |
| اوور وولٹیج کیٹیگری | III |
| برائے نام کراس سیکشن | 2.5 mm² |
| رابطوں کی تعداد | 4 |
| کنکشن کی گنجائش AWG | 28 ... 12 |
| سابق درجہ حرارت میں اضافہ | 40 K (21.3 A / 2.5 mm²) |
| ریٹیڈ کراس سیکشن AWG | 14 |
| سابق مصدقہ لوازمات | 3024180 D-MSB 1,5-F |
| شرح شدہ موصلیت وولٹیج | 500 V |
| کنکشن کی صلاحیت سخت ہے | 0.08 mm² ... 4 mm² |
| موصل مواد گروپ | I |
| اندرونی بیلناکار گیج | A3 |
| آپریٹنگ درجہ حرارت کی حد | -60 °C ... 110 °C |
| کنکشن کی صلاحیت لچکدار | 0.08 mm² ... 2.5 mm² |
| کنڈکٹر کراس سیکشن سخت | 0.08 mm² ... 4 mm² |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 70 °C |
| محیطی درجہ حرارت (فعالیت) | -5 °C ... 70 °C |
| محیطی درجہ حرارت (آپریشن) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| فی لیول کنکشنز کی تعداد | 2 |
| کنڈکٹر کراس سیکشن لچکدار | 0.08 mm² ... 2.5 mm² |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC 60947-7-1 |
| قابل اجازت نمی (آپریشن) | 20 % ... 90 % |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| دھواں گیس زہریلا NFPA 130 (SMP 800C) | passed |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| کنڈکٹر کراس سیکشن، لچکدار [AWG] | 28 ... 14 (converted acc. to IEC) |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| سطح کی آتش گیریت NFPA 130 (ASTM E 162) | passed |
| ٹھنڈ میں جامد موصل مواد کی درخواست | -60 °C |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 0.77 W |
| کیلوری میٹرک ہیٹ ریلیز NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| دھوئیں کی مخصوص نظری کثافت NFPA 130 (ASTM E 662) | passed |
| لچکدار کنڈکٹر کراس سیکشن (پلاسٹک کی آستین کے ساتھ فیرول) | 0.14 mm² ... 2.5 mm² |
| متعلقہ موصلیت کے مواد کا درجہ حرارت انڈیکس (Elect., UL 746 B) | 130 °C |
| کنڈکٹر کراس سیکشن لچکدار (پلاسٹک کی آستین کے بغیر فیرول) | 0.14 mm² ... 2.5 mm² |
| موصلیت کے مواد کا درجہ حرارت انڈیکس (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، پلاسٹک آستین کے ساتھ TWIN فیرول کے ساتھ | 0.5 mm² |
پروڈکٹ کی وضاحت
Mini feed-through, nominal voltage: 800 V, nominal current: 24 A, number of connections: 4, connection type: Spring connection, 1st floor, Dimensioning cross-section: 2.5 mm², cross-section: 0.08 mm²
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
