NBC-M8MSD/ 2,0-93C

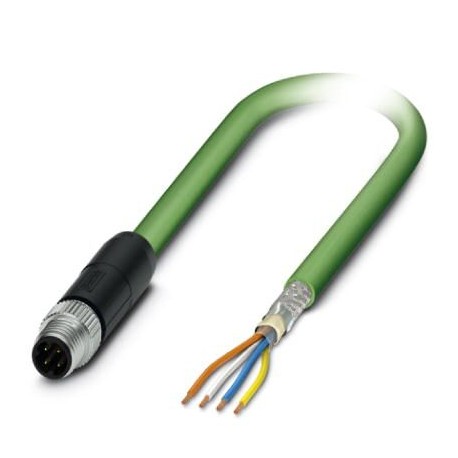

NBC-M8MSD/ 2,0-93C 1423704 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 Mbps), EtherCAT
$0.00امریکی ڈالر
4300 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626560472
(کیبل):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
آرڈرکی:1423704
(ڈرائنگز):
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626560472 |
| (کیبل) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| آرڈرکی | 1423704 |
| (ڈرائنگز) | |
| کیٹلاگ صفحہ | Page 395 (C-2-2019) |
| پیکنگ یونٹ | 1 pc |
| (جہت) | IP67 |
| (عام ڈیٹا) | Brass, nickel-plated (Screw connection) |
| اصل ملک | PL (Poland) |
| ETIM 5.0 (eCl@ss) | EC002599 |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| چین RoHS (کیبل) | Environmentally Friendly Use Period = 50 |
| SVHC تک پہنچیں (کیبل) | Lead 7439-92-1 |
| رنگ (عام ڈیٹا) | black |
| حسب ضرورت ٹیرف نمبر | 85444290 |
| (محیط حالات) | EtherCAT®CAT5 (IEC 11801), 100 Mbps |
| کوڈنگ (عام ڈیٹا) | D (Data) |
| ٹارک (عام ڈیٹا) | 0.2 Nm |
| شیلڈڈ (عام ڈیٹا) | yes |
| سر کی قسم (عام ڈیٹا) | Plug straight M8 / IP67 |
| نوٹ (محیط حالات) | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| کیبل کی لمبائی (ڈرائنگز) | 2 m |
| (معیارات اور ضوابط) | -40 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 7.0 (درجہ بندی) | 27060308 |
| eCl@ss 8.0 (درجہ بندی) | 27060308 |
| eCl@ss 9.0 (درجہ بندی) | 27060308 |
| تحفظ کی ڈگری (جہت) | IP65 |
| سر کی قسم (خصوصیات سر 1) | free cable end |
| شرح شدہ وولٹیج (محیط حالات) | 48 V AC |
| مواد (اجزاء) (عام ڈیٹا) | CuSn (Contact) |
| موصلیت مزاحمت (عام ڈیٹا) | ≥ 100 MΩ |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 0.000 g |
| شیلڈنگ (معیارات اور ضوابط) | Aluminum-coated foil, tinned copper braided shield |
| کیبل کی قسم (معیارات اور ضوابط) | PROFINET drag chain CAT5 |
| توجہ (معیار اور ضوابط) | 2.1 dB (with 1 MHz) |
| تار کے رنگ (معیار اور ضابطے) | White, yellow, blue, orange |
| ایکسلریشن (معیارات اور ضوابط) | 4 m/s² |
| کیبل کا وزن (معیار اور ضوابط) | 61 kg/km |
| ہالوجن سے پاک (معیارات اور ضوابط) | yes |
| عہدوں کی تعداد (محیط حالات) | 4 |
| سگنل کی رفتار (معیار اور ضوابط) | 0.66 c |
| مجموعی طور پر موڑ (معیارات اور ضوابط) | Star quad |
| سگنل کی قسم/زمرہ (محیط حالات) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| ٹارشن فورس (معیارات اور ضوابط) | ± 30 °/m |
| موڑنے کا رداس (معیار اور ضوابط) | 100 mm |
| اندراج/نکالنے کے چکر (عام ڈیٹا) | ≥ 100 |
| سگنل رن ٹائم (معیار اور ضوابط) | 5.3 ns/m |
| معیارات/ضابطے (محیط حالات) | M8 connector IEC 61076-2-114 |
| لہر کی رکاوٹ (معیار اور ضوابط) | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| AWG سگنل لائن (معیار اور ضابطے) | 22 |
| کیبل کا ڈھانچہ (معیار اور ضوابط) | 1x4xAWG22/7; SF/TQ |
| لوپ مزاحمت (معیار اور ضوابط) | ≤ 120.00 Ω/km |
| 40 ° C پر موجودہ درجہ بندی (محیط حالات) | 4 A |
| گزرنے کا راستہ (معیار اور ضابطے) | 10 m |
| گزرنے کی شرح (معیار اور ضوابط) | 4 m/s |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 90 °C (M12 connector) |
| شعلہ مزاحمت (معیار اور ضوابط) | according to IEC 60332-1-2 |
| دیگر مزاحمت (معیارات اور ضوابط) | UV resistant |
| مصنوعات کی لیبلنگ (معیارات اور ضوابط) | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Cable printing cable supplier) |
| تیل کے خلاف مزاحمت (معیارات اور ضوابط) | in accordance with DIN EN 60811-2-1 |
| محیطی درجہ حرارت (آپریشن) (عام ڈیٹا) | -25 °C ... 90 °C |
| موصل مواد (معیارات اور ضوابط) | Tin-plated Cu litz wires |
| خصوصی خصوصیات (معیارات اور ضوابط) | Electrical properties according to EN 50288-2-2 |
| جوڑے کی مزاحمت (معیار اور ضوابط) | ≤ 20.00 mΩ/m (at 10 MHz) |
| سگنل کی قسم/زمرہ (معیار اور ضوابط) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| تناؤ کی طاقت GRP (معیار اور ضوابط) | ≤ 150 N |
| موصلیت مزاحمت (معیار اور ضوابط) | ≥ 500 MΩ*km |
| معیارات/خصوصیات (خصوصیات سر 2) | M8 connector IEC 61076-2-114 |
| بیرونی میان، رنگ (معیار اور ضوابط) | green RAL 6018 |
| مواد، اندرونی میان (معیار اور ضوابط) | FRNC |
| برائے نام وولٹیج، کیبل (معیار اور ضوابط) | 600 V (UL rating) |
| بیرونی میان کی موٹائی (معیار اور ضوابط) | approx. 0.9 mm |
| بیرونی میان، مواد (معیارات اور ضوابط) | PUR |
| ٹیسٹ وولٹیج کور/کور (معیار اور ضوابط) | 2000 V (50 Hz, 1 min.) |
| کنڈکٹر کراس سیکشن (معیار اور ضابطے) | 4x 0.34 mm² |
| آپٹیکل شیلڈ کورنگ (معیارات اور ضوابط) | 85 % |
| موڑنے والے چکروں کی تعداد (معیارات اور ضوابط) | 3000000 |
| ٹیسٹ وولٹیج کور/شیلڈ (معیار اور ضابطے) | 2000 V (50 Hz, 1 min.) |
| کیبل کی قسم (مخفف) (معیارات اور ضوابط) | 93C |
| بیرونی کیبل قطر D (معیار اور ضوابط) | 6.5 mm ±0.2 mm |
| عہدوں کی تعداد (پن کنیکٹر پیٹرن) (عام ڈیٹا) | 4 |
| میٹریل کنڈکٹر موصلیت (معیار اور ضوابط) | PE |
| محیطی درجہ حرارت (آپریشن) (معیارات اور ضوابط) | -40 °C ... 70 °C (cable, fixed installation) |
| کنڈکٹر ڈھانچہ سگنل لائن (معیار اور ضابطے) | 7x 0.25 mm |
| جہتی ڈرائنگ پلگ M8 x 1، سیدھا، شیلڈ (ڈرائنگز) | |
| محیطی درجہ حرارت (تنصیب) (معیار اور ضوابط) | -20 °C ... 60 °C |
| بنیادی قطر بشمول موصلیت (معیارات اور ضوابط) | 1.5 mm |
| قریب کے آخر میں کراس اسٹالک کشیدگی (اگلا) (معیارات اور ضوابط) | 80 dB (with 1 MHz) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (معیارات اور ضوابط) | -50 °C ... 70 °C |
| کم از کم موڑنے کا رداس، مقررہ تنصیب (معیارات اور ضوابط) | 5 x D |
| کم از کم موڑنے کا رداس، لچکدار تنصیب (معیار اور ضوابط) | 7.5 x D |
| میان کی سٹرپنگ لمبائی (آزاد کنڈکٹر اینڈ) (خصوصیات ہیڈ 1) | 45 mm ±10 mm |
| اسکیمیٹک ڈایاگرام پن اسائنمنٹ M8 مرد کنیکٹر، 4-پوز، ڈی کوڈڈ، پن سائیڈ کا منظر (ڈرائنگز) |
پروڈکٹ کی وضاحت
Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole halogen-free, shielded (Advanced Shielding Technology), Straight M8 connector, coding: D / IP67, free cable end, cable le
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Dimensional drawingPlug M8 x 1, straight, shielded
