PACT RCP-D95

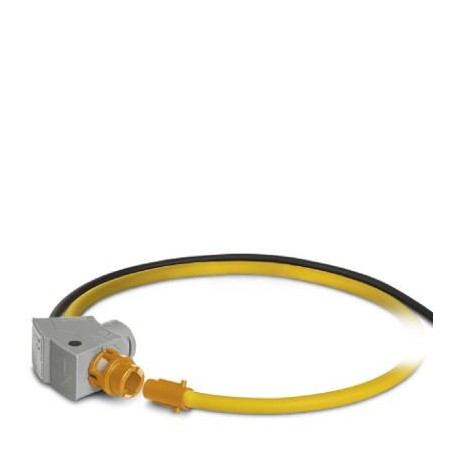

PACT RCP-D95 2904890 PHOENIX CONTACT Coil
$0.00امریکی ڈالر
3923 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356898171
نوٹ:Made to Order (non-returnable)
آرڈرکی:2904890
پیکنگ یونٹ:1 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356898171 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 2904890 |
| پیکنگ یونٹ | 1 pc |
| اصل ملک | IT (Italy) |
| حسب ضرورت ٹیرف نمبر | 90309000 |
| (محیط حالات) | IEC 61010-2-032 |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| (عام ڈیٹا، پیمائش کنڈلی) | IEC 61010-2-032 |
| (کوائل سگنل آؤٹ پٹ کی پیمائش) | 600 V AC (rms CAT IV) |
| زیادہ سے زیادہ اونچائی (عام ڈیٹا) | < 2000 m |
| UL، USA/کینیڈا (محیط حالات) | UL 61010 Recognized |
| پوزیشن کی خرابی (کلیدی تجارتی ڈیٹا) | < 1 % |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 152.800 g |
| لکیری غلطی (کلیدی تجارتی ڈیٹا) | 0.1 % |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| موصلیت (کوائل سگنل آؤٹ پٹ کی پیمائش) | double insulation |
| معیارات/ضابطے (محیط حالات) | IEC 61010-1 |
| ٹیسٹ وولٹیج (کوائل سگنل آؤٹ پٹ کی پیمائش) | 10.45 kV (DC / 1 min.) |
| کنڈلی مواد (کوائل سگنل آؤٹ پٹ کی پیمائش) | Elastollan |
| بنیادی درستگی (کوائل سگنل آؤٹ پٹ کی پیمائش) | |
| UL، USA/کینیڈا (کوائل سگنل آؤٹ پٹ کی پیمائش) | UL 61010 Recognized |
| محیطی درجہ حرارت (آپریشن) (عام ڈیٹا) | -30 °C ... 80 °C (Measuring coil) |
| تعدد کی پیمائش کی حد (کلیدی تجارتی ڈیٹا) | 40 Hz ... 20000 Hz |
| ہاؤسنگ میٹریل (کوائل سگنل آؤٹ پٹ کی پیمائش) | PC |
| تحفظ کی کنڈلی کی ڈگری کی پیمائش (عام ڈیٹا) | IP67 (not assessed by UL) |
| آؤٹ پٹ سگنل (50 ہرٹج پر) (کوائل ان پٹ ڈیٹا کی پیمائش) | 100 mV (no load, at 1,000 A) |
| معیارات/ضابطے (عام ڈیٹا، پیمائش کنڈلی) | IEC 61010-1 |
| سگنل کیبل کی لمبائی (کوائل سگنل آؤٹ پٹ کی پیمائش) | 3000 mm |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (جنرل ڈیٹا) | -40 °C ... 80 °C (Measuring coil) |
| ماپنے والی کنڈلی کی لمبائی (کوائل سگنل آؤٹ پٹ کی پیمائش) | 300 mm |
| شرح شدہ موصلیت وولٹیج (کوائل سگنل آؤٹ پٹ کی پیمائش) | 1000 V AC (rms CAT III) |
| ماپنے والی کنڈلی کا قطر (کوائل سگنل آؤٹ پٹ کی پیمائش) | 8.3 mm ±0.2 mm |
| کنڈکٹر ڈھانچہ سگنل لائن (کوائل سگنل آؤٹ پٹ کی پیمائش) | 2x 0.22 mm (Signal (tinned)) |
| آؤٹ پٹ وولٹیج (نان لوڈ آپریشن میں) (کوائل ان پٹ ڈیٹا کی پیمائش) | VOUT= M * dI/dt |
| آؤٹ پٹ وولٹیج (سائنوسائیڈل، بغیر لوڈ آپریشن میں) (کوائل ان پٹ ڈیٹا کی پیمائش) | 100 mV (VOUT= 2 * π * M * f * I (M = 0.318 μH; example: At 50 Hz; I = 1,000 A)) |
پروڈکٹ کی وضاحت
Rogowski coil with a length of 300 mm. The diameter of the measuring coil in installed state is 95 mm. The Rogowski coil is used for the measurement of AC current from busbars and high-voltage lines.
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
