اسٹاک میں ہاٹ پروڈکٹ
PC-0124-100-0

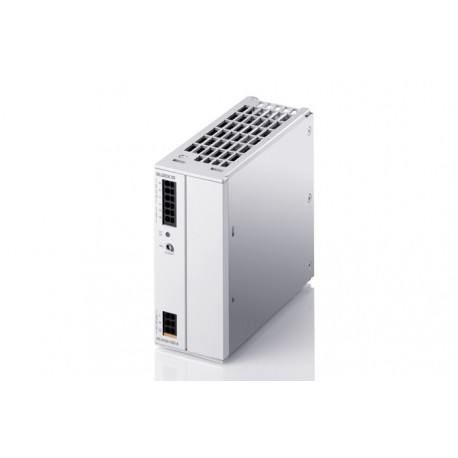

PC-0124-100-0 PC01241000 BLOCK Primary switched mode power supply, PC 1AC
$0.00امریکی ڈالر
3393 اسٹاک میں
اہم وضاحتیں
وزن:0.93 kg
ڈیریٹنگ:-5 %/K > +60 °C @ 196 - 264 Vac-2.5 %/K > +50° C @ 85 - 195 Vac
منظوری:cURus, cULus, GL
کارکردگی:typ. 90 %
سپلائر کی معلومات
BLOCK
پروڈکٹس: 2649
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| وزن | 0.93 kg |
| ڈیریٹنگ | -5 %/K > +60 °C @ 196 - 264 Vac-2.5 %/K > +50° C @ 85 - 195 Vac |
| منظوری | cURus, cULus, GL |
| کارکردگی | typ. 90 % |
| پاور فیکٹر | 0.91 (active PFC) |
| سیفٹی کلاس | I, with PE connection |
| سگنل آؤٹ پٹ | Relay contact |
| لہر کا عنصر | typ. 35 mVss |
| ٹھنڈک کی قسم | natural convection |
| تحفظ انڈیکس | IP 20 |
| سیریل آپریشن | Yes |
| حیثیت کا اشارہ | LED green |
| وقت پر سوئچ کریں۔ | 0.71 s (100 Vac) / 0.43 s (230 Vac) |
| زیادہ سے زیادہ بجلی کے نقصانات | 24.7 W (100 Vac / 12 V / 15 A) |
| بڑھتے ہوئے پوزیشن | horizontal for standard rail DIN TS35 |
| محیطی درجہ حرارت | -25 °C to +70 °C |
| ان پٹ وولٹیج کی حد | 85 - 264 Vac(120 - 372 Vdc) |
| ان پٹ فیوز اندرونی | 6.3 A |
| ان پٹ ریٹیڈ وولٹیج | 100 - 240 Vac |
| متوازی کنکشن | Yes |
| ذخیرہ کرنے کا درجہ حرارت | -25 °C to +85 °C |
| آؤٹ پٹ ریٹیڈ کرنٹ | 15 A |
| آؤٹ پٹ ریٹیڈ وولٹیج | 12 Vdc |
| طول و عرض (W x H x D) | 55 x 127 x 161 mm |
| آؤٹ پٹ وولٹیج کی حد | 11.5 – 15 Vdc |
| شرح شدہ تعدد کی حد | 44 Hz - 66 Hz / 0 Hz |
| ان پٹ وولٹیج ڈیریٹنگ | ‑2.5 %/Vac < 100 Vac |
| آؤٹ پٹ محدود کرنٹ | typ. 16.5 A (constant current) |
| موجودہ محدود کرنے والا شروع کر رہا ہے۔ | < 30 A, NTC (active) |
| اوور وولٹیج سے تحفظ | max. 20 Vdc |
| مینز بفرنگ (ریٹیڈ لوڈ) | 28 ms (100 Vac) / 28 ms (230 Vac) |
| ریورس فیڈ زیادہ سے زیادہ کے خلاف مزاحمت | 35 Vdc |
| ایل ایس سرکٹ بریکرز کا ٹرپنگ | max. B4 |
| ان پٹ ریٹیڈ کرنٹ (ریٹیڈ لوڈ) | 2.07 A (100 Vac) / 0,95 A (230 Vac) |
| اے سی سی میں MTBF IEC 61709 (SN 29500) | > 500 000 h |
| عارضی اضافے وولٹیج تحفظ | Varistor |
| بجلی کی کھپت، کوئی بوجھ/درجہ بندی کا بوجھ نہیں۔ | 4.4 W / 21.8 W (230 Vac) |
| مطلوبہ کم از کم وقفہ (بائیں/دائیں) | 0 mm |
| مطلوبہ کم از کم وقفہ (زیادہ/کم) | 50 mm |
| تجویز کردہ بیک اپ فیوز (سرکٹ بریکر) | 10 A, 16 A,characteristic B, C |
| ٹرمینلز ان پٹ (براہ راست پلگ ان ٹیکنالوجی پش ان) | max 2,5 mm² |
| ٹرمینلز آؤٹ پٹ (براہ راست پلگ ان ٹیکنالوجی پش ان) | max 2,5 mm² |
| ٹائپ کریں۔ ایل ای ڈی اور سگنل آؤٹ پٹ کے لیے سوئچنگ تھریشولڈ (DC OK) | ‑ |
| ٹرمینلز سگنلنگ (براہ راست پلگ ان ٹیکنالوجی پش ان) | max 2,5 mm² |
پروڈکٹ کی وضاحت
Switch Mode Power Supplies PC-0124-100-0
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Input rated voltage
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
