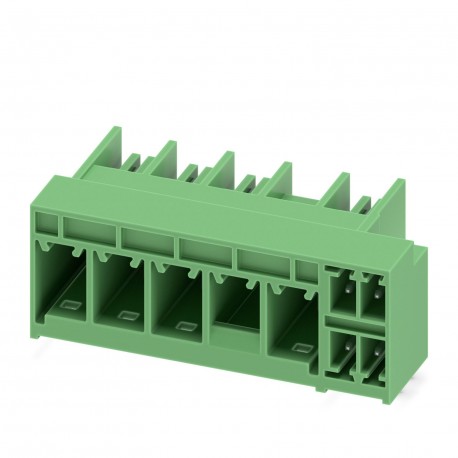

PCH 6/ 4+4-GL4-7,62
PCH 6/ 4+4-GL4-7,62 1054545 PHOENIX CONTACT Interline interval-based hybrid plate circ. printed, nominal cur..
$0.00امریکی ڈالر
3650 اسٹاک میں
اہم وضاحتیں
:2
نوٹ:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
پچ:7.62 mm
نتیجہ:Test passed
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 2 | |
| نوٹ | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| پچ | 7.62 mm |
| نتیجہ | Test passed |
| طول و عرض | 0.35 mm (10 Hz ... 60.1 Hz) |
| تعدد | 10 - 150 - 10 Hz |
| چوڑائی [w] | 47.25 mm |
| اونچائی [h] | 19.5 mm |
| لمبائی [l] | 28.2 mm |
| پن لے آؤٹ | Linear pinning |
| نبض کی شکل | Semi-sinusoidal |
| جھاڑو کی رفتار | 1 octave/min |
| سرعت | 5g (60.1 Hz ... 150 Hz) |
| پروڈکٹ لائن | COMBICON Connectors L |
| مصنوعات کی قسم | PCB hybrid header |
| سوراخ کا قطر | 1.7 mm |
| چڑھنے کی قسم | Wave soldering |
| سائیکلوں کی تعداد | 25 |
| تفصیلات | IEC 60999-1:1999-11 |
| قطاروں کی تعداد | 1 |
| پن کے طول و عرض | 1 x 1.2 mm |
| پروڈکٹ فیملی | PCH 6/..+4-GL |
| صدمے کا دورانیہ | 18 ms |
| تھرمل تناؤ | 100 °C/168 h |
| رنگ (رہائش) | green (6021) |
| بڑھتے ہوئے فلانج | Latch mechanism/latching at position 4 |
| ٹیسٹ کی ہدایات | X-, Y- and Z-axis |
| آرٹیکل پر نظر ثانی | 01 |
| رابطہ مواد | Cu alloy |
| corrosive کشیدگی | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| نصب اونچائی | 16.4 mm |
| پیکیجنگ کی قسم | packed in cardboard |
| مزاحمت سے رابطہ کریں۔ | 0.42 mΩ |
| برائے نام موجودہ IN | 41 A |
| برائے نام وولٹیج اقوام متحدہ | 630 V |
| آپریشن پر نوٹس | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| جہتی ڈرائنگ | |
| موصلیت کا مواد | PA GF |
| عہدوں کی تعداد | 8 |
| امکانات کی تعداد | 8 |
| شرح شدہ وولٹیج (II/2) | 1000 V |
| رابطہ مزاحمت R1 | 0.42 mΩ |
| رابطہ مزاحمت R2 | 0.46 mΩ |
| رابطوں کی تعداد | 8 |
| شرح شدہ وولٹیج (III/2) | 630 V |
| شرح شدہ وولٹیج (III/3) | 630 V |
| سولڈر پن کی لمبائی [P] | 3.1 mm |
| ٹیسٹ کا دورانیہ فی محور | 2.5 h |
| سطح کی خصوصیات | Tin-plated |
| موصل مواد گروپ | I |
| IEC 60112 کے مطابق CTI | 600 |
| شرح شدہ سرج وولٹیج (II/2) | 6 kV |
| عہدوں کی جانچ کی گئی تعداد | 4 |
| اندراج/نکالنے کے چکر | 25 |
| شرح شدہ سرج وولٹیج (III/2) | 6 kV |
| شرح شدہ سرج وولٹیج (III/3) | 6 kV |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 100 °C |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 100 °C (dependent on the derating curve) |
| شرح شدہ موصلیت وولٹیج (II/2) | 1000 V |
| شرح شدہ موصلیت وولٹیج (III/2) | 630 V |
| شرح شدہ موصلیت وولٹیج (III/3) | 630 V |
| کم از کم کری پیج فاصلہ (II/2) | 5.5 mm |
| پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | 3.31 kV |
| کم از کم کریپج فاصلہ (III/2) | 5.5 mm |
| کم از کم کریپج فاصلہ (III/3) | 8 mm |
| فی پوز طاقت واپس لیں۔ تقریبا | 4 N |
| داخل کرنے کی طاقت فی پوزیشن۔ تقریبا | 7 N |
| رشتہ دار نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| تسلسل سمندر کی سطح پر وولٹیج کا مقابلہ کرتا ہے۔ | 7.3 kV |
| دھاتی سطح کے رابطے کا علاقہ (اوپر کی پرت) | Tin (2 - 4 µm Sn) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 70 °C |
| تقابلی ٹریکنگ انڈیکس (IEC 60112) | CTI 600 |
| دھاتی سطح سولڈرنگ ایریا (اوپر کی پرت) | Tin (2 - 4 µm Sn) |
| دھاتی سطح کے رابطے کا علاقہ (درمیانی پرت) | Nickel (1.3 - 3 µm Ni) |
| Insert Requirements>20 N میں ہولڈر سے رابطہ کریں۔ | Test passed |
| دھات کی سطح سولڈرنگ ایریا (درمیانی پرت) | Nickel (1.3 - 3 µm Ni) |
| موصلیت مزاحمت، پڑوسی پوزیشن | > 5 MΩ |
| کلیئرنس کی کم از کم قیمت - غیر یکساں فیلڈ (II/2) | 5.5 mm |
| کلیئرنس کی کم از کم قیمت - غیر یکساں فیلڈ (III/2) | 5.5 mm |
| کلیئرنس کی کم از کم قیمت - غیر یکساں فیلڈ (III/3) | 5.5 mm |
| کنڈکٹر کراس سیکشن/کنڈکٹر کی قسم/ٹریکٹیو فورس سیٹ پوائنٹ/اصل قدر | 0.75 mm² / solid / > 30 N |
پروڈکٹ کی وضاحت
Hybrid base strip for circ plate. printed, nominal section: 6 mm², color: green, nominal current: 41 A, 8 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Male, number of potenti
