PLC-RPT-230UC/21HC/MS

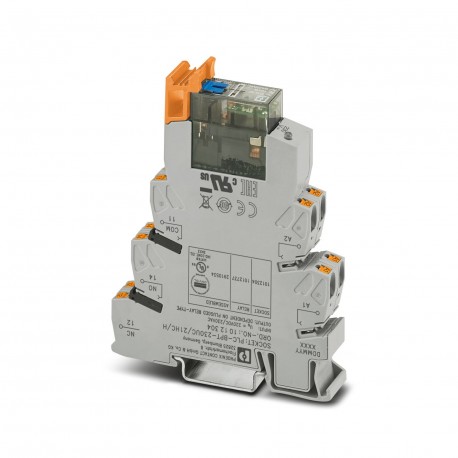

PLC-RPT-230UC/21HC/MS 2910534 PHOENIX CONTACT Relay Module
$0.00امریکی ڈالر
4664 اسٹاک میں
اہم وضاحتیں
:High continuous currents
EMC:B
رنگ:gray (RAL 7042)
گہرائی:104 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| High continuous currents | |
| EMC | B |
| رنگ | gray (RAL 7042) |
| گہرائی | 104 mm |
| چوڑائی | 14 mm |
| اونچائی | ≤ 2000 m |
| نمی | A |
| انکلوژر | Required protection according to the Rules shall be provided upon installation on board |
| کمپن | B/C |
| موصلیت | Safe isolation, reinforced insulation |
| درخواست | Palm switch |
| سرٹیفکیٹ | CE-compliant |
| درجہ حرارت | D |
| مصنوعات کی قسم | Relay Module |
| اسمبلی نوٹ | in rows with zero spacing |
| چڑھنے کی قسم | DIN rail mounting |
| شناخت | UL 508 |
| آپریٹنگ موڈ | 100% operating factor |
| پروڈکٹ فیملی | PLC-INTERFACE |
| آرٹیکل پر نظر ثانی | 03 |
| رابطہ مواد | AgNi |
| ڈرائیو (پولرٹی) | polarized |
| آلودگی کی ڈگری | 2 |
| اتارنے کی لمبائی | 10 mm |
| کنکشن کا طریقہ | Push-in connection |
| بڑھتے ہوئے پوزیشن | any |
| ڈرائیو اور فنکشن | monostable |
| حفاظتی سرکٹ | Bridge rectifier; Bridge rectifier |
| سوئچنگ کی صلاحیت | 2 A (24 V, DC13) |
| ان پٹ وولٹیج کی حد | 207 V AC ... 264.5 V AC (20 °C) |
| شرح شدہ سرج وولٹیج | 6 kV |
| اوور وولٹیج کیٹیگری | III |
| عام رہائی کا وقت | 8 ms (220 V DC) |
| کم وولٹیج کی ہدایت | Conformance with Low Voltage Directive |
| معیارات/ضوابط | IEC 60947-5-1 |
| عام ردعمل کا وقت | 6 ms (220 V DC) |
| رابطہ سوئچنگ کی قسم | 1 changeover contact |
| زیادہ سے زیادہ انرش کرنٹ | 24 A (20 ms) |
| کم از کم موجودہ سوئچنگ | 10 mA (12 V) |
| سوئچ رابطے کی قسم | Single contact |
| مکینیکل سروس کی زندگی | 5x 106cycles |
| برائے نام ان پٹ وولٹیج اقوام متحدہ | 230 V AC |
| شرح شدہ موصلیت وولٹیج | 250 V AC |
| زیادہ سے زیادہ سوئچنگ وولٹیج | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| کم از کم سوئچنگ وولٹیج | 12 V (10 mA) |
| آپریٹنگ وولٹیج ڈسپلے | Yellow LED |
| عام ریلیز کے وقت کی حد | 3 ms ... 15 ms (230 V AC) |
| کنڈکٹر کراس سیکشن AWG | 26 ... 14 |
| مسلسل کرنٹ کو محدود کرنا | 10 A |
| اقوام متحدہ میں عام ان پٹ کرنٹ | 5 mA |
| آخری ڈیٹا مینجمنٹ کی تاریخ | 09.07.2024 |
| تحفظ کی ڈگری (ریلے) | RT II (Relay) |
| کنڈکٹر کراس سیکشن سخت | 0.14 mm² ... 2.5 mm² |
| برقی مقناطیسی مطابقت | Conformance with EMC directive |
| ٹیسٹ وولٹیج (وائنڈنگ/رابطہ) | 4 kVrms(50 Hz, 1 min., winding/contact) |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 50 °C |
| کنڈکٹر کراس سیکشن لچکدار | 0.14 mm² ... 2.5 mm² |
| تحفظ کی ڈگری (ریلے بیس) | IP20 (Relay base) |
| مداخلت کرنے والی درجہ بندی (اوہمک بوجھ) زیادہ سے زیادہ۔ | 264 W (24 V DC) |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 (Housing) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -20 °C ... 85 °C |
| تحفظ کی ڈگری (تنصیب کا مقام) | ≥ IP54 (Installation location) |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 0.22 W |
| برائے نام وولٹیج (پلگ ان الیکٹرو مکینیکل ریلے) | 110 V DC |
پروڈکٹ کی وضاحت
PLC-INTERFACE, consisting of socket relay and relay with plug-in power contact with manual activation, integrated status LED, push-in connection, 1 switch, Rectifier bridge, Input voltage: 230 VAC / 2
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
