اسٹاک میں ہاٹ پروڈکٹ
PLC-RPT-72UC/21-21AU/RW

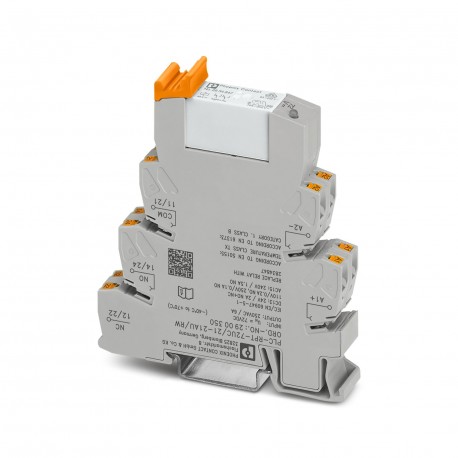

PLC-RPT- 72UC/21-21AU/RW 2900350 PHOENIX CONTACT Relay Module
$0.00امریکی ڈالر
4861 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356510080
نوٹ:Made to Order (non-returnable)
آرڈرکی:2900350
(جنرل):EN 50121
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356510080 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 2900350 |
| (جنرل) | EN 50121 |
| (کنڈلی کی طرف) | 36 V DC |
| کیٹلاگ صفحہ | Page 419 (C-5-2017) |
| گہرائی (نوٹ) | 94 mm |
| پیکنگ یونٹ | 10 pc |
| چوڑائی (نوٹ) | 14 mm |
| اونچائی (نوٹ) | 80 mm |
| (رابطہ کی طرف) | 2 A (at 250 V, AC15) |
| اصل ملک | DE (Germany) |
| (کنکشن ڈیٹا 1) | 2x 0.5 mm² ... 1 mm² () |
| (کنکشن ڈیٹا 2) | IP20 (Relay base) |
| حسب ضرورت ٹیرف نمبر | 85364900 |
| موصلیت (جنرل) | Basic insulation |
| (محیط حالات) | Wide-range electronics |
| رابطے کی قسم (کنڈلی کی طرف) | 2 PDT |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| رابطہ مواد (کنڈلی کی طرف) | AgNi, hard gold-plated |
| آلودگی کی ڈگری (جنرل) | 2 |
| شرح شدہ سرج وولٹیج (جنرل) | 6 kV |
| اوور وولٹیج زمرہ (جنرل) | III |
| معیارات/ضابطے (عام) | EN 50155 (VDE 0115 part 200) |
| کوائل وولٹیج (محیط حالات) | 48 V DC |
| سوئچنگ کی صلاحیت (رابطہ کی طرف) | 2 A (at 24 V, DC13) |
| زیادہ سے زیادہ انرش کرنٹ (کوائل سائیڈ) | 50 mA |
| کم از کم سوئچنگ کرنٹ (کوائل سائیڈ) | 1 mA (at 24 V) |
| آپریٹنگ موڈ (کنکشن ڈیٹا 2) | 100% operating factor |
| شرح شدہ موصلیت وولٹیج (جنرل) | 250 V AC |
| سوئچ رابطے کی قسم (کوائل سائیڈ) | Single contact |
| کنکشن کا نام (کنکشن ڈیٹا 1) | Contact side |
| خالص وزن (SAP) (کنکشن ڈیٹا 2) | 60.49 g |
| اتارنے کی لمبائی (کنکشن ڈیٹا 1) | 8 mm |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 60.490 g |
| کنکشن کا طریقہ (کنکشن ڈیٹا 1) | Push-in connection |
| زیادہ سے زیادہ انرش کرنٹ (رابطہ کی طرف) | 15 A (300 ms) |
| زیادہ سے زیادہ سوئچنگ وولٹیج (کوائل سائیڈ) | 30 V AC |
| کم از کم موجودہ سوئچنگ (رابطہ کی طرف) | 10 mA |
| کم از کم سوئچنگ وولٹیج (کوائل سائیڈ) | 100 mV (at 10 mA) |
| بڑھتے ہوئے مقام (کنکشن ڈیٹا 2) | any |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| مسلسل کرنٹ کو محدود کرنا (کوائل سائیڈ) | 50 mA |
| حفاظتی سرکٹ (محیط حالات) | Bridge rectifier Bridge rectifier |
| تحفظ کی ڈگری (کنکشن ڈیٹا 2) | RT III (Relay) |
| زیادہ سے زیادہ سوئچنگ وولٹیج (رابطہ کی طرف) | 250 V AC/DC (Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules.) |
| کم از کم سوئچنگ وولٹیج (رابطہ کی طرف) | 12 V AC/DC |
| ٹیسٹ وولٹیج PDT/PDT (کنکشن ڈیٹا 2) | 2.5 kVrms(50 Hz, 1 min.) |
| اسمبلی ہدایات (کنکشن ڈیٹا 2) | In rows with zero spacing |
| عام ریلیز کا وقت (محیط حالات) | 11 ms |
| اے سی سی میں کنکشن معیاری (عام) کے ساتھ | CUL |
| مسلسل کرنٹ کو محدود کرنا (رابطہ کی طرف) | 6 A |
| عام ردعمل کا وقت (محیط حالات) | 5 ms |
| (رابطہ کی طرف (تباہ شدہ سونے کی تہہ کے ساتھ)) | 2x 0.5 mm² ... 1 mm² () |
| مکینیکل سروس لائف (کنکشن ڈیٹا 2) | approx. 3x 107cycles |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 70 °C (Temperature class TX) |
| برائے نام ان پٹ وولٹیج اقوام متحدہ (محیط حالات) | 72 V DC |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| آپریٹنگ وولٹیج ڈسپلے (محیط حالات) | Yellow LED |
| کنڈکٹر کراس سیکشن AWG (کنکشن ڈیٹا 1) | 26 ... 14 |
| UL 94 (جنرل) کے مطابق آتش گیر درجہ بندی | V0 |
| اقوام متحدہ میں عام ان پٹ کرنٹ (محیط حالات) | 6 mA |
| کنڈکٹر کراس سیکشن ٹھوس (کنکشن ڈیٹا 1) | 0.14 mm² ... 2.5 mm² |
| مداخلت کرنے والی درجہ بندی (اوہمک بوجھ) زیادہ سے زیادہ۔ (کنڈلی کی طرف) | 1.2 W (at 24 V DC) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| کنڈکٹر کراس سیکشن لچکدار (کنکشن ڈیٹا 1) | 0.14 mm² ... 2.5 mm² |
| مداخلت کرنے والی درجہ بندی (اوہمک بوجھ) زیادہ سے زیادہ۔ (رابطہ کی طرف) | 140 W (at 24 V DC) |
| کنکشن کا نام (رابطہ کی طرف (تباہ شدہ سونے کی تہہ کے ساتھ)) | Coil side |
| اتارنے کی لمبائی (رابطے کی طرف (تباہ شدہ سونے کی تہہ کے ساتھ)) | 8 mm |
| کنکشن کا طریقہ (رابطہ کی طرف (تباہ شدہ سونے کی تہہ کے ساتھ)) | Push-in connection |
| برائے نام حالت کے لیے بجلی کی کھپت (محیط حالات) | 0.43 W |
| ٹیسٹ وولٹیج ریلے وائنڈنگ/ریلے رابطہ (کنکشن ڈیٹا 2) | 5 kVrms(50 Hz, 1 min.) |
| کنڈکٹر کراس سیکشن AWG (رابطہ کی طرف (تباہ شدہ سونے کی تہہ کے ساتھ)) | 26 ... 14 |
| کنڈکٹر کراس سیکشن ٹھوس (رابطے کی طرف (تباہ شدہ سونے کی تہہ کے ساتھ)) | 0.14 mm² ... 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار (رابطے کی طرف (تباہ شدہ سونے کی تہہ کے ساتھ)) | 0.14 mm² ... 2.5 mm² |
پروڈکٹ کی وضاحت
PLC-INTERFACE for railway applications, consisting of base terminal block with push-in connection and plug-in miniature relay with multilayer gold contact, range: 0.7 x UN to 1.25 x UN, TX temperature
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
