اسٹاک میں ہاٹ پروڈکٹ
PLC-RSC-24DC/2X21/FG

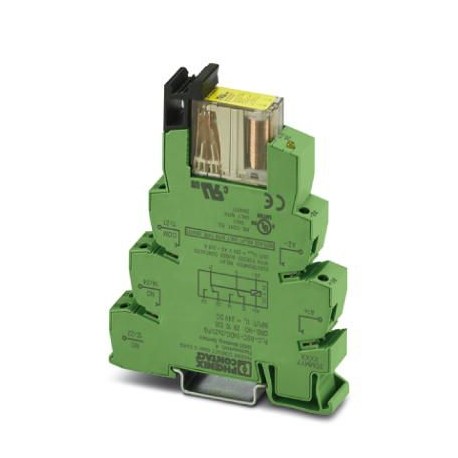

PLC-RSC- 24DC/2X21/FG 2910535 PHOENIX CONTACT Relay Module
$0.00امریکی ڈالر
3421 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626486864
نوٹ:Made to Order (non-returnable)
آرڈرکی:2910535
(جنرل):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626486864 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 2910535 |
| (جنرل) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| (کنڈلی کی طرف) | 3 A (230 V, AC15) |
| گہرائی (نوٹ) | 104 mm |
| پیکنگ یونٹ | 10 pc |
| چوڑائی (نوٹ) | 14 mm |
| اونچائی (نوٹ) | 80 mm |
| (رابطہ کی طرف) | 2x 0.5 mm² ... 1.5 mm² () |
| اصل ملک | DE (Germany) |
| چائنا RoHS (جنرل) | Environmentally Friendly Use Period = 50 |
| حسب ضرورت ٹیرف نمبر | 85364190 |
| SVHC تک پہنچیں (جنرل) | Lead 7439-92-1 |
| رابطے کی قسم (کنڈلی کی طرف) | 2 changeover contacts, forcibly actuated |
| سکرو تھریڈ (رابطہ کی طرف) | M3 |
| رابطہ مواد (کنڈلی کی طرف) | AgNi |
| (کنکشن ڈیٹا ان پٹ سائیڈ) | 2x 0.5 mm² ... 1.5 mm² () |
| (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | 4200000 Cycles (DC13; 24 V / 0,75 A; 1 NO) |
| کنکشن کا نام (رابطہ کی طرف) | Coil side |
| سوئچنگ کی صلاحیت (کنڈلی کی طرف) | 3 A (24 V, DC13) |
| اتارنے کی لمبائی (رابطہ کی طرف) | 8 mm |
| کنکشن کا طریقہ (رابطہ کی طرف) | Screw connection |
| کوائل وولٹیج (محیط حالات) | 24 V DC |
| B10d (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | 600000 Cycles (AC1; 250 V / 6 A; 1 NO) |
| زیادہ سے زیادہ انرش کرنٹ (کوائل سائیڈ) | 6 A |
| کم از کم سوئچنگ کرنٹ (کوائل سائیڈ) | 10 mA (5 V) |
| سوئچ رابطے کی قسم (کوائل سائیڈ) | Single contact |
| سوئچنگ کی صلاحیت کم سے کم (کنڈلی کی طرف) | 150 mW |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 64.000 g |
| زیادہ سے زیادہ سوئچنگ وولٹیج (کوائل سائیڈ) | 250 V AC/DC |
| کم از کم سوئچنگ وولٹیج (کوائل سائیڈ) | 5 V (10 mA) |
| UL، USA (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | UL 508 |
| مسلسل کرنٹ کو محدود کرنا (کوائل سائیڈ) | 6 A |
| حفاظتی سرکٹ (محیط حالات) | Damping diode |
| سکرو تھریڈ (کنکشن ڈیٹا ان پٹ سائیڈ) | M3 |
| عام ریلیز کا وقت (محیط حالات) | 10 ms |
| کنڈکٹر کراس سیکشن AWG (رابطہ کی طرف) | 26 ... 14 |
| عام ردعمل کا وقت (محیط حالات) | 10 ms |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -20 °C ... 60 °C |
| کنڈکٹر کراس سیکشن ٹھوس (رابطہ کی طرف) | 0.14 mm² ... 2.5 mm² |
| کنکشن کا نام (کنکشن ڈیٹا ان پٹ سائیڈ) | Contact side |
| آپریٹنگ موڈ (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | 100% operating factor |
| UL، USA/کینیڈا (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | cUL 508 |
| برائے نام ان پٹ وولٹیج اقوام متحدہ (محیط حالات) | 24 V DC |
| اتارنے کی لمبائی (کنکشن ڈیٹا ان پٹ سائیڈ) | 8 mm |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| کنکشن کا طریقہ (کنکشن ڈیٹا ان پٹ سائیڈ) | Screw connection |
| آپریٹنگ وولٹیج ڈسپلے (محیط حالات) | Yellow LED |
| کنڈکٹر کراس سیکشن لچکدار (رابطہ کی طرف) | 0.14 mm² ... 2.5 mm² |
| بڑھتے ہوئے مقام (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | any |
| اقوام متحدہ میں عام ان پٹ کرنٹ (محیط حالات) | 30 mA |
| مداخلت کرنے والی درجہ بندی (اوہمک بوجھ) زیادہ سے زیادہ۔ (کنڈلی کی طرف) | 144 W (24 V DC) |
| تحفظ کی ڈگری (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | IP20 (Relay base) |
| ٹیسٹ وولٹیج PDT/PDT (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | 2.5 kVrms(50 Hz, 1 min.) |
| اسمبلی ہدایات (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | In rows with zero spacing |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -20 °C ... 85 °C |
| مکینیکل سروس لائف (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | approx. 107cycles |
| کنڈکٹر کراس سیکشن AWG (کنکشن ڈیٹا ان پٹ سائیڈ) | 26 ... 14 |
| کنڈکٹر کراس سیکشن ٹھوس (کنکشن ڈیٹا ان پٹ سائیڈ) | 0.14 mm² ... 2.5 mm² |
| اقوام متحدہ کے حوالے سے ان پٹ وولٹیج کی حد (محیط حالات) | see diagram |
| کنڈکٹر کراس سیکشن لچکدار (کنکشن ڈیٹا ان پٹ سائیڈ) | 0.14 mm² ... 2.5 mm² |
| EN 50205 (کوائل سائیڈ) کے مطابق جبری رہنمائی والے رابطے | Type B |
| ٹیسٹ وولٹیج ریلے وائنڈنگ/ریلے رابطہ (کنکشن ڈیٹا آؤٹ پٹ سائیڈ) | 4 kVrms(50 Hz, 1 min.) |
پروڈکٹ کی وضاحت
PLC-INTERFACE, consisting of relay socket and plug-in safety relay with forced-conduction contacts according to DIN EN 61810-3, Screw connection, 2 inverter contacts, with forced guide, Free circulati
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Safety relay with forcibly guided contacts in acc. with DIN EN 50205, contact type 2 PDTs. The requirements for type A in accordance with EN 50205 are fulfilled when the wiring topology is 1 NO / 1 NC.
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
