PLC-V8C/SC-24DC/EM

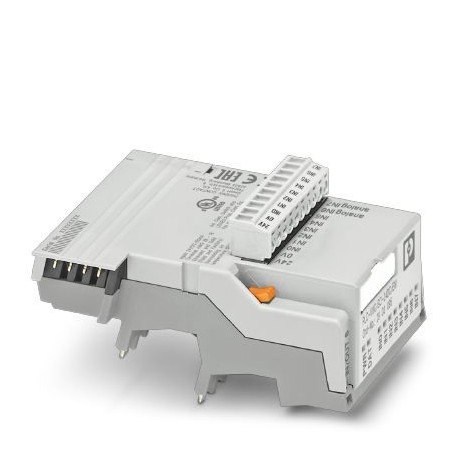

PLC-V8C/SC-24DC/EM 2903095 PHOENIX CONTACT Extension module
$0.00امریکی ڈالر
4029 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356712835
نوٹ:Made to Order (non-returnable)
(نوٹ):Surge protection
آرڈرکی:2903095
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356712835 |
| نوٹ | Made to Order (non-returnable) |
| (نوٹ) | Surge protection |
| آرڈرکی | 2903095 |
| (جنرل) | 0.25 mm² ... 1.5 mm² (Ferrules without plastic sleeve) |
| کیٹلاگ صفحہ | Page 429 (C-5-2017) |
| پیکنگ یونٹ | 1 pc |
| اصل ملک | DE (Germany) |
| رنگ (آؤٹ پٹ ڈیٹا) | gray |
| حسب ضرورت ٹیرف نمبر | 85389099 |
| اسٹیٹس ڈسپلے (نوٹ) | Green LED |
| سپلائی وولٹیج (نوٹ) | 24 V DC |
| سکرو تھریڈ (جنرل) | M2 |
| موصلیت (جہت) | Basic insulation |
| موافقت (جہت) | CE-compliant |
| عہدہ (جہت) | Air clearances and creepage distances between the power circuits |
| حفاظتی سرکٹ (نوٹ) | Reverse polarity protection |
| گہرائی (محیط حالات) | 87 mm |
| اتارنے کی لمبائی (عام) | 7 mm |
| چوڑائی (محیط حالات) | 50 mm |
| کنکشن کا طریقہ (عام) | Screw connection |
| اونچائی (محیط حالات) | 106 mm |
| سپلائی وولٹیج کی حد (نوٹ) | 19.2 V DC ... 26.4 V DC |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ان پٹ وولٹیج (بجلی کی فراہمی) | 24 V DC |
| آپریٹنگ موڈ (آؤٹ پٹ ڈیٹا) | 100% operating factor |
| عہدوں کی تعداد (جنرل) | 10 |
| اسٹیٹس ڈسپلے (بجلی کی فراہمی) | Yellow LED |
| بڑھتے ہوئے مقام (آؤٹ پٹ ڈیٹا) | any |
| رابطوں کی تعداد (عام) | 1 |
| ان پٹ کی تعداد (بجلی کی فراہمی) | 8 (2 configurable as analog) |
| آلودگی کی ڈگری (جہت) | 2 |
| شرح شدہ سرج وولٹیج (طول و عرض) | 0.8 kV |
| اوور وولٹیج زمرہ (جہت) | III |
| تحفظ کی ڈگری (آؤٹ پٹ ڈیٹا) | IP20 |
| اقوام متحدہ میں زیادہ سے زیادہ ان پٹ کرنٹ (نوٹ) | 65 mA |
| معیارات/ضابطے (طول و عرض) | DIN EN 50178 |
| اسمبلی ہدایات (آؤٹ پٹ ڈیٹا) | can be plugged onto 8 x PLC-INTERFACE terminal blocks |
| ان پٹ وولٹیج (ان پٹ ڈیٹا (اینالاگ)) | 19 V DC |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 120.000 g |
| کنڈکٹر کراس سیکشن AWG (جنرل) | 28 ... 16 |
| شرح شدہ موصلیت وولٹیج (طول و عرض) | 50 V |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| ان پٹ مزاحمت (ان پٹ ڈیٹا (اینالاگ)) | < 100 mΩ |
| ان پٹ کی تعداد (ان پٹ ڈیٹا (اینالاگ)) | ≤ 8 |
| سگنل کی سطح "0" سگنل (بجلی کی فراہمی) | < 5 V |
| سگنل کی سطح "1" سگنل (بجلی کی فراہمی) | > 11 V |
| کنڈکٹر کراس سیکشن ٹھوس (جنرل) | 0.14 mm² ... 1.5 mm² |
| ان پٹ کی تفصیل (بجلی کی فراہمی) | EN 61131-2, type 3 |
| ان پٹ کرنٹ "0" سگنل (بجلی کی فراہمی) | < 1 mA |
| ان پٹ موجودہ "1" سگنل (بجلی کی فراہمی) | typ. 2.5 mA |
| ان پٹ مزاحمت (ان پٹ ڈیٹا (ڈیجیٹل)) | > 3.5 kΩ |
| ان پٹ کی تعداد (ان پٹ ڈیٹا (ڈیجیٹل)) | 2 (IN6 and IN7 are configurable as analog) |
| کنڈکٹر کراس سیکشن لچکدار (جنرل) | 0.14 mm² ... 1.5 mm² |
| ان پٹ وولٹیج کی حد (ان پٹ ڈیٹا (ڈیجیٹل)) | 0 V ... 10 V |
| برائے نام موجودہ (ان پٹ ڈیٹا (PLC-INTERFACE)) | 9 mA |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| ان پٹ کی تفصیل (ان پٹ ڈیٹا (اینلاگ)) | technical data depends on the PLC-INTERFACE terminal block used |
| آؤٹ پٹ کی تعداد (ان پٹ ڈیٹا (PLC-INTERFACE)) | ≤ 8 |
| عام موجودہ کھپت (ان پٹ ڈیٹا (اینلاگ)) | 4 mA |
| برائے نام آؤٹ پٹ وولٹیج (ان پٹ ڈیٹا (PLC-INTERFACE)) | 24 V DC |
| محیطی درجہ حرارت (آپریشن) (کنکشن ڈیٹا (PLC V8C بس)) | -20 °C ... 45 °C |
| کنکشن کا طریقہ (کنکشن ڈیٹا (سپلائی اور ڈیجیٹل ان پٹ)) | Insulation displacement connection |
| عہدوں کی تعداد (کنکشن ڈیٹا (سپلائی اور ڈیجیٹل ان پٹ)) | 4 |
| کنکشن کی تعداد (کنکشن ڈیٹا (سپلائی اور ڈیجیٹل ان پٹ)) | 1 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (کنکشن ڈیٹا (PLC V8C بس)) | -20 °C ... 70 °C |
| زیادہ سے زیادہ قابل اجازت رشتہ دار نمی (آپریشن) (کنکشن ڈیٹا (PLC V8C بس)) | 95 % |
پروڈکٹ کی وضاحت
PLC logic extension module with 16 I/O for plug-in connection to 8 PLC-INTERFACE terminals for expanding the basic module (maximum 2 expansion modules can be connected to one basic module), screw conn
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
