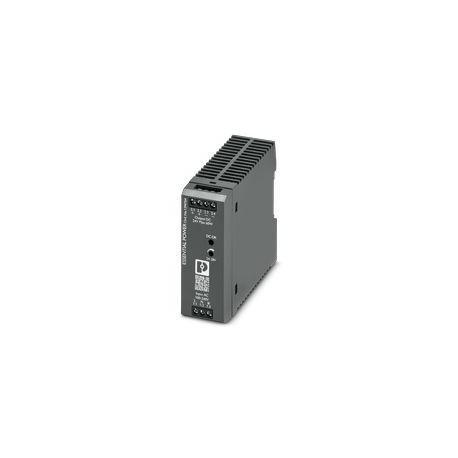

PS-EE-2G/1AC/24DC/60W/SC
PS-EE-2G/1AC/24DC/60W/SC 1394764 PHOENIX CONTACT Primary switching power supplies, ESSENTIAL POWER, Screw co..
$62.58امریکی ڈالر
198 اسٹاک میں
اہم وضاحتیں
:230 V AC
وقت:50000 h
رنگ:green
گہرائی:100 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 230 V AC | |
| وقت | 50000 h |
| رنگ | green |
| گہرائی | 100 mm |
| ان پٹ | 4 kV (Test Level 4 - asymmetrical) |
| چوڑائی | 33 mm |
| سخت | 0.5 mm² ... 2.5 mm² |
| اونچائی | 90 mm |
| آؤٹ پٹ | 2 kV (Test Level 3 - asymmetrical) |
| کرنٹ | 2.5 A |
| ایل ای ڈی بند | Supply voltage input AC not present (Off) |
| وولٹیج | 10 V (Test Level 3) |
| تبصرے | Criterion A |
| فنکشن | Visual operating state display |
| پوزیشن | 1.x |
| لچکدار | 0.5 mm² ... 2.5 mm² |
| تعدد | 50 Hz |
| اٹھنے کا وقت | < 100 ms (UOut= 10 % ... 90 %) |
| EN 61010-1 | II (≤ 3000 m) |
| کارکردگی | typ. 88 % (120 V AC) |
| معیار اے | Normal operating behavior within the specified limits. |
| معیار B | Temporary impairment to operational behavior that is corrected by the device itself. |
| معیار C | Temporary adverse effects on the operating behavior, which the device corrects automatically or which can be restored by actuating the operating elements. |
| درجہ حرارت | 40 °C |
| وولٹیج ڈِپ | 70 % |
| سخت (AWG) | 20 ... 14 (Cu) |
| کرسٹ فیکٹر | typ. 3 (120 V AC) |
| ہڈ ورژن | Stainless steel |
| ان پٹ/آؤٹ پٹ | asymmetrical |
| مصنوعات کی قسم | Power supply |
| چڑھنے کی قسم | DIN rail mounting |
| بغیر لوڈ کا ثبوت | yes |
| موسمیاتی کلاس | 3K22 (in accordance with EN 60721-3-3) |
| شناخت | 1.1 (), 1.2 (L), 1.3 (N) |
| Inrush کرنٹ | typ. 27 A (at 25 °C) |
| شور کا اخراج | EN 55016 |
| پروڈکٹ فیملی | ESSENTIAL POWER |
| سوئچ آن ٹائم | typ. 1 s |
| اضافی متن | 120 V AC |
| تعدد کی حد | 0 kHz ... 2 kHz |
| بقایا لہر | typ. 30 mVPP(with nominal values) |
| ہوا میں خارج ہونا | 8 kV (Test Level 3) |
| ہاؤسنگ میٹریل | Plastic |
| زیادہ سے زیادہ اونچائی | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| مراحل کی تعداد | 1.00 |
| تحفظ کی کلاس | II |
| اتارنے کی لمبائی | 6.5 mm |
| کنکشن کا طریقہ | Screw connection |
| ڈسچارج سے رابطہ کریں۔ | 6 kV (Test Level 3) |
| انحراف کو کنٹرول کریں۔ | < 2 % (change in load, static 10 % ... 90 %) |
| ڈیوائس مین فیوز | 3.15 A internal (device protection), fast-blow |
| بڑھتے ہوئے پوزیشن | horizontal DIN rail NS 35, EN 60715 |
| ادوار کی تعداد | 25 periods |
| آؤٹ پٹ پاور (PN) | 60 W (240 V AC) |
| جھٹکا (آپریشن) | 15 ms, 15 g, per spatial direction (IEC 60068-2-27) |
| ٹارک کو سخت کرنا | 0.5 Nm ... 0.6 Nm |
| حفاظتی سرکٹ | Transient protection; Varistor |
| سگنلنگ کی اقسام | LED DC OK – signal state operation (UN= 24 V DC, IOut= IN) |
| موجودہ کھپت | max. 1.5 A |
| آلودگی کی ڈگری | 2 |
| فٹ کنڈی کا مواد | Polyamid |
| ان پٹ وولٹیج کی حد | 100 V AC ... 240 V AC -15 % ... +10 % (PN= 60 W) |
| شارٹ سرکٹ پروف | yes |
| ٹیسٹ فیلڈ کی طاقت | 10 V/m (Test Level 3) |
| سلسلہ میں کنکشن | yes, for increased output voltage |
| تحفظ کی ڈگری | IP20 |
| تعدد کی حد (fN) | 50 Hz ... 60 Hz ±10 % |
| مینز بفرنگ ٹائم | typ. 14 ms (120 V AC) |
| سائیڈ عنصر ورژن | Aluminum |
| معیاری عہدہ | Electrical safety |
| اسمبلی کی ہدایات | alignable: 0 mm horizontally, 30 mm vertically |
| ڈرائیو فارم سکرو سر | Slotted L |
| مداخلت کا اخراج | Interference emission in accordance with EN 61000-6-3 (residential and commercial) and EN 61000-6-4 (industrial) |
| ایل ای ڈی آن (سبز)، ڈی سی اوکے | UOUT> 17.5 V (On (green), DC OK) |
| کم وولٹیج کی ہدایت | Conformance with Low Voltage Directive 2014/35/EC |
| معیارات/ضوابط | EN 61000-3-2 |
| کمپن (آپریشن) | 10 Hz ... 50 Hz, amplitude ±0.2 mm |
| متوازی میں کنکشن | yes, for increasing power and redundancy with diode |
| برائے نام آؤٹ پٹ وولٹیج | 24 V DC |
| PE کو کرنٹ ڈسچارج کریں۔ | < 3.5 mA |
| MTBF (Telcordia SR-332) | > 2800000 h (25 °C) |
| حفاظتی کوٹنگ کے ساتھ | No |
| منظم شور اخراج | EN 55016 |
| معیارات / وضاحتیں | IEC 61010-2-201 (SELV) |
| انٹیگریٹڈ فیوز تحفظ | no |
| فیڈ بیک وولٹیج مزاحمت | ≤ 35 V DC |
| برائے نام ان پٹ وولٹیج کی حد | 100 V AC ... 240 V AC |
| برائے نام آؤٹ پٹ کرنٹ (IN) | max. 2.5 A |
| سپلائی سسٹم کی ترتیب | TN, TT, IT (PE) |
| بجلی کا نقصان برائے نام لوڈ زیادہ سے زیادہ | < 7 W (230 V AC) |
| برقی مقناطیسی مطابقت | Conformance with EMC Directive 2014/30/EU |
| انرش کرنٹ انٹیگرل (I2t) | typ. 0.5 A2s |
| موصلیت وولٹیج ان پٹ / پیئ | 3.5 kV AC (type test) |
| عام قومی گرڈ وولٹیج | 120 V AC |
| سپلائی وولٹیج کی وولٹیج کی قسم | AC |
| محیطی درجہ حرارت (آپریشن) | -20 °C ... 70 °C (Derating >45°C: 2.5%/K) |
| موصلیت وولٹیج ان پٹ/آؤٹ پٹ | 4 kV AC (type test) |
| تنصیب کا فاصلہ دائیں/بائیں | 10 mm / 10 mm |
| تنصیب کا فاصلہ اوپر / نیچے | 30 mm / 30 mm |
| زیادہ سے زیادہ بغیر لوڈ کی بجلی کی کھپت | < 1 W (230 V AC) |
| کم از کم بغیر لوڈ کی بجلی کی کھپت | < 1 W (120 V AC) |
| شور سے استثنیٰ کے لیے EMC کی ضروریات | EN 61000-6-2 |
| کم از کم برائے نام لوڈ بجلی کی کھپت | < 9 W (120 V AC) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 85 °C |
| ان پٹ تحفظ کے لیے تجویز کردہ بریکر | 6 A ... 16 A (Characteristic B, C, D, K or comparable) |
| پلاسٹک آستین کے ساتھ ferrule کے ساتھ لچکدار | 0.5 mm² ... 2.5 mm² |
| آؤٹ پٹ وولٹیج کی حد مقرر کرنا (USet) | 24 V DC ... 28 V DC (> 24 V DC, constant capacity restricted) |
| پلاسٹک کی آستین کے بغیر فیرول کے ساتھ لچکدار | 0.5 mm² ... 2.5 mm² |
| زیادہ سے زیادہ قابل اجازت رشتہ دار نمی (آپریشن) | ≤ 95 % (at 25 °C, non-condensing) |
| آؤٹ پٹ پر اوور وولٹیج کے خلاف تحفظ (OVP) | ≤ 35 V DC |
پروڈکٹ کی وضاحت
Primary Switching Power Supplies, ESSENTIAL POWER, Screw Connection, Rail Mount, Input: 1 Phase, Output: 24 V DC / 2.5 A
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
