PSR-MC31-2SDO-1DO-24DC-SC

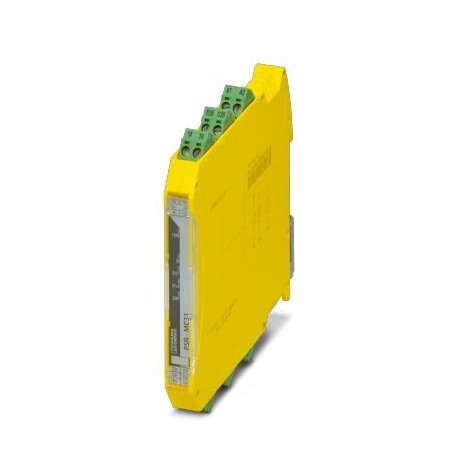

PSR-MC31-2SDO-1DO-24DC-SC 1015520 PHOENIX CONTACT Safety relay module for safety shut-off mats, switching st..
$0.00امریکی ڈالر
3081 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626496931
آرڈرکی:1015520
(ڈرائنگز):
گہرائی (نوٹ):114.5 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626496931 |
| آرڈرکی | 1015520 |
| (ڈرائنگز) | |
| گہرائی (نوٹ) | 114.5 mm |
| پیکنگ یونٹ | 1 |
| چوڑائی (نوٹ) | 12.5 mm |
| اونچائی (نوٹ) | 112.2 mm |
| (بجلی کی فراہمی) | NPN, IEC 61131-2, type 3 |
| (الارم آؤٹ پٹس) | < 175 ms (manual, monitored start) |
| ٹارک (جنرل) | 0.5 Nm ... 0.6 Nm |
| (ڈیجیٹل ان پٹ) | max. 4.7 µF (1 A load) |
| ETIM 5.0 (eCl@ss) | EC001449 |
| ETIM 6.0 (eCl@ss) | EC001449 |
| ETIM 7.0 (eCl@ss) | EC001449 |
| (ڈیجیٹل آؤٹ پٹس) | non-safety-related |
| اشارہ (ٹائمز) | 1 x red LED |
| خالص وزن (ٹائمز) | 108.657 g |
| پلگ ایبل (جنرل) | Yes |
| حسب ضرورت ٹیرف نمبر | 85371098 |
| رہائش کا رنگ (ٹائمز) | yellow |
| چڑھنے کی قسم (ٹائمز) | DIN rail mounting |
| سکرو تھریڈ (جنرل) | M3 |
| اسٹیٹس ڈسپلے (ٹائمز) | 3 x green LED |
| بلاک ڈایاگرام (ڈرائنگز) | |
| ہاؤسنگ میٹریل (ٹائمز) | PBT |
| تحفظ کی کلاس (ٹائمز) | II (EN 50178) |
| موجودہ (ڈیجیٹل آؤٹ پٹس) | max. 100 mA |
| ان پٹ کا نام (بجلی کی فراہمی) | External release |
| بڑھتے ہوئے مقام (ٹائمز) | vertical or horizontal |
| وولٹیج (ڈیجیٹل آؤٹ پٹس) | approx. 22 V DC (Us- 2 V) |
| زمرہ (کنکشن ڈیٹا) | 4 |
| فلٹر ٹائم (بجلی کی فراہمی) | max. 1.5 ms (Test pulse width of low test pulses) |
| اتارنے کی لمبائی (عام) | 7 mm |
| کیبل کی لمبائی (بجلی کی فراہمی) | 100 m |
| کنکشن کا طریقہ (عام) | Screw connection |
| اوہمک بوجھ (ڈیجیٹل ان پٹ) | min. 12 Ω |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| تحفظ کی ڈگری (ٹائمز) | IP20 |
| آؤٹ پٹ کا نام (ڈیجیٹل ان پٹ) | 14, 24 |
| دوبارہ شروع کرنے کا وقت (الارم آؤٹ پٹس) | < 250 ms (Boot time) |
| ٹیسٹ دالیں (ڈیجیٹل ان پٹ) | < 120 µs (Test pulse width of low test pulses) |
| eCl@ss 8.0 (درجہ بندی) | 27371819 |
| eCl@ss 9.0 (درجہ بندی) | 27371819 |
| اسمبلی ہدایات (ٹائمز) | See derating curve |
| عہدہ (کنکشن ڈیٹا) | EN 62061 |
| عہدہ (ڈیجیٹل آؤٹ پٹس) | M1 |
| انرش کرنٹ (بجلی کی فراہمی) | < 10 mA (Typically with US, Δt |
| زیادہ سے زیادہ اونچائی (طول و عرض) | ≤ 2000 m (Above sea level) |
| بازیابی کا وقت (الارم آؤٹ پٹس) | 250 ms (following demand of the safety function) |
| رسپانس ٹائم (الارم آؤٹ پٹس) | < 10 ms (Take the extension of the response time into consideration if you switch several devices in sequence.) |
| برائے نام آپریٹنگ موڈ (ٹائمز) | 100% operating factor |
| انرش کرنٹ (ڈیجیٹل ان پٹ) | max. 4.8 A (Δt = 10 ms) |
| ان پٹ کی تعداد (بجلی کی فراہمی) | 1 |
| آؤٹ پٹ کرنٹ (ڈیجیٹل ان پٹ) | max. 2.4 A |
| آؤٹ پٹ وولٹیج (ڈیجیٹل ان پٹ) | ≥ 23 V DC (Us- 1 V) |
| اسٹاپ زمرہ (کنکشن ڈیٹا) | 0 |
| عہدہ (محیط حالات) | A1/A2 |
| فلٹر ٹائم (محیط حالات) | 1 ms (For the logic. At A1 in the event of voltage dips at Us) |
| رساو کرنٹ (ڈیجیٹل ان پٹ) | max. 1 mA (in the safe state) |
| آپریٹنگ وولٹیج ڈسپلے (ٹائمز) | 1 x green LED |
| موجودہ کھپت (بجلی کی فراہمی) | 7 mA |
| کم از کم لوڈ کرنٹ (ڈیجیٹل ان پٹ) | 2 mA |
| آؤٹ پٹ کی تعداد (ڈیجیٹل ان پٹ) | 2 |
| استعمال کی پابندی (ڈرائنگز) | EMC: class A product, see manufacturer's declaration in the download area |
| انرش کرنٹ (محیط حالات) | < 5 A (Δt = 200 µs at Us) |
| آؤٹ پٹ کی تعداد (ڈیجیٹل آؤٹ پٹ) | 1 |
| آؤٹ پٹ تفصیل (ڈیجیٹل ان پٹ) | Safety-related digital outputs |
| تحفظ کی قسم (ڈیجیٹل ان پٹ) | Freewheeling circuit for inductive loads |
| کنکرنس ان پٹ 1/2 (بجلی کی فراہمی) | ∞ |
| زیادہ سے زیادہ دلکش بوجھ (ڈیجیٹل ان پٹ) | max. 1 H |
| آؤٹ پٹ کی تفصیل (ڈیجیٹل آؤٹ پٹس) | PNP |
| سوئچنگ فریکوئنسی (ڈیجیٹل ان پٹ) | 1 Hz (Resistive, inductive, capacitive) |
| (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 50 V AC |
| زیادہ سے زیادہ capacitive بوجھ (ڈیجیٹل ان پٹ) | max. 10 µF (2.4 A load) |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| ان پٹ کی تفصیل (بجلی کی فراہمی) | safety-related |
| حفاظتی سرکٹ (محیط حالات) | Parallel protection against polarity reversal Suppressor diode Provide external protection, see safety notes. Fuse type: 5 A FF |
| زیادہ سے زیادہ انرش کرنٹ (ڈیجیٹل آؤٹ پٹس) | 500 mA (Δt = 1 ms at Us) |
| کارکردگی کی سطح (PL) (کنکشن ڈیٹا) | e |
| امریکہ میں پک اپ کا عام وقت (الارم آؤٹ پٹس) | < 200 ms (with Uswhen controlled via A1) |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (جنرل) | 12 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (جنرل) | 24 |
| جھٹکا (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 30g |
| شارٹ سرکٹ تحفظ (ڈیجیٹل آؤٹ پٹس) | Yes |
| Protective circuit/component (Power supply) | Suppressor diode |
| امریکہ میں عام ردعمل کا وقت (الارم آؤٹ پٹس) | < 200 ms (automatic start) |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 70 °C (observe derating) |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (جنرل) | 0.2 mm² |
| امریکہ میں بجلی کی کھپت (محیط حالات) | typ. 1.3 W |
| ان پٹ موجودہ رینج "0" سگنل (بجلی کی فراہمی) | 0 mA ... 2 mA (S10, S12) |
| ان پٹ وولٹیج کی حد "0" سگنل (بجلی کی فراہمی) | 0 V DC ... 5 V DC |
| ان پٹ وولٹیج کی حد "1" سگنل (بجلی کی فراہمی) | 11 V DC ... 30 V DC |
| حفاظتی سرکٹ/جزو (ڈیجیٹل آؤٹ پٹس) | Suppressor diode |
| سیفٹی انٹیگریٹی لیول (SIL) (کنکشن ڈیٹا) | 3 |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (جنرل) | 0.2 mm² |
| موافقت (حفاظت سے متعلق خصوصیت کا ڈیٹا) | CE-compliant |
| عہدہ (حفاظت سے متعلق خصوصیت کا ڈیٹا) | Air clearances and creepage distances between the power circuits |
| آؤٹ پٹ وولٹیج بند ہونے پر (ڈیجیٹل ان پٹ) | < 5 V DC (in the safe state) |
| کم از کم انسٹی ٹیوٹ کے تحفظ کی ڈگری مقام (وقت) | IP54 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 70 °C |
| ریٹیڈ کنٹرول سپلائی موجودہ IS (محیط حالات) | typ. 54 mA (No load) |
| آلودگی کی ڈگری (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 2 |
| اوور وولٹیج زمرہ (حفاظت سے متعلق خصوصیت کا ڈیٹا) | III |
| زیادہ سے زیادہ قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) (جہت) | 75 % (on average, 85% infrequently, non-condensing) |
| معیارات/ضابطے (حفاظت سے متعلق خصوصیت کا ڈیٹا) | DIN EN 50178, EN 60947-5-1 |
| کمپن (آپریشن) (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 10 Hz ... 150 Hz, 5g |
| زیادہ سے زیادہ قابل اجازت رشتہ دار نمی (آپریشن) (جہت) | 75 % (on average, 85% infrequently, non-condensing) |
| زیادہ سے زیادہ قابل اجازت مجموعی کنڈکٹر مزاحمت (بجلی کی فراہمی) | 150 Ω |
| ریٹیڈ کنٹرول سرکٹ سپلائی وولٹیج US (محیط حالات) | 24 V DC -20 % / +25 % (provide external protection) |
| شرح شدہ موصلیت وولٹیج (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 50 V |
| سیفٹی انٹیگریٹی لیول کلیم لمٹ (SIL CL) (کنکشن ڈیٹا) | 3 |
| شرح شدہ سرج وولٹیج/ موصلیت (حفاظت سے متعلق خصوصیت کا ڈیٹا) | Basic insulation 4 kV between all current paths and housing |
| سرکٹ میں خلل کی وجہ سے وولٹیج کی حد (ڈیجیٹل ان پٹ) | max. 50 V |
پروڈکٹ کی وضاحت
Safety switching device for safety mats, switching buses, emergency stops, safety gates, light curtains up to SIL 3, cat. 4, PL e, mono or bi-channel mode, manual or automatic start, 2 safe HL outputs
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Block diagram
