PSR-MC73-5NO-1DO-24DC-SC

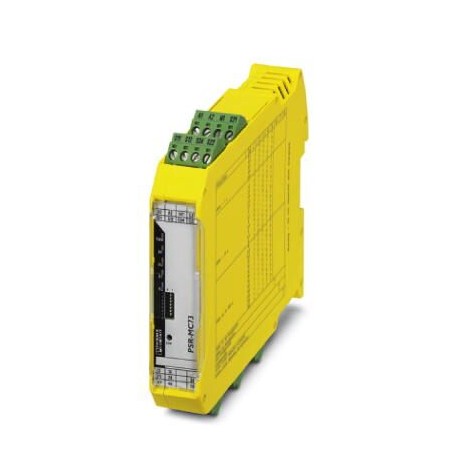

PSR-MC73-5NO-1DO-24DC-SC 1015533 PHOENIX CONTACT Safety relay for emergency stop, safety doors, photoelectri..
$0.00امریکی ڈالر
3504 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626496740
آرڈرکی:1015533
(ڈرائنگز):
کیٹلاگ صفحہ:Page 227 (C-6-2019)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626496740 |
| آرڈرکی | 1015533 |
| (ڈرائنگز) | |
| کیٹلاگ صفحہ | Page 227 (C-6-2019) |
| گہرائی (نوٹ) | 114.5 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 22.5 mm |
| اونچائی (نوٹ) | 112.2 mm |
| (بجلی کی فراہمی) | max. 1 Hz |
| (الارم آؤٹ پٹس) | non-safety-related |
| (گھڑی کے آؤٹ پٹس) | < 5 ms (when controlled via A1; applicative deactivation via A1/A2 is not permitted) |
| ٹارک (جنرل) | 0.5 Nm ... 0.6 Nm |
| (ڈیجیٹل ان پٹ) | 4 A gL/gG (for low-demand applications) |
| اصل ملک | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001449 |
| ETIM 6.0 (eCl@ss) | EC001449 |
| ETIM 7.0 (eCl@ss) | EC001449 |
| (کنکشن ڈیٹا) | 1 |
| خالص وزن (ٹائمز) | 155.43 g |
| ریلے کی قسم (ٹائمز) | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| پلگ ایبل (جنرل) | Yes |
| حسب ضرورت ٹیرف نمبر | 85371098 |
| رہائش کا رنگ (ٹائمز) | yellow |
| چڑھنے کی قسم (ٹائمز) | DIN rail mounting |
| سکرو تھریڈ (جنرل) | M3 |
| اسٹیٹس ڈسپلے (ٹائمز) | 5 x bi-color LED |
| موجودہ (الارم آؤٹ پٹس) | max. 100 mA |
| وولٹیج (الارم آؤٹ پٹس) | corresponds to US |
| بلاک ڈایاگرام (ڈرائنگز) | |
| ہاؤسنگ میٹریل (ٹائمز) | PBT |
| ان پٹ کا نام (بجلی کی فراہمی) | Start circuit |
| بڑھتے ہوئے مقام (ٹائمز) | vertical or horizontal |
| زمرہ (کنکشن ڈیٹا) | 4 |
| فلٹر ٹائم (بجلی کی فراہمی) | max. 3 ms (Test pulse width of low test pulses) |
| اتارنے کی لمبائی (عام) | 7 mm |
| کنکشن کا طریقہ (عام) | Screw connection |
| عہدہ (الارم آؤٹ پٹس) | S11, S21 |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| کیبل کی لمبائی (الارم آؤٹ پٹس) | max. 150 m |
| تحفظ کی ڈگری (ٹائمز) | IP20 |
| آؤٹ پٹ فیوز (ڈیجیٹل ان پٹ) | 6 A gL/gG |
| آؤٹ پٹ کا نام (ڈیجیٹل ان پٹ) | Enabling current paths |
| دوبارہ شروع کرنے کا وقت (گھڑی کے آؤٹ پٹس) | < 1 s (Boot time) |
| eCl@ss 8.0 (درجہ بندی) | 27371819 |
| eCl@ss 9.0 (درجہ بندی) | 27371819 |
| اسمبلی ہدایات (ٹائمز) | See derating curve |
| رابطے کی قسم (ڈیجیٹل ان پٹ) | 5 enabling current paths |
| عہدہ (کنکشن ڈیٹا) | EN 62061 |
| انرش کرنٹ (بجلی کی فراہمی) | < 8.6 mA (typically with US) |
| زیادہ سے زیادہ اونچائی (طول و عرض) | ≤ 2000 m (Above sea level) |
| بازیافت کا وقت (گھڑی کے آؤٹ پٹس) | 500 ms (following demand of the safety function) |
| فریکوئنسی کو محدود کریں (بجلی کی فراہمی) | min. 0 Hz |
| برائے نام آپریٹنگ موڈ (ٹائمز) | 100% operating factor |
| انرش کرنٹ (ڈیجیٹل ان پٹ) | min. 3 mA |
| ان پٹ کی تعداد (بجلی کی فراہمی) | 1 |
| اسٹاپ زمرہ (کنکشن ڈیٹا) | 0 |
| تاخیر کے وقت کی حد (گھڑی کے آؤٹ پٹس) | 0.2 s ... 300 s ±5 % (can be set for 47/48/58) |
| عہدہ (محیط حالات) | A1/A2 |
| فلٹر ٹائم (محیط حالات) | 10 ms (For the logic. At A1 in the event of voltage dips at Us) |
| رابطہ مواد (ڈیجیٹل ان پٹ) | AgSnO2 |
| آؤٹ پٹس کی تعداد (الارم آؤٹ پٹس) | 2 |
| موجودہ کھپت (بجلی کی فراہمی) | < 3.2 mA (typically with US) |
| آؤٹ پٹ کی تعداد (ڈیجیٹل ان پٹ) | 3 (undelayed: 13/14, 23/24/34) |
| آؤٹ پٹ کی تفصیل (الارم آؤٹ پٹس) | PNP |
| مربع کل کرنٹ (ڈیجیٹل ان پٹ) | 108 A2(observe derating) |
| سوئچنگ وولٹیج (ڈیجیٹل ان پٹ) | min. 12 V AC/DC |
| استعمال کی پابندی (ڈرائنگز) | EMC: class A product, see manufacturer's declaration in the download area |
| انرش کرنٹ (محیط حالات) | typ. 28 A (Δt = 30 µs at Us) |
| آؤٹ پٹ تفصیل (ڈیجیٹل ان پٹ) | 2 N/O contacts each in series, safety-related, floating |
| سوئچنگ کی صلاحیت (ڈیجیٹل ان پٹ) | min. 60 mW |
| کنکرنس ان پٹ 1/2 (بجلی کی فراہمی) | ∞ |
| سوئچنگ فریکوئنسی (ڈیجیٹل ان پٹ) | 0.5 Hz (depending on the set delay time) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 240.000 g |
| (حفاظت سے متعلق خصوصیت کا ڈیٹا) | Safe isolation, reinforced insulation 6 kV between (A1, A2, S11, S12, S21, S22, S34, M1) and enabling current path (13/14) and enabling current path (23/24/34) and enabling current path (47/48/58) |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| زیادہ سے زیادہ انرش کرنٹ (الارم آؤٹ پٹس) | 500 mA (Δt = 10 ms at Us) |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | non-safety-related |
| ان پٹ کی تفصیل (بجلی کی فراہمی) | non-safety-related |
| حفاظتی سرکٹ (محیط حالات) | Serial protection against polarity reversal Suppressor diode |
| مکینیکل سروس لائف (ڈیجیٹل ان پٹ) | 10x 106cycles |
| کارکردگی کی سطح (PL) (کنکشن ڈیٹا) | e (4 A DC13; 5 A AC15; 8760 switching cycles/year) |
| شارٹ سرکٹ تحفظ (الارم آؤٹ پٹس) | Yes |
| امریکہ میں پک اپ کا عام وقت (گھڑی کے آؤٹ پٹس) | 500 ms (with Uswhen controlled via A1) |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (جنرل) | 12 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (جنرل) | 24 |
| جھٹکا (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 10g (operation), 15g (transport) |
| امریکہ میں عام ریلیز کا وقت (گھڑی کے آؤٹ پٹس) | < 25 ms (when controlled via S12 and S22 (only for undelayed contacts)) |
| Protective circuit/component (Power supply) | Varistor |
| امریکہ میں عام ردعمل کا وقت (گھڑی کے آؤٹ پٹس) | < 40 ms (automatic start) |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -35 °C ... 60 °C (observe derating) |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (جنرل) | 0.2 mm² |
| مسلسل کرنٹ کو محدود کرنا (ڈیجیٹل ان پٹ) | 6 A |
| امریکہ میں بجلی کی کھپت (محیط حالات) | typ. 1.92 W |
| حفاظتی سرکٹ/جزو (الارم آؤٹ پٹس) | Suppressor diode |
| ان پٹ موجودہ رینج "0" سگنل (بجلی کی فراہمی) | 0 mA ... 2 mA |
| ان پٹ وولٹیج کی حد "0" سگنل (بجلی کی فراہمی) | 0 V DC ... 5 V DC |
| ان پٹ وولٹیج کی حد "1" سگنل (بجلی کی فراہمی) | 11 V DC ... 30 V DC |
| کرنٹ (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | max. 100 mA |
| سیفٹی انٹیگریٹی لیول (SIL) (کنکشن ڈیٹا) | 3 |
| وولٹیج (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | approx. 23 V DC (US- 1 V) |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (جنرل) | 0.2 mm² |
| موافقت (حفاظت سے متعلق خصوصیت کا ڈیٹا) | CE-compliant |
| عہدہ (حفاظت سے متعلق خصوصیت کا ڈیٹا) | Air clearances and creepage distances between the power circuits |
| عہدہ (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | M1 |
| کم از کم انسٹی ٹیوٹ کے تحفظ کی ڈگری مقام (وقت) | IP54 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| ریٹیڈ کنٹرول سپلائی موجودہ IS (محیط حالات) | typ. 80 mA |
| آلودگی کی ڈگری (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 2 |
| آؤٹ پٹ کی تعداد (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | 1 |
| آؤٹ پٹ کی تفصیل (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | PNP |
| اوور وولٹیج زمرہ (حفاظت سے متعلق خصوصیت کا ڈیٹا) | III |
| زیادہ سے زیادہ قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) (جہت) | 75 % (on average, 85% infrequently, non-condensing) |
| معیارات/ضابطے (حفاظت سے متعلق خصوصیت کا ڈیٹا) | DIN EN 50178 |
| کمپن (آپریشن) (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 10 Hz ... 150 Hz, 2g |
| زیادہ سے زیادہ قابل اجازت رشتہ دار نمی (آپریشن) (جہت) | 75 % (on average, 85% infrequently, non-condensing) |
| زیادہ سے زیادہ قابل اجازت مجموعی کنڈکٹر مزاحمت (بجلی کی فراہمی) | 150 Ω |
| ریٹیڈ کنٹرول سرکٹ سپلائی وولٹیج US (محیط حالات) | 24 V DC -20 % / +25 % |
| زیادہ سے زیادہ انرش کرنٹ (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | 500 mA (Δt = 10 ms at Us) |
| شرح شدہ موصلیت وولٹیج (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 250 V AC |
| سیفٹی انٹیگریٹی لیول کلیم لمٹ (SIL CL) (کنکشن ڈیٹا) | 3 |
| IEC 60947-5-1 (ڈیجیٹل ان پٹس) کے مطابق سوئچنگ کی صلاحیت | 4 A (24 V (DC13)) |
| شارٹ سرکٹ پروٹیکشن (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | Yes |
| حفاظتی سرکٹ/جزو (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | Suppressor diode |
| شرح شدہ سرج وولٹیج/ موصلیت (حفاظت سے متعلق خصوصیت کا ڈیٹا) | Basic insulation 4 kV between all current paths and housing |
پروڈکٹ کی وضاحت
Safety relay for emergency stop, safety doors, light curtains up to SIL 3, category 4, PL e, 1 or 2 channel operation, transverse short circuit detection, reactivatable, return/excitation delay from 0
