PSR-SCP-24DC/TS/SDOR4/4X1

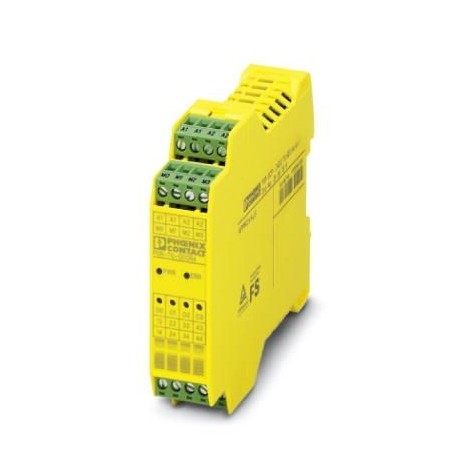

PSR-SCP- 24DC/TS/SDOR4/4X1 2986096 PHOENIX CONTACT Extension module
$0.00امریکی ڈالر
3330 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356536554
(اوقات):IP54
آرڈرکی:2986096
(جنرل):5 lbf-in. ... 7 lbf-in.
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356536554 |
| (اوقات) | IP54 |
| آرڈرکی | 2986096 |
| (جنرل) | 5 lbf-in. ... 7 lbf-in. |
| کیٹلاگ صفحہ | Page 294 (C-6-2017) |
| گہرائی (نوٹ) | 114.5 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 22.5 mm |
| اونچائی (نوٹ) | 99 mm |
| (بجلی کی فراہمی) | 4 A (gL/gG for low-demand applications) |
| ٹارک (جنرل) | 0.5 Nm ... 0.6 Nm |
| اصل ملک | DE (Germany) |
| (کنکشن ڈیٹا) | 3 (2-channel parameterization) |
| خالص وزن (ٹائمز) | 220 g |
| پلگ ایبل (جنرل) | Yes |
| حسب ضرورت ٹیرف نمبر | 85371098 |
| (محیط حالات) | 54 mA (At 24 V DC, relay outputs not set) |
| رہائش کا رنگ (ٹائمز) | yellow |
| چڑھنے کی قسم (ٹائمز) | DIN rail mounting |
| سکرو تھریڈ (جنرل) | M3 |
| ہاؤسنگ میٹریل (ٹائمز) | Polyamide PA non-reinforced |
| بڑھتے ہوئے مقام (ٹائمز) | On horizontal DIN rail |
| زمرہ (کنکشن ڈیٹا) | 1 (1-channel parameterization) |
| آؤٹ پٹ فیوز (بجلی کی فراہمی) | 6 A (gL / gG) |
| اتارنے کی لمبائی (عام) | 7 mm |
| کنکشن کا طریقہ (عام) | Screw connection |
| رابطے کی قسم (بجلی کی فراہمی) | 4 relay output contacts |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| تحفظ کی ڈگری (ٹائمز) | IP20 |
| عہدہ (کنکشن ڈیٹا) | EN 50156 |
| زیادہ سے زیادہ اونچائی (طول و عرض) | max. 2000 m (See Appendix "Using PSR-TRISAFE modules at altitudes greater than 2000 m above sea level") |
| بازیابی کا وقت (الارم آؤٹ پٹس) | < 10 s |
| رسپانس ٹائم (الارم آؤٹ پٹس) | max. 50 ms |
| اسٹیٹس ڈسپلے (بجلی کی فراہمی) | 4 x green LEDs |
| برائے نام آپریٹنگ موڈ (ٹائمز) | 100% operating factor |
| رابطہ مواد (بجلی کی فراہمی) | AgSnO2(From HW03)AgCuNi + 0.2 - 0.4 μm Au (up to HW02) |
| اسٹاپ زمرہ (کنکشن ڈیٹا) | 0 |
| آؤٹ پٹ کی تعداد (بجلی کی فراہمی) | 4 (Single-channel) |
| سوئچنگ کرنٹ (بجلی کی فراہمی) | min. 3 mA (from HW 03) |
| سوئچنگ وولٹیج (بجلی کی فراہمی) | min. 12 V AC/DC (from HW 03) |
| آؤٹ پٹ تفصیل (بجلی کی فراہمی) | Relay contacts, safety-related N/O contacts |
| سوئچنگ کی صلاحیت (بجلی کی فراہمی) | min. 60 mW |
| اسٹیٹس ڈسپلے (محیط حالات) | 1 x green LED, 1 x red LED |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 220.000 g |
| (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 10g (Δt = 16 ms, continuous shock, 1000 shocks in each space direction) |
| ہوا کا دباؤ (آپریشن) (جہت) | 70 kPa ... 108 kPa (up to 3000 m above sea level) |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| مکینیکل سروس لائف (بجلی کی فراہمی) | 10x 106cycles |
| حفاظتی سرکٹ (محیط حالات) | Yes, within the scope of the operating voltage limits |
| کارکردگی کی سطح (PL) (کنکشن ڈیٹا) | c (1-channel parameterization) |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (جنرل) | 12 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (جنرل) | 24 |
| مسلسل کرنٹ کو محدود کرنا (بجلی کی فراہمی) | 4 A (see to derating) |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -20 °C ... 55 °C (see to derating) |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (جنرل) | 0.2 mm² |
| ہوا کا دباؤ (اسٹوریج/ٹرانسپورٹ) (جہت) | 66 kPa ... 108 kPa (up to 3500 m above sea level) |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| سیفٹی انٹیگریٹی لیول (SIL) (کنکشن ڈیٹا) | max. 3 (Reference IEC 61508) |
| وولٹیج (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | 24 V DC (Supply via A1/A2) |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (جنرل) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (جنرل) | 0.2 mm² |
| عہدہ (حفاظت سے متعلق خصوصیت کا ڈیٹا) | Air clearances and creepage distances between the power circuits |
| کم از کم انسٹی ٹیوٹ کے تحفظ کی ڈگری مقام (وقت) | IP54 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -20 °C ... 70 °C |
| ریٹیڈ کنٹرول سپلائی موجودہ IS (محیط حالات) | Electrical supply via PSR-TBUS |
| جھٹکا (آپریشن) (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 10g (Δt = 11 ms, three shocks in each space direction) |
| آلودگی کی ڈگری (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 2 |
| آؤٹ پٹ کی تعداد (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | 4 |
| آؤٹ پٹ کی تفصیل (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | Digital |
| اوور وولٹیج زمرہ (حفاظت سے متعلق خصوصیت کا ڈیٹا) | III |
| تحفظ کی قسم (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | Yes, within the scope of the operating voltage limits |
| زیادہ سے زیادہ قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) (جہت) | 75 % (On average, 85 % occasionally) |
| معیارات/ضابطے (حفاظت سے متعلق خصوصیت کا ڈیٹا) | DIN EN 50178 |
| کمپن (آپریشن) (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 2g |
| زیادہ سے زیادہ قابل اجازت رشتہ دار نمی (آپریشن) (جہت) | 75 % (On average, 85 % occasionally) |
| ریٹیڈ کنٹرول سرکٹ سپلائی وولٹیج US (محیط حالات) | 24 V DC (Electrical supply via PSR-TBUS) |
| شرح شدہ موصلیت وولٹیج (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 250 V AC |
| سیفٹی انٹیگریٹی لیول کلیم لمٹ (SIL CL) (کنکشن ڈیٹا) | 1 (1-channel parameterization) |
| شارٹ سرکٹ پروٹیکشن (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | Yes |
| مسلسل کرنٹ کو محدود کرنا (ریلے آؤٹ پٹس: موجودہ راستے کو فعال کرنا) | 50 mA |
| شرح شدہ سرج وولٹیج/ موصلیت (حفاظت سے متعلق خصوصیت کا ڈیٹا) | 4 kV / basic insulation between output contact current paths (13/14, 23/24, 33/34, 43/44); 6 kV / safe isolation, reinforced insulation between output contact current paths (13/14, 23/24, 33/34, 43/44) and the other circuits |
پروڈکٹ کی وضاحت
Relay output expansion module of the PSR-TRISAFE-M with 4 safe relay output contacts (optionally 4 single-channel relay contacts or 2 two-channel relay contacts), 4 salt. of notice; up to SIL 3, cat.
