PTCB E1 24DC/2A NO

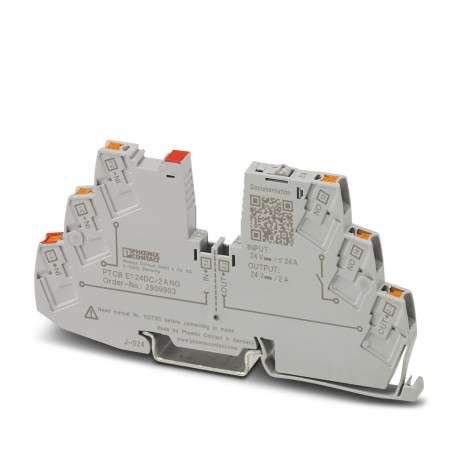

PTCB E1 24DC/2A NO 2909903 PHOENIX CONTACT Electronic device circuit breaker
$0.00امریکی ڈالر
3199 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626408712
آرڈرکی:2909903
(جنرل):≤ 29.5 V DC (inactive)
پیکنگ یونٹ:1 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626408712 |
| آرڈرکی | 2909903 |
| (جنرل) | ≤ 29.5 V DC (inactive) |
| پیکنگ یونٹ | 1 pc |
| (جہت) | 59.6 Hz … 150 Hz (Acceleration 5g; in accordance with IEC 60068-2-6, Test Fc) |
| اصل ملک | DE (Germany) |
| (کنکشن ڈیٹا) | UL 1310 Class 2 Power Units |
| فیوز کی قسم (جنرل) | electronic |
| حسب ضرورت ٹیرف نمبر | 85363010 |
| کارکردگی (عام) | > 99 % |
| اونچائی (طول و عرض) | ≤ 2000 m (amsl (above mean sea level)) |
| وولٹیج ڈراپ (جنرل) | 0.06 V (at 2 A) |
| شرح شدہ وولٹیج (جنرل) | 24 V DC |
| ٹرپنگ کا طریقہ (عام) | E (electronic) |
| قسم (محیط حالات) | DIN rail module, one-piece |
| رنگ (محیط حالات) | traffic grey A RAL 7042 |
| نمی ٹیسٹ (جہت) | 96 h, 95 % RH, 40 °C |
| ریٹیڈ موجودہ IN (جنرل) | 24 A DC (Total current input) |
| کنکشن کا نام (سگنلنگ) | Main circuit OUT |
| گہرائی (کلیدی تجارتی ڈیٹا) | 55.6 mm |
| فیل سیف عنصر (جنرل) | 4 A DC |
| آپریٹنگ وولٹیج (جنرل) | 18 V DC ... 30 V DC |
| بجلی کی کھپت (جنرل) | typ. 0.3 W (No-load operation) |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 6.2 mm |
| (ریموٹ اشارہ رابطہ) | flashing quickly (Channel switched off, external voltage at the output, possible installation error) |
| اونچائی (اہم تجارتی ڈیٹا) | 105.8 mm |
| اتارنے کی لمبائی (سگنلنگ) | 10 mm |
| کنکشن کا طریقہ (سگنلنگ) | Push-in connection |
| ڈائی الیکٹرک طاقت (جنرل) | max. 35 V DC (Load circuit) |
| تاثرات کی مزاحمت (جنرل) | max. 35 V DC |
| شرح شدہ سرج وولٹیج (جنرل) | 0.5 kV |
| مطلوبہ بیک اپ فیوز (جنرل) | not required, integrated failsafe element |
| جھٹکا (آپریشن) (جہت) | 30g (IEC 60068-2-27, Test Ea) |
| درجہ حرارت میں کمی (جنرل) | 21 A (Total current at 60°C) |
| رواداری کی پیمائش I (جنرل) | ± 15 % |
| کنکشن کا نام (الیکٹریکل ڈیٹا) | Remote indication circuit |
| تحفظ کی ڈگری (جہت) | IP20 |
| بڑھتے ہوئے قسم (محیط حالات) | DIN rail: 35 mm |
| اتارنے کی لمبائی (الیکٹریکل ڈیٹا) | 10 mm |
| کمپن (آپریشن) (جہت) | 10 Hz ... 59.6 Hz (Amplitude ±0.35 mm; in accordance with IEC 60068-2-6, Test Fc) |
| کلوزڈ سرکٹ کرنٹ I0 (جنرل) | typ. 12 mA |
| MTBF (IEC 61709, SN 29500) (جنرل) | 28571428 h (at 25°C with 21% load) |
| ماڈیول شروع کرنے کا وقت (عام) | 1 s |
| شٹ ڈاؤن ٹائم لوڈ سرکٹ (جنرل) | ≤ 10 ms (for short circuit > 2.0 x IN) |
| سوئچنگ فنکشن (الیکٹریکل ڈیٹا) | N/O contact |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 27.580 g |
| تحفظ کی کلاس (محیط حالات) | III |
| ڈی سی آپریٹنگ کرنٹ (الیکٹریکل ڈیٹا) | 100 mA DC |
| ڈی سی آپریٹنگ وولٹیج (الیکٹریکل ڈیٹا) | 0 V DC ... 30 V DC |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| کنڈکٹر کراس سیکشن AWG (سگنلنگ) | 24 ... 12 |
| عہدوں کی تعداد (محیط حالات) | 1 |
| کنڈکٹر کراس سیکشن ٹھوس (سگنلنگ) | 0.2 mm² ... 4 mm² |
| معیارات/تفصیلات (کنکشن ڈیٹا) | EN 61000-6-2 |
| چینل ایل ای ڈی آف (ریموٹ اشارہ رابطہ) | off (Channel switched off) |
| چینل ایل ای ڈی سرخ (ریموٹ اشارہ رابطہ) | lit (Channel switched off, over- or undervoltage active) |
| زیادہ سے زیادہ capacitive لوڈ لوڈ سرکٹ (جنرل) | 20000 µF (Depending on the available short-circuit current) |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 60 °C |
| انڈر وولٹیج شٹ ڈاؤن لوڈ سرکٹ (جنرل) | ≤ 17.8 V DC (active) |
| چینل ایل ای ڈی سبز (ریموٹ اشارہ رابطہ) | lit (Channel switched on) |
| کنڈکٹر کراس سیکشن AWG (الیکٹریکل ڈیٹا) | 24 ... 14 |
| سرج وولٹیج شٹ ڈاؤن لوڈ سرکٹ (جنرل) | ≥ 30.5 V DC (active) |
| چینل ایل ای ڈی پیلا (ریموٹ اشارہ رابطہ) | lit (Channel switched on, channel load > 80% ) |
| کنڈکٹر کراس سیکشن ٹھوس (الیکٹریکل ڈیٹا) | 0.2 mm² ... 4 mm² |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 70 °C |
| چینل بند کرنے کے بعد انتظار کا وقت (جنرل) | 5 s (at overload / short circuit) |
| UL 94 (محیط حالات) کے مطابق آتش گیر درجہ بندی | V-0 |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (سگنلنگ) | 0.2 mm² ... 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (سگنلنگ) | 0.2 mm² ... 2.5 mm² |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (الیکٹریکل ڈیٹا) | 0.2 mm² ... 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل ڈیٹا) | 0.2 mm² ... 2.5 mm² |
پروڈکٹ کی وضاحت
Electronic switch for protection of single-channel equipment to protect consumers in 24 V DC in case of overload and short circuit. Easy potential distribution with the components of the CLIPLINE comp
