PTFIX 18X1,5-NS35 YE

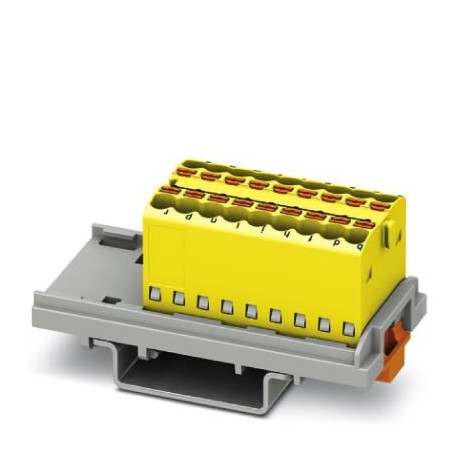

PTFIX 18X1,5-NS35 YE 1046954 PHOENIX CONTACT Distribution block, bridged internally, The blocks can be bridg..
$0.00امریکی ڈالر
4451 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626666990
آرڈرکی:1046954
(ڈرائنگز):2.5 mm² / 0.7 kg
کیٹلاگ صفحہ:Page 433 (C-1-2019)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626666990 |
| آرڈرکی | 1046954 |
| (ڈرائنگز) | 2.5 mm² / 0.7 kg |
| کیٹلاگ صفحہ | Page 433 (C-1-2019) |
| پیکنگ یونٹ | 1 |
| نوٹ (ڈرائنگز) | Notes on operation The blocks can be bridged with one another via the conductor shaft. For corresponding plug-in bridges, see accessories |
| چوڑائی (عام) | 21.6 mm |
| رنگ (ڈرائنگز) | yellow |
| لمبائی (عام) | 58.1 mm |
| UNSPSC 11 (ETIM) | 39121410 |
| ETIM 2.0 (eCl@ss) | EC000897 |
| ETIM 3.0 (eCl@ss) | EC000897 |
| ETIM 4.0 (eCl@ss) | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0 (ETIM) | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0 (ETIM) | 39121410 |
| UNSPSC 21.0 (ETIM) | 39121410 |
| UNSPSC 6.01 (ETIM) | 30211811 |
| سیٹ پوائنٹ (ڈرائنگز) | 1 N |
| UNSPSC 12.01 (ETIM) | 39121410 |
| ASD کی سطح (ڈرائنگز) | 6.12 (m/s2)2/Hz |
| حسب ضرورت ٹیرف نمبر | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| امکانات (ڈرائنگز) | 1 |
| شاک فارم (ڈرائنگز) | Half-sine |
| اونچائی NS 15 (جنرل) | 26.4 mm |
| ایکسلریشن (ڈرائنگز) | 30g |
| ٹیسٹ سپیکٹرم (ڈرائنگز) | Service life test category 2, bogie-mounted |
| صدمے کا دورانیہ (ڈرائنگز) | 18 ms |
| ٹیسٹ فریکوئنسی (ڈرائنگز) | f1= 5 Hz to f2= 250 Hz |
| اونچائی NS 35/7,5 (جنرل) | 28.4 mm |
| اوپن سائڈ پینل (ڈرائنگز) | No |
| ٹیسٹ کی ہدایات (ڈرائنگز) | X-, Y- and Z-axis (pos. and neg.) |
| سطحوں کی تعداد (ڈرائنگز) | 1 |
| انگلیوں کی حفاظت (ڈرائنگز) | guaranteed |
| شاک ٹیسٹ کا نتیجہ (ڈرائنگ) | Test passed |
| eCl@ss 4.0 (درجہ بندی) | 27141120 |
| eCl@ss 4.1 (درجہ بندی) | 27141120 |
| eCl@ss 5.0 (درجہ بندی) | 27141120 |
| eCl@ss 5.1 (درجہ بندی) | 27141120 |
| eCl@ss 6.0 (درجہ بندی) | 27141100 |
| eCl@ss 7.0 (درجہ بندی) | 27141120 |
| eCl@ss 8.0 (درجہ بندی) | 27141120 |
| eCl@ss 9.0 (درجہ بندی) | 27141120 |
| موڑنے والے ٹیسٹ موڑ (ڈرائنگز) | 135 |
| برائے نام کرنٹ IN (ڈرائنگز) | 17.5 A |
| برائے نام وولٹیج اقوام متحدہ (ڈرائنگز) | 500 V |
| مختصر وقتی کرنٹ (ڈرائنگز) | 0.3 kA |
| اتارنے کی لمبائی (طول و عرض) | 8 mm ... 10 mm |
| کنکشن کا طریقہ (طول و عرض) | Push-in connection |
| آلودگی کی ڈگری (ڈرائنگز) | 3 |
| موصل مواد (ڈرائنگز) | PA |
| شرح شدہ سرج وولٹیج (ڈرائنگز) | 6 kV |
| ٹینسائل ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| زیادہ سے زیادہ لوڈ کرنٹ (ڈرائنگز) | 22 A |
| اوور وولٹیج زمرہ (ڈرائنگز) | III |
| عمر رسیدہ ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| کیریئر پر سخت فٹ (ڈرائنگز) | NS 35/NS 15 |
| زیادہ سے زیادہ کل کرنٹ (ڈرائنگز) | 26 A |
| برائے نام کراس سیکشن (ڈرائنگز) | 1.5 mm² |
| رابطوں کی تعداد (ڈرائنگز) | 18 |
| موڑنے والے ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| تھرمل ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| ٹیسٹ کا دورانیہ فی محور (ڈرائنگز) | 0.0013888888889 h |
| ٹریکٹیو فورس سیٹ پوائنٹ (ڈرائنگز) | 50 N |
| موصل مواد گروپ (ڈرائنگز) | I |
| ضروریات، وولٹیج ڈراپ (ڈرائنگز) | ≤ 3.2 mV |
| ہاتھ کی حفاظت کے پیچھے (ڈرائنگز) | guaranteed |
| موڑنے والے ٹیسٹ کی گردش کی رفتار (ڈرائنگز) | 10 rpm |
| اندرونی بیلناکار گیج (جہت) | A1 / B1 |
| وولٹیج ڈراپ ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| سرج وولٹیج ٹیسٹ سیٹ پوائنٹ (ڈرائنگز) | 7.3 kV |
| سرج وولٹیج ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| NF F16-101, NF F10-102 کلاس F (ڈرائنگز) | 2 |
| NF F16-101, NF F10-102 کلاس I (ڈرائنگز) | 2 |
| فی سمت جھٹکوں کی تعداد (ڈرائنگ) | 3 |
| سپورٹ پر سخت فٹ کا نتیجہ (ڈرائنگز) | Test passed |
| شارٹ سرکٹ استحکام کا نتیجہ (ڈرائنگز) | Test passed |
| ٹیسٹ تفصیلات، جھٹکا ٹیسٹ (ڈرائنگز) | DIN EN 50155 (VDE 0115-200):2018-05 |
| درجہ حرارت میں اضافہ ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| آکسیجن انڈیکس (DIN EN ISO 4589-2) (ڈرائنگز) | >32 % |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (جہت) | 14 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (جہت) | 26 |
| اے سی سی میں کنکشن معیاری (طول و عرض) کے ساتھ | IEC 60947-7-1 |
| جھٹکے سے تحفظ کے ٹیسٹ کی تفصیلات (ڈرائنگز) | DIN EN 50274 (VDE 0660-514):2002-11 |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (جہت) | 2.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (جہت) | 0.14 mm² |
| کنڈکٹر کراس سیکشن ٹینسائل ٹیسٹ (ڈرائنگز) | 2.5 mm² |
| فلیم ٹیسٹ کا طریقہ (DIN EN 60695-11-10) (ڈرائنگز) | V0 |
| UL 94 (ڈرائنگز) کے مطابق آتش گیر درجہ بندی | V0 |
| دھواں گیس زہریلا NFPA 130 (SMP 800C) (ڈرائنگز) | passed |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (جہت) | 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (جہت) | 0.14 mm² |
| اے سی سی میں کنکشن معیاری (کنکشن ڈیٹا) کے ساتھ | IEC 60947-7-1 |
| دولن، براڈ بینڈ شور ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| پاور فریکوئنسی کا سامنا وولٹیج سیٹ پوائنٹ (ڈرائنگز) | 1.89 kV |
| سطح کی آتش گیریت NFPA 130 (ASTM E 162) (ڈرائنگز) | passed |
| موڑنے والا ٹیسٹ کنڈکٹر کراس سیکشن/وزن (ڈرائنگز) | 0.14 mm² / 0.2 kg |
| زیادہ سے زیادہ AWG کنڈکٹر کراس سیکشن، لچکدار (طول و عرض) | 14 |
| کم از کم AWG کنڈکٹر کراس سیکشن، لچکدار (طول و عرض) | 20 |
| کنڈکٹر کراس سیکشن شارٹ سرکٹ ٹیسٹنگ (ڈرائنگز) | 2.5 mm² |
| UL 94 (کنکشن ڈیٹا) کے مطابق آتش گیر درجہ بندی | V0 |
| ٹھنڈے موسم میں جامد موصل مواد کا اطلاق (ڈرائنگز) | -60 °C |
| ریل گاڑیوں کے لیے آگ میں برتاؤ (DIN 5510-2) (ڈرائنگز) | Test passed |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت (ڈرائنگز) | 0.56 W |
| کیلوری میٹرک ہیٹ ریلیز NFPA 130 (ASTM E 1354) (ڈرائنگز) | 27,5 MJ/kg |
| پاور فریکوئنسی کا سامنا وولٹیج ٹیسٹ کا نتیجہ (ڈرائنگز) | Test passed |
| ٹیسٹ کی تفصیلات، دولن، براڈ بینڈ شور (ڈرائنگز) | DIN EN 50155 (VDE 0115-200):2018-05 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R22 (ڈرائنگز) | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R23 (ڈرائنگز) | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R24 (ڈرائنگز) | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R26 (ڈرائنگز) | HL 1 - HL 3 |
| دھوئیں کی مخصوص نظری کثافت NFPA 130 (ASTM E 662) (ڈرائنگز) | passed |
| متعلقہ موصلیت کا مواد درجہ حرارت انڈیکس (Elect., UL 746 B) (ڈرائنگز) | 130 °C |
| تھرمل خصوصیات کا ثبوت (سوئی کے شعلے) مؤثر مدت (ڈرائنگز) | 30 s |
| اسکریو لیس ماڈیولر ٹرمینل بلاک ٹمپریچر سائیکلز کے لیے عمر رسیدہ ٹیسٹ (ڈرائنگز) | 192 |
| موصلیت کے مواد کا درجہ حرارت کا اشاریہ (DIN EN 60216-1 (VDE 0304-21)) (ڈرائنگز) | 125 °C |
| کنڈکٹر کراس سیکشن لچکدار، پلاسٹک آستین زیادہ سے زیادہ کے ساتھ ferrule کے ساتھ. (جہت) | 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، پلاسٹک کی آستین کے ساتھ فیرول کے ساتھ۔ (جہت) | 0.14 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے زیادہ سے زیادہ فیرول کے ساتھ۔ (جہت) | 1.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ۔ (جہت) | 0.14 mm² |
| ٹرمینل پوائنٹس کے مکینیکل استحکام کے لیے ٹیسٹ کا نتیجہ (5 ایکس کنڈکٹر کنکشن) (ڈرائنگز) | Test passed |
پروڈکٹ کی وضاحت
Block for distribution, internally bridged, Blocks can be bridged to each other by means of the conductor channel. Adapted plug-in bridges, see accessories, rated voltage: 500 V, rated current: 17.5 A
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Circuit diagram
