PTFIX 2X4-FE

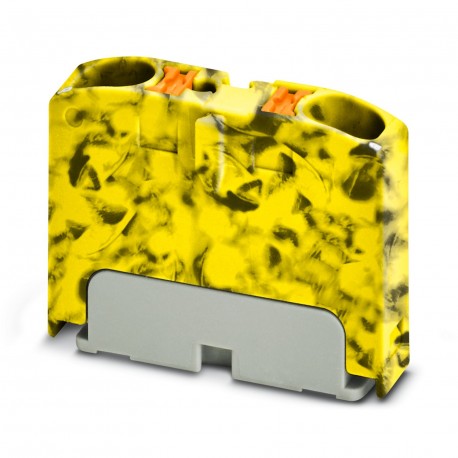

PTFIX 2X4-FE 1028371 PHOENIX CONTACT Block for distribution, Terminal base, rated voltage: 450 V, nominal cu..
$0.00امریکی ڈالر
4687 اسٹاک میں
اہم وضاحتیں
:black (RAL 9005)
نوٹ:The IEC 60947-7-1 standard applies for the use of mounting accessories.
رنگ:multicolored
گہرائی:21.7 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| black (RAL 9005) | |
| نوٹ | The IEC 60947-7-1 standard applies for the use of mounting accessories. |
| رنگ | multicolored |
| گہرائی | 21.7 mm |
| چوڑائی | 6.2 mm |
| اونچائی | 28.6 mm |
| نتیجہ | Test passed |
| سپیکٹرم | Service life test category 2, bogie-mounted |
| ASD سطح | 6.12 (m/s²)²/Hz |
| تعدد | f1= 5 Hz to f2= 250 Hz |
| نبض کی شکل | Half-sine |
| انقلابات | 135 |
| سرعت | 3.12g |
| مصنوعات کی قسم | Distributor terminal block |
| چڑھنے کی قسم | for snapping onto a DIN rail adapter |
| تفصیلات | DIN EN 50155 (VDE 0115-200):2008-03 |
| قطاروں کی تعداد | 1 |
| گردش کی رفتار | 10 rpm |
| صدمے کا دورانیہ | 18 ms |
| برائے نام کرنٹ | 32 A |
| برائے نام وولٹیج | 450 V (in accordance with IEC 60998-2-2) |
| سائیڈ پینل کھولیں۔ | No |
| ٹیسٹ کی ہدایات | X-, Y- and Z-axis |
| آرٹیکل پر نظر ثانی | 02 |
| اتارنے کی لمبائی | 10 mm ... 12 mm |
| نمائش کا وقت | 30 s |
| کراس سیکشن AWG | 24 ... 10 (converted acc. to IEC) |
| درجہ حرارت کے چکر | 192 |
| موصلیت کا مواد | PA |
| شرح شدہ سرج وولٹیج | 8 kV |
| زیادہ سے زیادہ لوڈ کرنٹ | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| اوور وولٹیج کیٹیگری | III |
| زیادہ سے زیادہ کل کرنٹ | The maximum load current of the individual terminal point must not be exceeded. |
| برائے نام کراس سیکشن | 4 mm² |
| رابطوں کی تعداد | 2 |
| ٹیسٹ وولٹیج سیٹ پوائنٹ | 9.8 kV |
| ٹیسٹ کا دورانیہ فی محور | 5 h |
| ریٹیڈ کراس سیکشن AWG | 12 |
| موصل مواد گروپ | I |
| اندرونی بیلناکار گیج | A4 |
| کنڈکٹر کراس سیکشن سخت | 0.2 mm² ... 6 mm² |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 70 °C |
| کنڈکٹر کراس سیکشن/وزن | 0.2 mm² / 0.2 kg |
| فی سمت جھٹکوں کی تعداد | 3 |
| محیطی درجہ حرارت (فعالیت) | -5 °C ... 70 °C |
| محیطی درجہ حرارت (آپریشن) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| فی لیول کنکشنز کی تعداد | 2 |
| کنڈکٹر کراس سیکشن لچکدار | 0.2 mm² ... 4 mm² |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC 60998-2-2 |
| قابل اجازت نمی (آپریشن) | 20 % ... 90 % |
| درجہ حرارت میں اضافہ ٹیسٹ کی ضرورت | Increase in temperature ≤ 45 K |
| قلیل وقت موجودہ 4 mm² کا مقابلہ | 0.48 kA |
| قلیل وقت موجودہ 6 mm² کا مقابلہ | 0.72 kA |
| کنڈکٹر کراس سیکشن، سخت [AWG] | 20 ... 10 (converted acc. to IEC) |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| دھواں گیس زہریلا NFPA 130 (SMP 800C) | passed |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| کنڈکٹر کراس سیکشن، لچکدار [AWG] | 24 ... 12 (converted acc. to IEC) |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| سطح کی آتش گیریت NFPA 130 (ASTM E 162) | passed |
| ٹھنڈ میں جامد موصل مواد کی درخواست | -60 °C |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 1.02 W |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| دھوئیں کی مخصوص نظری کثافت NFPA 130 (ASTM E 662) | passed |
| لچکدار کنڈکٹر کراس سیکشن (پلاسٹک کی آستین کے ساتھ فیرول) | 0.2 mm² ... 4 mm² |
| متعلقہ موصلیت کے مواد کا درجہ حرارت انڈیکس (Elect., UL 746 B) | 130 °C |
| کنڈکٹر کراس سیکشن لچکدار (پلاسٹک کی آستین کے بغیر فیرول) | 0.2 mm² ... 4 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، پلاسٹک آستین کے ساتھ TWIN فیرول کے ساتھ | 0.5 mm² ... 1 mm² |
پروڈکٹ کی وضاحت
Distribution block, Base terminal, rated voltage: 800 V, rated current: 32 A, number of connections: 2, connection type: Push-in connection, Sizing cross-section: 4 mm², cross-section: 0.2 mm² - 6 mm²
