PV-FT-CM-C-6-300-RD-SP

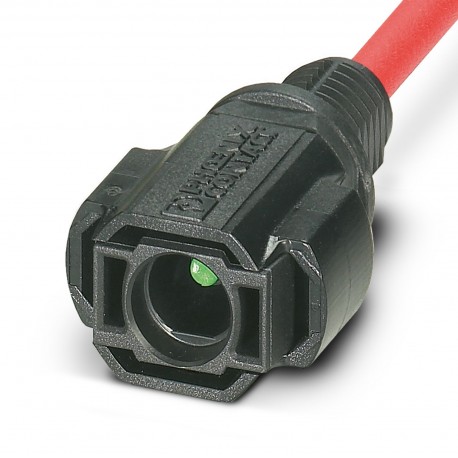

PV-FT-CM-C-6-300-RD-SP 1705200 PHOENIX CONTACT Photovoltaic connector
$0.00امریکی ڈالر
4029 اسٹاک میں
اہم وضاحتیں
:• WARNING: Only electrically qualified personnel may install and operate the product. They must observe the following safety notes. The qualified personnel must be familiar with the basics of electrical engineering. They must be able to recognize and prevent danger. The relevant symbol on the packaging indicates that only personnel familiar with electrical engineering are allowed to install and operate the product.
رنگ:black
چوڑائی:26.3 mm
اونچائی:26.3 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| • WARNING: Only electrically qualified personnel may install and operate the product. They must observe the following safety notes. The qualified personnel must be familiar with the basics of electrical engineering. They must be able to recognize and prevent danger. The relevant symbol on the packaging indicates that only personnel familiar with electrical engineering are allowed to install and operate the product. | |
| رنگ | black |
| چوڑائی | 26.3 mm |
| اونچائی | 26.3 mm |
| لمبائی | 41.5 mm |
| کیبل کی قسم | S03 |
| حفاظتی نوٹ | • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. |
| کیبل کی لمبائی | 300 mm |
| ہالوجن سے پاک | yes |
| مصنوعات کی قسم | Panel feed-through |
| سیل مواد | EPDM |
| پروڈکٹ فیملی | SUNCLIX |
| کیبل کا ڈھانچہ | 84 x 0.30 mm Ø litz wires, tin-plated, 1x bunched |
| رابطہ کی سطح | Silver Ag |
| داخل کرنے کی قوت | 45 N ±10 N |
| آرٹیکل پر نظر ثانی | 10 |
| رابطہ مواد | Cu |
| شعلہ مزاحمت | no |
| ہاؤسنگ میٹریل | PPE |
| تحفظ کی کلاس | II |
| دستبرداری کی قوت | 250 N ±50 N (when locked) |
| تیل کے خلاف مزاحمت | no |
| ٹارک کو سخت کرنا | 1.8 Nm ±0.1 Nm |
| مزاحمت سے رابطہ کریں۔ | 0.45 mΩ |
| کیبل کراس سیکشن | 6 mm² |
| کیبل مہر مواد | Elastosil LR 3065/50 |
| آلودگی کی ڈگری | 2 |
| جہتی ڈرائنگ | |
| موصلیت کا مواد | mPPE |
| عہدوں کی تعداد | 1 |
| ٹیسٹ وولٹیج، کیبل | ≥ 8 kV AC (Spark test online (standard designation)) |
| کیبل پل آؤٹ فورس | > 80 N |
| شرح شدہ وولٹیج (III/2) | 1000 V |
| ایک تار، مواد | Cu |
| بیرونی میان، رنگ | red, similar to RAL 3000 |
| برائے نام وولٹیج، کیبل | 1.8 kV DC (max U (conductor / conductor, ungrounded system)) |
| بیرونی میان، مواد | PE-X |
| بیرونی کیبل قطر | 5.40 mm ±0.15 mm |
| کیریئر مواد سے رابطہ کریں۔ | PPE |
| رابطہ سطح مواد | Ag |
| شرح شدہ کرنٹ (6.0 mm²) | 40 A |
| رہائش کے حصے کا رنگ | black |
| موصل مواد گروپ | III |
| سنگل تار، کراس سیکشن | 6 mm² |
| اندراج/نکالنے کے چکر | 100 |
| شرح شدہ سرج وولٹیج (III/2) | 12 kV |
| محیطی درجہ حرارت (اسمبلی) | -25 °C ... 50 °C |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 85 °C |
| تحفظ کی ڈگری (پلگ ان نہیں) | IP20 |
| تحفظ کی ڈگری (جب پلگ ان ہو) | IP66 / IP68 (2 m / 24 h) |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| سب سے چھوٹا موڑنے والا رداس، فکسڈ انسٹالیشن | 27 mm (5x Ø) |
| سب سے چھوٹا موڑنے والا رداس، حرکت پذیر تنصیب | 54 mm (10x Ø) |
| اے سی سی میں انفرادی لٹز کی ساخت۔ VDE 0295 / سب سے چھوٹی تار قطر کے ساتھ | 84x0.3 |
پروڈکٹ کی وضاحت
Conect. plug. to be apar. front wall, Article family: Sunclix, housing material: PPE, color: black, number of poles: 1, min. conductor section: 6 mm², Connection type: Crimping, Contact connection typ
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
