Q 0,75/4FL/11-M20KU-ESA

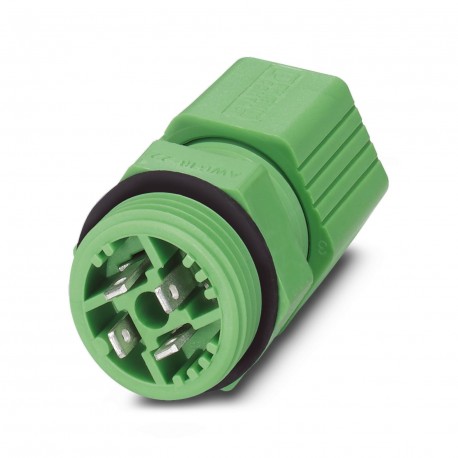

Q 0,75/4FL/11-M20KU-ESA 1640650 PHOENIX CONTACT Panel feed-through
$0.00امریکی ڈالر
4737 اسٹاک میں
اہم وضاحتیں
:160 V DC
چوڑائی:22 mm
اونچائی:22 mm
لمبائی:42.3 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 160 V DC | |
| چوڑائی | 22 mm |
| اونچائی | 22 mm |
| لمبائی | 42.3 mm |
| ڈھال | no |
| مصنوعات کی قسم | Panel feed-through |
| اسمبلی نوٹ | If the conductor is reconnected, it must be cut off above the last contact point. QUICKON components may only be operated when under no load. |
| چڑھنے کی قسم | Front mounting M20 |
| رنگ (رہائش) | green (RAL 6021) |
| اثر طاقت | IK06 |
| مواد سے رابطہ کریں۔ | Cu alloy |
| مٹیریل ہاؤسنگ | PA |
| پوزیشن مارکنگ | 1, 2, 3, 4 |
| مزاحمت سے رابطہ کریں۔ | < 3 mΩ |
| برائے نام موجودہ IN | 9 A |
| برائے نام وولٹیج اقوام متحدہ | 160 V AC |
| آلودگی کی ڈگری | 3 |
| جہتی ڈرائنگ | |
| عہدوں کی تعداد | 4 |
| تحفظ کی ڈگری | IP65 |
| اوور وولٹیج کیٹیگری | III |
| درجہ بند وولٹیج (II/2) | 320 V (with insulating sleeve) |
| رابطوں کی تعداد | 4 |
| شرح شدہ وولٹیج (III/3) | 160 V (with insulating sleeve) |
| رینچ سائز یونین نٹ | 22 mm |
| درجہ بند وولٹیج (III/2) | 160 V (with insulating sleeve) |
| مواد سے رابطہ کی سطح | Sn |
| مادی تار کی موصلیت | PVC / PE |
| شرح شدہ سرج وولٹیج (III/3) | 4 kV |
| ٹارک یونین نٹ کو سخت کرنا | 2.5 Nm |
| رنچ سائز رابطہ کیریئر | 22 mm |
| کنکشن کراس سیکشن AWG | 18 ... 16 |
| کنڈکٹر کراس سیکشن ٹھوس | 0.34 mm² ... 0.75 mm² |
| ٹارک کو سخت کرنا لاکنگ نٹ | 3.75 Nm |
| محیطی درجہ حرارت (آپریشن) | -25 °C ... 80 °C (Specifications of the cable manufacturer must be observed.) |
| کنڈکٹر کراس سیکشن لچکدار | 0.34 mm² ... 0.75 mm² |
| ٹارک رابطہ کیریئر کو سخت کرنا | 3.75 Nm |
| فی پوزیشن کنکشنز کی تعداد | 1 |
| تار کا قطر بشمول موصلیت | 2.5 mm |
| کنکشن کا طریقہ آلہ کی طرف | Manual solder/slip on connection |
| کنڈکٹر سے منسلک ہونے پر درجہ حرارت | -5 °C ... 50 °C |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| ایک ہی کراس سیکشن کے کنڈکٹرز کے درمیان کنکشن کی فریکوئنسی | 10 (if the conductor is connected more than once, seal and cap may need to be replaced.) |
| اے سی سی میں انفرادی لٹز کی ساخت۔ VDE 0295 / سب سے چھوٹی تار قطر کے ساتھ | Class 2-6 // 0.34 mm²: 0.1 mm; 0.5 - 0.75 mm²: 0.15 mm |
پروڈکٹ کی وضاحت
QUICKON wall-mounted tooling, for external wall mounting with manual welding connection/flat plug connection, 2.8 mm x 0.8 mm. 4 poles.
