QUINT-BUFFER/24DC/20

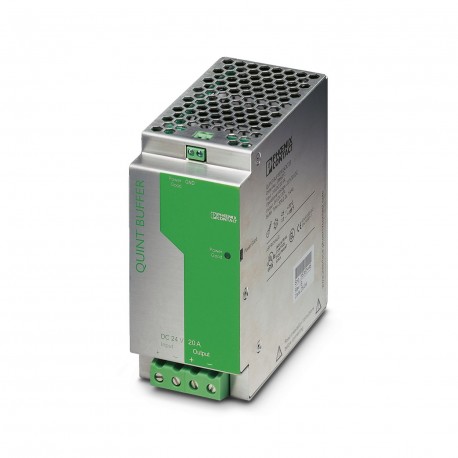

QUINT-BUFFER/24DC/20 2866213 PHOENIX CONTACT Buffer module
$0.00امریکی ڈالر
4551 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4017918959739
آرڈرکی:2866213
(سگنلنگ):15 Hz ... 150 Hz, 2.3g, 90 min.
کیٹلاگ صفحہ:Page 586 (IF-2009)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4017918959739 |
| آرڈرکی | 2866213 |
| (سگنلنگ) | 15 Hz ... 150 Hz, 2.3g, 90 min. |
| کیٹلاگ صفحہ | Page 586 (IF-2009) |
| پیکنگ یونٹ | 1 pc |
| (آؤٹ پٹ ڈیٹا) | 1 kV (type test) |
| اصل ملک | CN (China) |
| جھٹکا (سگنلنگ) | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| وولٹیج (سگنلنگ) | 10 V |
| تبصرے (سگنلنگ) | Criterion B |
| حسب ضرورت ٹیرف نمبر | 85049091 |
| (محیط حالات) | 4 s (1 A) |
| سکرو تھریڈ (جنرل) | M4 |
| کارکردگی (آؤٹ پٹ ڈیٹا) | > 95 % |
| خالص وزن (آؤٹ پٹ ڈیٹا) | 1 kg |
| UL منظوری (سگنلنگ) | UL/C-UL listed UL 508 |
| آؤٹ پٹ پاور (ان پٹ ڈیٹا) | 480 W |
| شور کا اخراج (سگنلنگ) | EN 55011 (EN 55022) |
| شور کی قوت مدافعت (سگنلنگ) | EN 61000-6-2:2005 |
| اتارنے کی لمبائی (عام) | 10 mm |
| موسمیاتی کلاس (جہت) | 3K3 (in acc. with EN 60721) |
| کنکشن کا طریقہ (عام) | Screw connection |
| گہرائی (کلیدی تجارتی ڈیٹا) | 125 mm |
| تعدد کی حد (سگنلنگ) | 0.15 MHz ... 80 MHz |
| IQ ٹیکنالوجی (آؤٹ پٹ ڈیٹا) | no |
| میموری میڈیم (آؤٹ پٹ ڈیٹا) | Internal, capacity |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 64 mm |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| اونچائی (اہم تجارتی ڈیٹا) | 130 mm |
| بقایا لہر (ان پٹ ڈیٹا) | < 100 mVPP(buffer mode) |
| رابطہ ڈسچارج (سگنلنگ) | 8 kV |
| تحفظ کی کلاس (آؤٹ پٹ ڈیٹا) | III |
| بڑھتے ہوئے مقام (آؤٹ پٹ ڈیٹا) | horizontal DIN rail NS 35, EN 60715 |
| ٹیسٹ فیلڈ کی طاقت (سگنلنگ) | 10 V/m |
| تحفظ کی قسم (ان پٹ ڈیٹا) | Transient surge protection |
| آلودگی کی ڈگری (جہت) | 2 |
| تاثرات کی مزاحمت (ان پٹ ڈیٹا) | < 35 V DC (buffer mode) |
| سلسلہ میں کنکشن (ان پٹ ڈیٹا) | yes |
| تحفظ کی ڈگری (جہت) | IP20 |
| کم وولٹیج کی ہدایت (سگنلنگ) | Conformance with LV directive 2006/95/EC |
| جہاز سازی کی منظوری (سگنلنگ) | DNV GL (EMC A), ABS |
| معیارات/ضابطے (سگنلنگ) | EN 61000-4-11 |
| کمپن (آپریشن) (سگنلنگ) | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| بفر پیریڈ (محیط حالات) | 0.2 s (20 A) |
| تحفظ کی ڈگری (آؤٹ پٹ ڈیٹا) | IP20 |
| اسمبلی ہدایات (آؤٹ پٹ ڈیٹا) | alignable: horizontally 0 mm, vertically 50 mm |
| متوازی کنکشن (ان پٹ ڈیٹا) | Yes, for increasing the buffer time and for redundancy |
| برائے نام آؤٹ پٹ وولٹیج (ان پٹ ڈیٹا) | 24 V DC (depending on the input voltage) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 1,000.000 g |
| آؤٹ پٹ کا نام (کنکشن ڈیٹا، آؤٹ پٹ) | Active (high = buffer module is loaded) |
| سکرو تھریڈ (کنکشن ڈیٹا، ان پٹ) | M4 |
| معیاری - محفوظ تنہائی (سگنلنگ) | DIN VDE 0106-101 |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 25; |
| سکرو تھریڈ (کنکشن ڈیٹا، آؤٹ پٹ) | M3 |
| آپریٹنگ وولٹیج ڈسپلے (آؤٹ پٹ ڈیٹا) | Green LED |
| تحفظ کی قسم (محیط حالات) | Transient surge protection |
| موجودہ کھپت (محیط حالات) | approx. 0.1 A |
| ان پٹ وولٹیج کی حد (محیط حالات) | 22.5 V DC ... 30 V DC |
| MTBF (IEC 61709, SN 29500) (آؤٹ پٹ ڈیٹا) | > 500000 h |
| برائے نام آؤٹ پٹ کرنٹ (IN) (ان پٹ ڈیٹا) | 20 A |
| آؤٹ پٹ وولٹیج (کنکشن ڈیٹا، آؤٹ پٹ) | + 24 V |
| معیاری - برقی حفاظت (سگنلنگ) | EN 60950-1/VDE 0805 (SELV) |
| اسٹیٹس ڈسپلے (کنکشن ڈیٹا، آؤٹ پٹ) | LED "Power Good", green |
| برقی مقناطیسی مطابقت (سگنلنگ) | Conformance with EMC Directive 2014/30/EU |
| حفاظتی سرکٹ/جزو (ان پٹ ڈیٹا) | Suppressor diode, 35 V DC |
| اتارنے کی لمبائی (کنکشن ڈیٹا، ان پٹ) | 10 mm |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (جنرل) | 6 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (جنرل) | 20 |
| کنکشن کا طریقہ (کنکشن ڈیٹا، ان پٹ) | Screw connection |
| برائے نام ان پٹ وولٹیج (محیط حالات) | 24 V DC |
| آؤٹ پٹ اوور وولٹیج تحفظ (ان پٹ ڈیٹا) | < 35 V DC |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 70 °C |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (جنرل) | 16 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (جنرل) | 0.5 mm² |
| اے سی سی میں کنکشن معیاری (سگنلنگ) کے ساتھ | CUL |
| آؤٹ پٹ تفصیل (کنکشن ڈیٹا، آؤٹ پٹ) | Power Good |
| موصلیت وولٹیج ان پٹ/آؤٹ پٹ (آؤٹ پٹ ڈیٹا) | 1 kV (routine test) |
| معیاری - ٹرانسفارمرز کی حفاظت (سگنلنگ) | EN 61558-2-17 |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (جنرل) | 10 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (جنرل) | 0.5 mm² |
| موجودہ کھپت (بیکار) (محیط حالات) | approx. 0.1 A |
| ٹارک میکس کو سخت کرنا (کنکشن ڈیٹا، آؤٹ پٹ) | 0.6 Nm |
| اسٹیٹس ڈسپلے پر نوٹ (کنکشن ڈیٹا، آؤٹ پٹ) | Buffer module is loaded: LED ON |
| ٹارک کو سخت کرنا، منٹ (کنکشن ڈیٹا، آؤٹ پٹ) | 0.5 Nm |
| مسلسل لوڈ کرنٹ (کنکشن ڈیٹا، آؤٹ پٹ) | ≤ 20 mA |
| چوٹی سوئچنگ وولٹیجز برائے نام بوجھ (ان پٹ ڈیٹا) | < 100 mVPP(20 MHz) |
| حفاظتی سرکٹ/جزو (محیط حالات) | Suppressor diode, 35 V DC |
| معیاری - حفاظتی اضافی کم وولٹیج (سگنلنگ) | EN 60950-1 (SELV) and EN 60204 (PELV) |
| موجودہ کھپت (زیادہ سے زیادہ) (محیط حالات) | 20.6 A (max.) |
| زیادہ سے زیادہ سوئچنگ وولٹیج (کنکشن ڈیٹا، آؤٹ پٹ) | ≤ 24 V |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| متبادل اسمبلی کے ساتھ گہرائی (کلیدی تجارتی ڈیٹا) | 67 mm |
| متبادل اسمبلی کے ساتھ چوڑائی (کلیدی تجارتی ڈیٹا) | 122 mm |
| متبادل اسمبلی کے ساتھ اونچائی (کلیدی تجارتی ڈیٹا) | 130 mm |
| آؤٹ پٹ وولٹیج کی حد مقرر کرنا (USet) (ان پٹ ڈیٹا) | 22 V DC ... 28.5 V DC |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (کنکشن ڈیٹا، ان پٹ) | 6 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (کنکشن ڈیٹا، ان پٹ) | 20 |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (کنکشن ڈیٹا، آؤٹ پٹ) | 12 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (کنکشن ڈیٹا، آؤٹ پٹ) | 24 |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (کنکشن ڈیٹا، ان پٹ) | 16 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (کنکشن ڈیٹا، ان پٹ) | 0.5 mm² |
| موجودہ کھپت (چارج کرنے کا عمل) (محیط حالات) | 0.6 A (charging process) |
| زیادہ سے زیادہ قابل اجازت رشتہ دار نمی (آپریشن) (جہت) | ≤ 95 % (at 25 °C, non-condensing) |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (کنکشن ڈیٹا، آؤٹ پٹ) | 2.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (کنکشن ڈیٹا، آؤٹ پٹ) | 0.2 mm² |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (کنکشن ڈیٹا، ان پٹ) | 10 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (کنکشن ڈیٹا، ان پٹ) | 0.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (کنکشن ڈیٹا، آؤٹ پٹ) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (کنکشن ڈیٹا، آؤٹ پٹ) | 0.2 mm² |
| معیاری - برقی بجلی کی تنصیبات میں استعمال کے لیے الیکٹرانک آلات اور بجلی کی تنصیبات میں ان کی اسمبلی (سگنلنگ) | EN 50178/VDE 0160 (PELV) |
پروڈکٹ کی وضاحت
24 V DC/20 A buffer module, maintenance-free energy storage based on capacitor. Decoupled input and output. In the download area there is, among other things, a clearly arranged selection table with c
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
