RAD-AI4-IFS

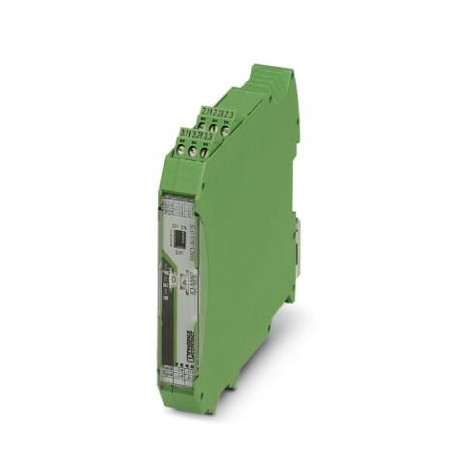

RAD-AI4-IFS 2901537 PHOENIX CONTACT I/O extension module
$0.00امریکی ڈالر
4353 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356610476
آرڈرکی:2901537
(سپلائی):4 mA ... 20 mA (can be set via DIP switches)
کیٹلاگ صفحہ:Page 462 (C-6-2017)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356610476 |
| آرڈرکی | 2901537 |
| (سپلائی) | 4 mA ... 20 mA (can be set via DIP switches) |
| کیٹلاگ صفحہ | Page 462 (C-6-2017) |
| گہرائی (نوٹ) | 114.5 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 17.5 mm |
| (جہت) | -40 °F ... 185 °F |
| اونچائی (نوٹ) | 113 mm |
| اصل ملک | DE (Germany) |
| (کنکشن ڈیٹا) | Red LED (periphery error, ERR) |
| درستگی (سپلائی) | ≤ 0.02 % (at 25 °C) |
| جھٹکا (جہت) | 16g, 11 ms |
| (اسٹیٹس انڈیکیٹر) | Class I, Zone 2, IIC T4 |
| قرارداد (سپلائی) | 16 bit |
| حسب ضرورت ٹیرف نمبر | 85177000 |
| (محیط حالات) | 136 Years (Telcordia standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| اونچائی (طول و عرض) | 2000 m |
| ATEX (اسٹیٹس انڈیکیٹر) | II 3 G Ex nA IIC T4 Gc |
| سپلائی وولٹیج (سپلائی) | ≥ 12 V DC (For passive sensors (via terminal PWR1, +I1)) |
| IECEx (اسٹیٹس انڈیکیٹر) | Ex nA IIC T4 Gc |
| جھٹکا (اسٹیٹس انڈیکیٹر) | 16g, 11 ms |
| ایم ٹی ٹی ایف (محیط حالات) | 771 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| آدانوں کی تعداد (سپلائی) | 4 |
| اینالاگ I/O (اینالاگ ان پٹس) | 50 V (Rated insulation voltage (in each case between the TBUS analog outputs / supply, reinforced insulation according to EN 61010)) |
| جہتی ڈرائنگ (نوٹ) | |
| حفاظتی سرکٹ (سپلائی) | Short-circuit and overload protection |
| سکرو تھریڈ (ٹیسٹ وولٹیج) | M3 |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| موجودہ ان پٹ سگنل (سپلائی) | 0 mA ... 20 mA (can be set via DIP switches) |
| موافقت (اسٹیٹس انڈیکیٹر) | CE-compliant |
| سپلائی وولٹیج کی حد (جنرل) | 19.2 V DC ... 30.5 V DC (DIN rail connector) |
| اتارنے کی لمبائی (ٹیسٹ وولٹیج) | 7 mm |
| کنکشن کا طریقہ (ٹیسٹ وولٹیج) | Screw connection |
| اسٹیٹس ڈسپلے (کنکشن ڈیٹا) | Green LED (supply voltage, PWR) |
| ٹارک کو سخت کرنا (ٹیسٹ وولٹیج) | 0.6 Nm |
| اینالاگ I/O (برقی تنہائی) | 1.5 kV AC (50 Hz, 1 min.) |
| تحفظ کی ڈگری (جہت) | IP20 |
| شور کا اخراج (اسٹیٹس انڈیکیٹر) | EN 61000-6-4 |
| شور سے استثنیٰ (اسٹیٹس انڈیکیٹر) | EN 61000-6-2 |
| UL، USA/کینیڈا (اسٹیٹس انڈیکیٹر) | UL 508 Listed |
| زیادہ سے زیادہ موجودہ کھپت (عام) | ≤ 120 mA (At 24 V DC, at 25°C) |
| زیادہ سے زیادہ موجودہ ان پٹ سگنل (سپلائی) | 22 mA |
| کمپن (آپریشن) (جہت) | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| زہریلا گیس ٹیسٹ (اسٹیٹس انڈیکیٹر) | ISA-S71.04-1985 G3 Harsh Group A |
| عارضی اضافے سے تحفظ (جنرل) | Yes |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 203.700 g |
| ہاؤسنگ میٹریل (محیط حالات) | PA 6.6-FR |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| بڑھتے ہوئے مقام (محیط حالات) | any |
| ان پٹ مزاحمت کرنٹ ان پٹ (سپلائی) | < 70 Ω |
| معیاری عہدہ (اسٹیٹس انڈیکیٹر) | Ex Directive (ATEX) |
| آلودگی کی ڈگری (محیط حالات) | 2 |
| معیارات/ضابطے (اسٹیٹس انڈیکیٹر) | EN-60079-15 |
| کمپن (آپریشن) (اسٹیٹس انڈیکیٹر) | in accordance with IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| اوور وولٹیج زمرہ (محیط حالات) | II |
| درجہ حرارت کا گتانک، عام (سپلائی) | 0.0025 %/K (at -40 °C ... +70 °C) |
| اسمبلی ہدایات (محیط حالات) | on standard DIN rail NS 35 in accordance with EN 60715 |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 70 °C (>55°C derating) |
| قابل اجازت نمی (آپریشن) (جہت) | 20 % ... 85 % |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| کنڈکٹر کراس سیکشن AWG زیادہ سے زیادہ (ٹیسٹ وولٹیج) | 14 |
| کنڈکٹر کراس سیکشن AWG منٹ۔ (ٹیسٹ وولٹیج) | 24 |
| برقی مقناطیسی مطابقت (اسٹیٹس انڈیکیٹر) | Conformance with EMC Directive 2014/30/EU |
| کنڈکٹر کراس سیکشن ٹھوس زیادہ سے زیادہ (ٹیسٹ وولٹیج) | 2.5 mm² |
| کنڈکٹر کراس سیکشن ٹھوس منٹ۔ (ٹیسٹ وولٹیج) | 0.2 mm² |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| کنڈکٹر کراس سیکشن لچکدار زیادہ سے زیادہ (ٹیسٹ وولٹیج) | 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار منٹ. (ٹیسٹ وولٹیج) | 0.2 mm² |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) (جہت) | 20 % ... 85 % |
| UL 94 (اسٹیٹس انڈیکیٹر) کے مطابق آتش گیر درجہ بندی | V0 |
| UL 94 (محیط حالات) کے مطابق آتش گیر درجہ بندی | V0 |
پروڈکٹ کی وضاحت
Radioline: I/O expansion module, 4 analogue current inputs (0/4 mA ... 20 mA)
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
DIN rail connector for DIN rail mounting. Universal for TBUS housing. Gold-plated contacts, 5-pos.
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
