REL-IR4/LDP-48DC/4X21

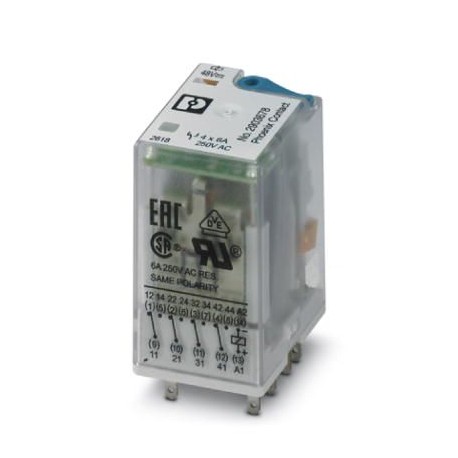

REL-IR4/LDP- 48DC/4X21 2903678 PHOENIX CONTACT Single relay
$0.00امریکی ڈالر
3912 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356758918
آرڈرکی:2903678
(جنرل):IEC 61810
(کنڈلی کی طرف):1 A (at 240 V, AC15)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356758918 |
| آرڈرکی | 2903678 |
| (جنرل) | IEC 61810 |
| (کنڈلی کی طرف) | 1 A (at 240 V, AC15) |
| کیٹلاگ صفحہ | Page 292 (C-7-2013) |
| پیکنگ یونٹ | 10 pc |
| اصل ملک | PL (Poland) |
| حسب ضرورت ٹیرف نمبر | 85364190 |
| موصلیت (جنرل) | Basic insulation |
| کم از کم آرڈر کی مقدار | 10 pc |
| رابطے کی قسم (کنڈلی کی طرف) | 4 PDTs |
| گہرائی (کلیدی تجارتی ڈیٹا) | 35.6 mm |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 21.2 mm |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| رابطہ مواد (کنڈلی کی طرف) | AgNi |
| اونچائی (اہم تجارتی ڈیٹا) | 27.5 mm |
| آلودگی کی ڈگری (جنرل) | 2 |
| آپریٹنگ موڈ (رابطہ کی طرف) | 100% operating factor |
| شرح شدہ سرج وولٹیج (جنرل) | 2.5 kV |
| اوور وولٹیج زمرہ (جنرل) | II |
| سوئچنگ کی صلاحیت (کنڈلی کی طرف) | 2 A (at 24 V, DC13) |
| خالص وزن (SAP) (رابطہ کی طرف) | 34.2 g |
| معیارات/ضابطے (عام) | IEC 60664 |
| بڑھتے ہوئے مقام (رابطہ کی طرف) | any |
| زیادہ سے زیادہ انرش کرنٹ (کوائل سائیڈ) | 16 A (20 ms, N/O contact) |
| کم از کم سوئچنگ کرنٹ (کوائل سائیڈ) | 5 mA (at 24 V) |
| شرح شدہ موصلیت وولٹیج (جنرل) | 250 V AC |
| سوئچ رابطے کی قسم (کوائل سائیڈ) | Single contact |
| تحفظ کی ڈگری (رابطہ کی طرف) | RT I |
| اسٹیٹس ڈسپلے (محیط حالات) | Yellow LED |
| سوئچنگ کی صلاحیت کم سے کم (کنڈلی کی طرف) | 0.12 W |
| ٹیسٹ وولٹیج PDT/PDT (رابطہ کی طرف) | 2 kVrms(50 Hz, 1 min.) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 34.200 g |
| زیادہ سے زیادہ سوئچنگ وولٹیج (کوائل سائیڈ) | 250 V AC/DC |
| کم از کم سوئچنگ وولٹیج (کوائل سائیڈ) | 5 V (At 24 mA) |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| مکینیکل سروس کی زندگی (رابطہ کی طرف) | approx. 2x 107cycles |
| مسلسل کرنٹ کو محدود کرنا (کوائل سائیڈ) | 6 A |
| حفاظتی سرکٹ (محیط حالات) | Damping diode |
| سروس کی زندگی، برقی (رابطہ کی طرف) | see diagram |
| عام ریلیز کا وقت (محیط حالات) | 14 ms |
| اے سی سی میں کنکشن معیاری (عام) کے ساتھ | CSA |
| UL 508 کے مطابق موٹر لوڈ (کوائل سائیڈ) | 1/3 HP, 240 V AC |
| عام ردعمل کا وقت (محیط حالات) | 13 ms |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -40 °C ... 70 °C |
| برائے نام ان پٹ وولٹیج اقوام متحدہ (محیط حالات) | 48 V DC |
| اقوام متحدہ میں عام ان پٹ کرنٹ (محیط حالات) | 22 mA |
| مداخلت کرنے والی درجہ بندی (اوہمک بوجھ) زیادہ سے زیادہ۔ (کنڈلی کی طرف) | 144 W (at 24 V DC) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -40 °C ... 85 °C |
| ٹیسٹ وولٹیج ریلے وائنڈنگ/ریلے رابطہ (رابطہ کی طرف) | 2.5 kVrms(50 Hz, 1 min.) |
| اقوام متحدہ کے حوالے سے ان پٹ وولٹیج کی حد (محیط حالات) | see diagram |
| برائے نام حالت کے لیے بجلی کی کھپت (محیط حالات) | 1.06 W |
پروڈکٹ کی وضاحت
Plug-in industrial relays with power contacts, 4 inverter contacts, test key, status LED, free-flowing diode, mechanical switching position indication, A1+, A2-polarity, coil voltage: 48 V DC
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
