SAC-2P-M12MSB/35,0-910/M12FSB

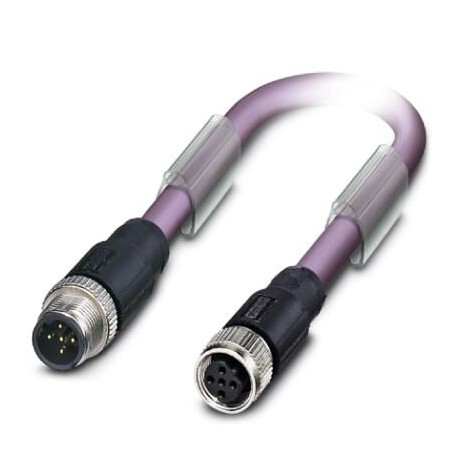

SAC-2P-M12MSB/35,0-910/M12FSB 1085974 PHOENIX CONTACT Bus system cable, PROFIBUS (12 Mbps), 2-position, PUR ..
$0.00امریکی ڈالر
4153 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626876917
آرڈرکی:1085974
(ڈرائنگز):
(مواد):≤ 70 °C (cable, drag chain applications)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626876917 |
| آرڈرکی | 1085974 |
| (ڈرائنگز) | |
| (مواد) | ≤ 70 °C (cable, drag chain applications) |
| پیکنگ یونٹ | 1 |
| ETIM 6.0 (eCl@ss) | EC001262 |
| ETIM 7.0 (eCl@ss) | EC001262 |
| حسب ضرورت ٹیرف نمبر | 85444290 |
| شیلڈنگ (مواد) | Plastic-coated aluminum foil, tinned copper braided shield |
| (محیط حالات) | 60 V DC |
| کیبل کی قسم (مواد) | PROFIBUS |
| توجہ (مواد) | ≤ 0.049 dB/m (at 16 MHz) |
| تار کے رنگ (مواد) | Red, green |
| ایکسلریشن (مواد) | 3 m/s² |
| کیبل وزن (مواد) | 90 kg/km |
| ہالوجن سے پاک (مواد) | in accordance with DIN VDE 0472 part 815 |
| UL AWM طرز (مواد) | 21198 (80°C/300 V) |
| مجموعی طور پر موڑ (مواد) | 2 cores with 2 fillers to the core |
| موڑنے کا رداس (مواد) | 80 mm |
| کیبل کی گنجائش (مواد) | nom. 30 pF/m |
| نوٹ (محیط حالات) | Further products with variable cable lengths can be found in the accessories section |
| لہر کی رکاوٹ (مواد) | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| AWG سگنل لائن (مواد) | 24 |
| کیبل کی ساخت (مواد) | 1x2xAWG24/19 |
| سرکٹ ڈایاگرام (ڈرائنگز) | |
| رابطہ مواد (جنرل) | CuSn |
| کیبل کی لمبائی (ڈرائنگز) | 35 m |
| مواد، گرہ (جنرل) | Zinc die-cast, nickel-plated |
| سگ ماہی مواد (جنرل) | NBR |
| گزرنے والا راستہ (مواد) | 4.5 m |
| گزرنے کی شرح (مواد) | 3 m/s |
| کوڈنگ (محیط حالات) | B - inverse |
| شعلہ مزاحمت (مواد) | UL 1581, Sec. 1060 (FT-1) |
| مواد، فلر (مواد) | PP |
| دیگر مزاحمت (مواد) | Low adhesion |
| eCl@ss 7.0 (درجہ بندی) | 27060308 |
| eCl@ss 9.0 (درجہ بندی) | 27060308 |
| موصل مواد (مواد) | Tin-plated Cu litz wires |
| موصل مزاحمت (مواد) | ≤ 78.6 Ω/km |
| گرفت کے جسم کا مواد (جنرل) | TPU, hardly inflammable, self-extinguishing |
| موصلیت مزاحمت (مواد) | ≥ 5 GΩ*km |
| بیرونی میان، رنگ (مواد) | violet RAL 4001 |
| برائے نام وولٹیج، کیبل (مواد) | 30 V |
| بیرونی میان، مواد (مواد) | PUR |
| ٹیسٹ وولٹیج کور/کور (مواد) | 1500 V (50 Hz, 1 min.) |
| کنڈکٹر کراس سیکشن (مواد) | 2x 0.25 mm² (Signal line) |
| رابطہ کیریئر مواد (جنرل) | PA 6.6 (plug), TPU GF (socket) |
| رابطہ سطح کا مواد (جنرل) | Ni/Au |
| آپٹیکل شیلڈ کورنگ (مواد) | 85 % |
| شرح شدہ وولٹیج (محیط حالات) | 48 V AC |
| موڑنے والے چکروں کی تعداد (مواد) | 5000000 |
| اسٹیٹس ڈسپلے (محیط حالات) | No |
| ٹیسٹ وولٹیج کور/شیلڈ (مواد) | 1500 V (50 Hz, 1 min.) |
| کیبل کی قسم (مخفف) (مواد) | 910 |
| بیرونی کیبل قطر D (مواد) | 7.8 mm ±0.2 mm |
| آلودگی کی ڈگری (محیط حالات) | 3 |
| میٹریل کنڈکٹر موصلیت (مواد) | Foam-Skin PP |
| عہدوں کی تعداد (محیط حالات) | 2 |
| اوور وولٹیج زمرہ (محیط حالات) | II |
| سگنل کی قسم/زمرہ (محیط حالات) | PROFIBUS, 12 Mbps (max. 100 m) |
| محیطی درجہ حرارت (آپریشن) (مواد) | -40 °C ... 80 °C (cable, fixed installation) |
| کنڈکٹر ڈھانچہ سگنل لائن (مواد) | 19x 0.13 mm |
| موصلیت مزاحمت (محیط حالات) | ≥ 100 MΩ |
| 40 ° C پر موجودہ درجہ بندی (محیط حالات) | 4 A |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 90 °C (Plug / socket) |
| بنیادی قطر بشمول موصلیت (مواد) | 2.55 mm ±0.07 mm |
| اندراج/نکالنے کے چکر (محیط حالات) | ≥ 100 |
| سب سے چھوٹا موڑنے والا رداس، مقررہ تنصیب (مواد) | 40 mm |
| سب سے چھوٹا موڑنے والا رداس، حرکت پذیر تنصیب (مواد) | 65 mm |
| جہتی ڈرائنگ پلگ، M12 x 1، سیدھا، شیلڈ (ڈرائنگز) | |
| اسکیمیٹک ڈایاگرام پن اسائنمنٹ M12 ساکٹ، 5-پوز، بی کوڈڈ، زنانہ سائیڈ (ڈرائنگز) |
پروڈکٹ کی وضاحت
Bus system cable, PROFIBUS (12 MBit/s), 2-pole halogen-free, shielded, M12 straight connector, encoding: B, a M12 straight female, encoding: B, cable length: 35 m
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Dimensional drawingPlug, M12 x 1, straight, shielded
