SAC-4P-5,0-B20/M12FR BR-SM

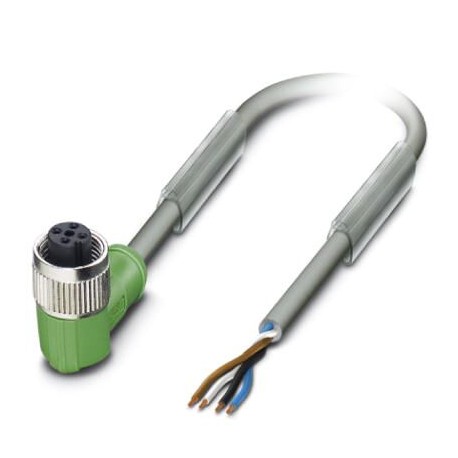

SAC-4P-5,0-B20/M12FR BR-SM 1416257 PHOENIX CONTACT Sensor/actuator cable, 4-position, PVC, gray RAL 7001, So..
$0.00امریکی ڈالر
4449 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626177120
آرڈرکی:1416257
(ڈرائنگز):
پیکنگ یونٹ:1
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626177120 |
| آرڈرکی | 1416257 |
| (ڈرائنگز) | |
| پیکنگ یونٹ | 1 |
| (جہت) | IP68 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| حسب ضرورت ٹیرف نمبر | 85444290 |
| (محیط حالات) | 250 V DC |
| رابطہ مواد (جنرل) | CuSn |
| کیبل کی لمبائی (ڈرائنگز) | 5 m |
| مواد، گرہ (جنرل) | Zinc die-cast, nickel-plated |
| سگ ماہی مواد (جنرل) | NBR |
| (معیارات اور ضوابط) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 8.0 (درجہ بندی) | 27279218 |
| eCl@ss 9.0 (درجہ بندی) | 27060311 |
| گرفت کے جسم کا مواد (جنرل) | TPU, hardly inflammable, self-extinguishing |
| تحفظ کی ڈگری (جہت) | IP65 |
| رابطہ کیریئر مواد (جنرل) | TPU GF |
| رابطہ سطح کا مواد (جنرل) | Ni/Au |
| شرح شدہ وولٹیج (محیط حالات) | 250 V AC |
| اسٹیٹس ڈسپلے (محیط حالات) | No |
| کیبل کی قسم (معیارات اور ضوابط) | PVC gray |
| تار کے رنگ (معیار اور ضابطے) | brown, white, blue, black |
| کیبل کا وزن (معیار اور ضوابط) | 40 kg/km |
| آلودگی کی ڈگری (محیط حالات) | 3 |
| عہدوں کی تعداد (محیط حالات) | 4 |
| UL AWM طرز (معیارات اور ضوابط) | 2464 / 1729 (80°C/300 V) |
| مجموعی طور پر موڑ (معیارات اور ضوابط) | 4 wires, twisted |
| اوور وولٹیج زمرہ (محیط حالات) | II |
| AWG سگنل لائن (معیار اور ضابطے) | 22 |
| 40 ° C پر موجودہ درجہ بندی (محیط حالات) | 4 A |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -25 °C ... 90 °C (Plug / socket) |
| کیبل کا مخفف (معیار اور ضوابط) | LiYY |
| موصل مواد (معیارات اور ضوابط) | Bare Cu litz wires |
| ٹیسٹ وولٹیج، کیبل (معیار اور ضوابط) | ≥ 3000 V |
| موصل مزاحمت (معیار اور ضابطے) | max. 57 Ω/km (at 20 °C) |
| UL 94 (جنرل) کے مطابق آتش گیر درجہ بندی | HB |
| UL 94 (مواد) کے مطابق آتش گیر درجہ بندی | HB |
| موصلیت مزاحمت (معیار اور ضوابط) | ≥ 200 MΩ*km (at 20 °C) |
| موٹائی، موصلیت (معیار اور ضوابط) | ≥ 0.23 mm (Core insulation) |
| بیرونی میان، رنگ (معیار اور ضوابط) | gray RAL 7001 |
| برائے نام وولٹیج، کیبل (معیار اور ضوابط) | ≤ 300 V |
| بیرونی میان کی موٹائی (معیار اور ضوابط) | ≥ 0.76 mm |
| بیرونی میان، مواد (معیارات اور ضوابط) | PVC |
| کنڈکٹر کراس سیکشن (معیار اور ضابطے) | 4x 0.34 mm² (Signal line) |
| جہتی ڈرائنگM12 x 1 ساکٹ، زاویہ (ڈرائنگز) | |
| کیبل کی قسم (مخفف) (معیارات اور ضوابط) | PVC |
| بیرونی کیبل قطر D (معیار اور ضوابط) | 4.7 mm ±0.15 mm |
| میٹریل کنڈکٹر موصلیت (معیار اور ضوابط) | PVC |
| محیطی درجہ حرارت (آپریشن) (معیارات اور ضوابط) | -40 °C ... 80 °C (cable, fixed installation) |
| کنڈکٹر ڈھانچہ سگنل لائن (معیار اور ضابطے) | 19x 0.15 mm |
| بنیادی قطر بشمول موصلیت (معیارات اور ضوابط) | 1.26 mm ±0.05 mm |
| کم از کم موڑنے کا رداس، مقررہ تنصیب (معیارات اور ضوابط) | 5 x D |
| کم از کم موڑنے کا رداس، لچکدار تنصیب (معیار اور ضوابط) | 10 x D |
| اسکیمیٹک ڈایاگرام پن اسائنمنٹ M12 ساکٹ، 4-پوز، A-کوڈڈ، خواتین کی طرف دیکھیں (ڈرائنگز) |
پروڈکٹ کی وضاحت
Sensor/actuator cable, 4-pole, PVC, grey RAL 7001, Elbow connection female M12, coding: A, to free cable end, cable length: 5 m, Customer variant
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Dimensional drawingM12 x 1 socket, angled
