SAC-5P-10-PUR/M12FS SH OBS VA

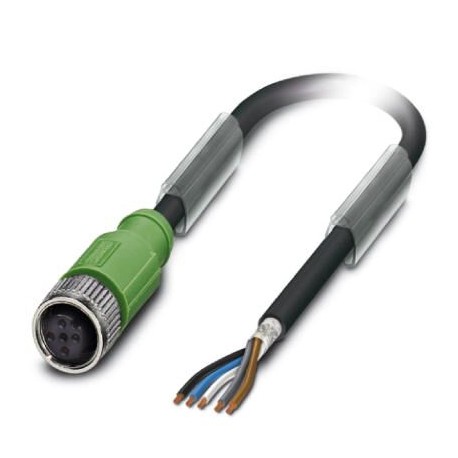

SAC-5P-10-PUR/M12FS SH OBS VA 1403375 PHOENIX CONTACT Sensor/actuator cable, 5-pos., PUR halogen-free, black..
$0.00امریکی ڈالر
3695 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356649643
(کیبل):No hazardous substances above threshold values
آرڈرکی:1403375
(ڈرائنگز):
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356649643 |
| (کیبل) | No hazardous substances above threshold values |
| آرڈرکی | 1403375 |
| (ڈرائنگز) | |
| پیکنگ یونٹ | 1 |
| (جہت) | IP69K |
| UNSPSC 11 (ETIM) | 31251501 |
| ETIM 4.0 (eCl@ss) | EC001855 |
| ETIM 5.0 (eCl@ss) | EC001855 |
| ETIM 6.0 (eCl@ss) | EC001855 |
| ETIM 7.0 (eCl@ss) | EC001855 |
| چین RoHS (کیبل) | Environmentally friendly use period: unlimited = EFUP-e |
| UNSPSC 13.2 (ETIM) | 31251501 |
| UNSPSC 19.0 (ETIM) | 31251501 |
| UNSPSC 20.0 (ETIM) | 31251501 |
| UNSPSC 21.0 (ETIM) | 31251501 |
| UNSPSC 6.01 (ETIM) | 31251501 |
| UNSPSC 12.01 (ETIM) | 31251501 |
| حسب ضرورت ٹیرف نمبر | 85444290 |
| UNSPSC 7.0901 (ETIM) | 31251501 |
| (محیط حالات) | 60 V DC |
| رابطہ مواد (جنرل) | CuSn |
| کیبل کی لمبائی (ڈرائنگز) | 10 m |
| مواد، گرہ (جنرل) | Stainless steel |
| سگ ماہی مواد (جنرل) | NBR |
| کوڈنگ (محیط حالات) | A - standard |
| (معیارات اور ضوابط) | -25 °C ... 80 °C (cable, flexible installation) |
| eCl@ss 4.0 (درجہ بندی) | 27060300 |
| eCl@ss 4.1 (درجہ بندی) | 27060300 |
| eCl@ss 5.0 (درجہ بندی) | 27061800 |
| eCl@ss 5.1 (درجہ بندی) | 27061800 |
| eCl@ss 6.0 (درجہ بندی) | 27279200 |
| eCl@ss 7.0 (درجہ بندی) | 27279218 |
| eCl@ss 8.0 (درجہ بندی) | 27279218 |
| eCl@ss 9.0 (درجہ بندی) | 27060311 |
| گرفت کے جسم کا مواد (جنرل) | TPU, hardly inflammable, self-extinguishing |
| تحفظ کی ڈگری (جہت) | IP65 |
| رابطہ کیریئر مواد (جنرل) | TPU GF |
| رابطہ سطح کا مواد (جنرل) | Ni/Au |
| شرح شدہ وولٹیج (محیط حالات) | 48 V AC |
| معیارات / تفصیلات (مواد) | M12 connector IEC 61076-2-101 |
| اسٹیٹس ڈسپلے (محیط حالات) | No |
| شیلڈنگ (معیارات اور ضوابط) | Tinned copper braided shield |
| کیبل کی قسم (معیارات اور ضوابط) | PUR halogen-free black |
| تار کے رنگ (معیار اور ضابطے) | Brown, white, blue, black, gray |
| ایکسلریشن (معیارات اور ضوابط) | 10 m/s² |
| کیبل کا وزن (معیار اور ضوابط) | 43 kg/km |
| آلودگی کی ڈگری (محیط حالات) | 3 |
| ہالوجن سے پاک (معیارات اور ضوابط) | in accordance with DIN VDE 0472 part 815 |
| عہدوں کی تعداد (محیط حالات) | 5 |
| UL AWM طرز (معیارات اور ضوابط) | 20549 / 10493 (80°C/300 V) |
| مجموعی طور پر موڑ (معیارات اور ضوابط) | 5 wires around filler to the core |
| اوور وولٹیج زمرہ (محیط حالات) | II |
| موڑنے کا رداس (معیار اور ضوابط) | 52 mm |
| موصلیت مزاحمت (محیط حالات) | ≥ 100 MΩ |
| معیارات/ضابطے (محیط حالات) | M12 connector IEC 61076-2-101 |
| AWG سگنل لائن (معیار اور ضابطے) | 22 |
| 40 ° C پر موجودہ درجہ بندی (محیط حالات) | 4 A |
| گزرنے کا راستہ (معیار اور ضابطے) | 10 m |
| گزرنے کی شرح (معیار اور ضوابط) | 3 m/s |
| شعلہ مزاحمت (معیار اور ضوابط) | in accordance with UL 758/1581 FT2 |
| دیگر مزاحمت (معیارات اور ضوابط) | Highly resistant to acids, alkaline solutions and solvents |
| تیل کے خلاف مزاحمت (معیارات اور ضوابط) | in accordance with DIN EN 60811-2-1 |
| کیبل کا مخفف (معیار اور ضوابط) | LiF9YC11Y |
| موصل مواد (معیارات اور ضوابط) | Bare Cu litz wires |
| خصوصی خصوصیات (معیارات اور ضوابط) | Flexible cable conduit capable |
| موصل مزاحمت (معیار اور ضابطے) | max. 57 Ω/km (at 20 °C) |
| UL 94 (جنرل) کے مطابق آتش گیر درجہ بندی | HB |
| اندراج/نکالنے کے چکر (محیط حالات) | ≥ 100 |
| UL 94 (مواد) کے مطابق آتش گیر درجہ بندی | HB |
| موصلیت مزاحمت (معیار اور ضوابط) | 70 GΩ*km (at 20 °C) |
| موٹائی، موصلیت (معیار اور ضوابط) | ≥ 0.21 mm |
| بیرونی میان، رنگ (معیار اور ضوابط) | black-gray RAL 7021 |
| برائے نام وولٹیج، کیبل (معیار اور ضوابط) | 300 V (at 20 °C) |
| بیرونی میان کی موٹائی (معیار اور ضوابط) | approx. 0.5 mm |
| بیرونی میان، مواد (معیارات اور ضوابط) | PUR |
| ٹیسٹ وولٹیج کور/کور (معیار اور ضوابط) | 3000 V (at 20 °C) |
| کنڈکٹر کراس سیکشن (معیار اور ضابطے) | 5x 0.34 mm² (Signal line) |
| آپٹیکل شیلڈ کورنگ (معیارات اور ضوابط) | 80 % |
| موڑنے والے چکروں کی تعداد (معیارات اور ضوابط) | 10000000 |
| کیبل کی قسم (مخفف) (معیارات اور ضوابط) | PUR |
| بیرونی کیبل قطر D (معیار اور ضوابط) | 5.25 mm ±0.2 mm |
| مفت کنڈکٹر کے سرے کی سٹرپنگ لمبائی (ڈرائنگز) | 50 mm |
| میٹریل کنڈکٹر موصلیت (معیار اور ضوابط) | PP |
| محیطی درجہ حرارت (آپریشن) (معیارات اور ضوابط) | -40 °C ... 80 °C (cable, fixed installation) |
| کنڈکٹر ڈھانچہ سگنل لائن (معیار اور ضابطے) | 42x 0.10 mm |
| بنیادی قطر بشمول موصلیت (معیارات اور ضوابط) | 1.27 mm ±0.02 mm (Signal line) |
| جہتی ڈرائنگM12 x 1 ساکٹ، سیدھا، شیلڈ (ڈرائنگز) | |
| سب سے چھوٹا موڑنے والا رداس، فکسڈ انسٹالیشن (معیار اور ضابطے) | 26 mm |
| سب سے چھوٹا موڑنے والا رداس، حرکت پذیر تنصیب (معیارات اور ضوابط) | 52 mm (up to +60°C) |
| اسکیمیٹک ڈایاگرام پن اسائنمنٹ M12 ساکٹ، 5-پوز، A-کوڈڈ، ساکٹ سائڈ ویو (ڈرائنگز) |
پروڈکٹ کی وضاحت
Cable for sensors/actuators, 5 poles, halogen-free PUR, greyish black RAL 7021, screen, free cable end, female connection. straight M12, codif. A, long. Cable: 10 m
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
Dimensional drawingM12 x 1 socket, straight, shielded
