SACC-SQ-M12MSD-4CON-25F/0,5

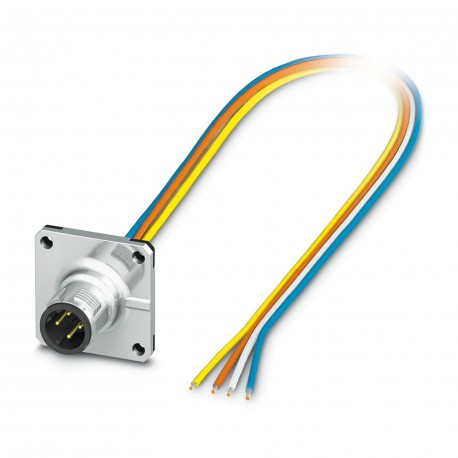

SACC-SQ-M12MSD-4CON-25F/0,5 1440957 PHOENIX CONTACT Flush-type connector
$18.31امریکی ڈالر
587 اسٹاک میں
اہم وضاحتیں
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
کوڈنگ:D
جنرل:Contact connection method: Crimp connection
ڈھال:no
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| کوڈنگ | D |
| جنرل | Contact connection method: Crimp connection |
| ڈھال | no |
| کیبل کی قسم | TPE litz wire |
| درخواست | Data |
| ہیڈ ڈیزائن | Pin |
| حفاظتی نوٹ | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| سینسر کی قسم | PROFINET |
| دھاگے کی قسم | M12 |
| کیبل کی لمبائی | 0.5 m |
| مصنوعات کی قسم | Circular connectors (device side) |
| چڑھنے کی قسم | Front mounting Square flange |
| سیل مواد | FKM |
| AWG سگنل لائن | 22 |
| آرٹیکل پر نظر ثانی | 09 |
| کیبل مزاحمت | ≤ 57.6 mΩ/m |
| رابطہ مواد | CuZn |
| ہیڈ تھریڈ کی قسم | M12 |
| کنکشن کا طریقہ | Individual wires |
| ہیڈ کیبل آؤٹ لیٹ | straight |
| ٹارک کو سخت کرنا | 3 Nm ... 4 Nm (Installation-side) |
| موصل کا مواد | Tin-plated Cu litz wires |
| مزاحمت سے رابطہ کریں۔ | ≤ 3 mΩ |
| برائے نام موجودہ IN | 4 A |
| برائے نام وولٹیج اقوام متحدہ | 250 V (AC) |
| آپریشن پر نوٹس | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| سنگل تار، رنگ | yellow, orange, white, blue |
| کیبل کراس سیکشن | 0.34 mm² |
| آلودگی کی ڈگری | 3 |
| عہدوں کی تعداد | 4 |
| شرح شدہ سرج وولٹیج | 2.5 kV |
| ٹیسٹ وولٹیج، کیبل | 2000 V AC |
| ٹرانسمیشن میڈیم | Copper |
| تحفظ کی ڈگری | IP67 |
| کیبل آؤٹ لیٹس کی تعداد | 1 |
| اوور وولٹیج کیٹیگری | II |
| سگنل کی قسم/زمرہ | PROFINET CAT5 (IEC 11801:2002) |
| معیاری عہدہ | M12 connector |
| موصلیت مزاحمت | ≥ 100 MΩ |
| گرفت کے جسم کا مواد | Zinc die-cast, nickel-plated |
| موٹائی، موصلیت | 0.21 mm (Core insulation) |
| برائے نام وولٹیج، کیبل | 300 V |
| کنڈکٹر کراس سیکشن | 0.34 mm² |
| رابطہ کنکشن کی قسم | Pin |
| کیریئر مواد سے رابطہ کریں۔ | PA 6.6 |
| رابطہ سطح مواد | Ni/Au |
| مادی تار کی موصلیت | TPE |
| معیارات / وضاحتیں | according to IEC 61076-2-101 |
| زیادہ سے زیادہ موصل مزاحمت | 57.6 mΩ/m |
| کیبل موصلیت مزاحمت | ≥ 20 MΩ*km |
| اندراج/نکالنے کے چکر | > 100 |
| سکرو کنکشن کے لئے مواد | Zinc die-cast, nickel-plated |
| تار قطر سمیت موصلیت | 1.2 mm ±0.07 mm |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 85 °C (cable, fixed installation) |
| کنڈکٹر ساخت سگنل لائن | 7x 0.25 mm |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| ٹرانسمیشن کی خصوصیات (زمرہ) | CAT5 (IEC 11801:2002) |
پروڈکٹ کی وضاحت
Conect. plug. to be apar. front wall, PROFINET CAT5 (IEC11801:2002), 4-poles, Male connector, straight, M12, coding: D, free cable end, Front mounting, Square flange, Single stranded wires, cable leng
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
