SACCBP-FSB-2CON-PG9/0,5-910SCO

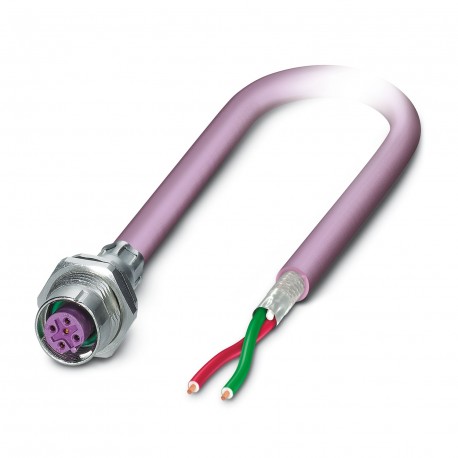

SACCBP-FSB-2CON-PG9/0,5-910SCO 1437449 PHOENIX CONTACT Bus system flush-type socket
$45.50امریکی ڈالر
253 اسٹاک میں
اہم وضاحتیں
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
کوڈنگ:B
ڈھال:yes
کیبل کی قسم:PROFIBUS [910]
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| کوڈنگ | B |
| ڈھال | yes |
| کیبل کی قسم | PROFIBUS [910] |
| ہیڈ ڈیزائن | Socket |
| حفاظتی نوٹ | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| سینسر کی قسم | PROFIBUS |
| دھاگے کی قسم | M12 |
| کیبل کی لمبائی | 0.5 m |
| کیبل کا وزن | 90 kg/km |
| ہالوجن سے پاک | in accordance with DIN VDE 0472 part 815 |
| مصنوعات کی قسم | Circular connectors (device side) |
| UL AWM انداز | 21198 (80°C/300 V) |
| چڑھنے کی قسم | Rear mounting |
| مجموعی طور پر موڑ | 2 cores with 2 fillers to the core |
| سیل مواد | FKM |
| کیبل کی گنجائش | nom. 30 pF/m |
| لہر کی رکاوٹ | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| AWG سگنل لائن | 24 |
| آرٹیکل پر نظر ثانی | 12 |
| رابطہ مواد | CuZn |
| شعلہ مزاحمت | UL 1581, Section 1060 and UL 2556, Section 9.3 (FT1) |
| ہیڈ تھریڈ کی قسم | M12 |
| مواد، فلر | PP |
| دوسری مزاحمت | Low adhesion |
| کنکشن کا طریقہ | Cable connection |
| ہیڈ کیبل آؤٹ لیٹ | straight |
| ہیڈ لاکنگ کی قسم | SPEEDCON |
| ٹارک کو سخت کرنا | 2 Nm ... 3 Nm |
| موصل کا مواد | Tin-plated Cu litz wires |
| مزاحمت سے رابطہ کریں۔ | ≤ 3 mΩ |
| برائے نام موجودہ IN | 4 A (Plug/socket in accordance with IEC 61076-2-101, cable technical data is to be observed) |
| برائے نام وولٹیج اقوام متحدہ | 48 V AC |
| آپریشن پر نوٹس | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| آرڈر کی معلومات: | Lock nut is included in the scope of delivery |
| شیلڈ کشینن | ≤ 0.049 dB/m (at 16 MHz) |
| سنگل تار، رنگ | red, green |
| موصل کا ڈھانچہ | 1x2xAWG24/19 |
| آلودگی کی ڈگری | 3 |
| جہتی ڈرائنگ | |
| عہدوں کی تعداد | 2 |
| شرح شدہ سرج وولٹیج | 1.5 kV |
| ٹرانسمیشن میڈیم | Copper |
| تحفظ کی ڈگری | IP67 (When plugged in) |
| کیبل آؤٹ لیٹس کی تعداد | 1 |
| اوور وولٹیج کیٹیگری | II |
| معیاری عہدہ | M12 connector |
| موصلیت مزاحمت | ≥ 100 MΩ |
| بیرونی میان، رنگ | red lilac RAL 4001 |
| برائے نام وولٹیج، کیبل | 300 V |
| بیرونی میان، مواد | PUR |
| ٹیسٹ وولٹیج کور/کور | 1500 V (50 Hz, 1 min.) |
| کنڈکٹر کراس سیکشن | 2x 0.25 mm² (Signal line) |
| رابطہ کنکشن کی قسم | Socket |
| بیرونی کیبل قطر | 7.80 mm ±0.2 mm |
| آپٹیکل شیلڈ کورنگ | 85 % |
| کیریئر مواد سے رابطہ کریں۔ | PA 6.6 |
| رابطہ سطح مواد | Ni/Au |
| مادی تار کی موصلیت | Foam-Skin PP |
| معیارات / وضاحتیں | IEC 61076-2-101 |
| ٹیسٹ وولٹیج کور/شیلڈ | 1500.00 V (50 Hz, 1 min.) |
| زیادہ سے زیادہ موصل مزاحمت | ≤ 78.6 Ω/km |
| اندراج/نکالنے کے چکر | > 100 |
| سکرو کنکشن کے لئے مواد | Zinc die-cast, nickel-plated |
| تار قطر سمیت موصلیت | 2.55 mm ±0.07 mm |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 80 °C (cable, fixed installation) |
| کنڈکٹر ساخت سگنل لائن | 19x 0.13 mm |
| متحرک بوجھ کی گنجائش (موڑنے) | Max. bending cycles: 4000000, Bending radius: 65 mm, Traversing path: 4.5 m, Traversing rate: 3 m/s, Acceleration: 3 m/s², Ambient temperature: -20 °C ... 60 °C |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| سب سے چھوٹا موڑنے والا رداس، فکسڈ انسٹالیشن | 40 mm |
| سب سے چھوٹا موڑنے والا رداس، حرکت پذیر تنصیب | 65 mm |
پروڈکٹ کی وضاحت
Conect. plug. to be apar. poster wall, PROFIBUS, 2-pole, halogen-free PUR, lilac red RAL 4001, shielded, Connection female, straight, M12-SPEEDCON, encoding: B, free cable end, Rear mounting, Cable co
