SC 4/ 2

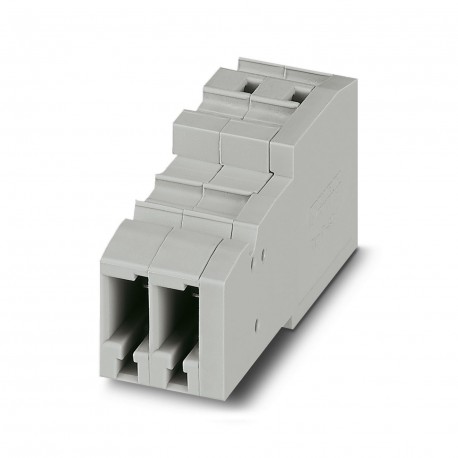

SC 4/ 2 3042450 PHOENIX CONTACT COMBI receptacle
$2.55امریکی ڈالر
3960 اسٹاک میں
اہم وضاحتیں
:Machine building
رنگ:gray (RAL 7042)
گہرائی:22.3 mm
پچ:6.2 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| Machine building | |
| رنگ | gray (RAL 7042) |
| گہرائی | 22.3 mm |
| پچ | 6.2 mm |
| چوڑائی | 12.4 mm |
| اونچائی | 48.6 mm |
| نتیجہ | Test passed |
| سپیکٹرم | Service life test category 1, class B, body mounted |
| ASD سطح | 0.964 (m/s²)²/Hz |
| تعدد | f1= 5 Hz to f2= 150 Hz |
| نبض کی شکل | Half-sine |
| سرعت | 0.58g |
| مصنوعات کی قسم | Terminal coupling |
| تفصیلات | DIN EN 50155 (VDE 0115-200):2018-05 |
| قطاروں کی تعداد | 1 |
| صدمے کا دورانیہ | 30 ms |
| آخر کور کی چوڑائی | 3.2 mm |
| برائے نام کرنٹ | 32 A |
| برائے نام وولٹیج | 800 V |
| سائیڈ پینل کھولیں۔ | Yes |
| ٹیسٹ کی ہدایات | X-, Y- and Z-axis |
| آرٹیکل پر نظر ثانی | 03 |
| اتارنے کی لمبائی | 8 mm ... 10 mm |
| نمائش کا وقت | 30 s |
| کراس سیکشن AWG | 28 ... 10 (converted acc. to IEC) |
| درخواست کا علاقہ | Railway industry |
| آلودگی کی ڈگری | 3 |
| موصلیت کا مواد | PA |
| عہدوں کی تعداد | 2 |
| شرح شدہ سرج وولٹیج | 8 kV |
| زیادہ سے زیادہ لوڈ کرنٹ | 32 A (with 6 mm² conductor cross section) |
| اوور وولٹیج کیٹیگری | III |
| برائے نام کراس سیکشن | 4 mm² |
| رابطوں کی تعداد | 2 |
| ٹیسٹ وولٹیج سیٹ پوائنٹ | 2 kV |
| ٹیسٹ کا دورانیہ فی محور | 5 h |
| موصل مواد گروپ | I |
| اندرونی بیلناکار گیج | A4 |
| کنڈکٹر کراس سیکشن سخت | 0.08 mm² ... 6 mm² |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 70 °C |
| فی سمت جھٹکوں کی تعداد | 3 |
| محیطی درجہ حرارت (فعالیت) | -5 °C ... 70 °C |
| محیطی درجہ حرارت (آپریشن) | -60 °C (max. operating temperature see derating curve) |
| کنڈکٹر کراس سیکشن لچکدار | 0.08 mm² ... 4 mm² |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC 61984 |
| قابل اجازت نمی (آپریشن) | 20 % ... 90 % |
| قلیل وقت موجودہ 4 mm² کا مقابلہ | 0.48 kA |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| دھواں گیس زہریلا NFPA 130 (SMP 800C) | passed |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| کنڈکٹر کراس سیکشن، لچکدار [AWG] | 28 ... 12 (converted acc. to IEC) |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| سطح کی آتش گیریت NFPA 130 (ASTM E 162) | passed |
| ٹھنڈ میں جامد موصل مواد کی درخواست | -60 °C |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 1.02 W |
| کیلوری میٹرک ہیٹ ریلیز NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| دھوئیں کی مخصوص نظری کثافت NFPA 130 (ASTM E 662) | passed |
| لچکدار کنڈکٹر کراس سیکشن (پلاسٹک کی آستین کے ساتھ فیرول) | 0.14 mm² ... 4 mm² |
| متعلقہ موصلیت کے مواد کا درجہ حرارت انڈیکس (Elect., UL 746 B) | 130 °C |
| کنڈکٹر کراس سیکشن لچکدار (پلاسٹک کی آستین کے بغیر فیرول) | 0.14 mm² ... 4 mm² |
| موصلیت کے مواد کا درجہ حرارت انڈیکس (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، پلاسٹک آستین کے ساتھ TWIN فیرول کے ساتھ | 0.5 mm² ... 1 mm² |
پروڈکٹ کی وضاحت
COMBI coupling, rated voltage: 800 V, rated current: 32 A, number of connections: 2, number of poles: 2, connection type: Spring connection, Sizing cross-section: 4 mm², cross-section: 0.08 mm² - 6 mm
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
