SF2BH32P

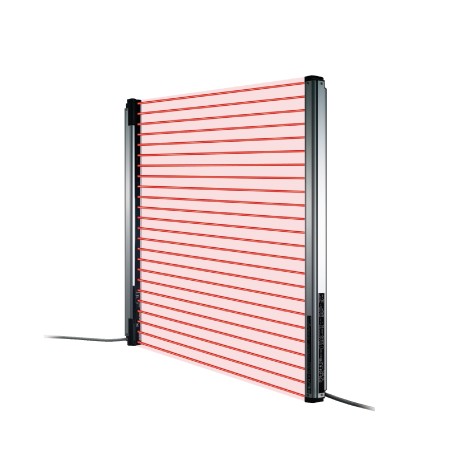

SF2BH32P SF2B-H32-P PANASONIC Safety light curtain, hand type, PNP, 632mm
$0.00امریکی ڈالر
4200 اسٹاک میں
اہم وضاحتیں
آئٹم:Specifications
پی ایف ایچ ڈی:7.04 × 10-9
ایم ٹی ٹی ایف ڈی:100 years or more
تفصیلات:Min. sensing object ø27 mm ø1.063 in type (20 mm0.787 inbeam pitch)
سپلائر کی معلومات
PANASONIC
پروڈکٹس: 4316
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| آئٹم | Specifications |
| پی ایف ایچ ڈی | 7.04 × 10-9 |
| ایم ٹی ٹی ایف ڈی | 100 years or more |
| تفصیلات | Min. sensing object ø27 mm ø1.063 in type (20 mm0.787 inbeam pitch) |
| پروڈکٹ | Safety Light Curtain Type 2 |
| مواد | Enclosure: AluminiumUpper and lower edges : Die-cast zine alloyInner case: Polycarbonate / Polyester resinCap: PBT |
| بیم پچ | 20 mm0.787 in |
| لوازمات | SF2B-TR27 (Test rod): 1 No. |
| پارٹ نمبر | SF2B-H32-P |
| پروڈکٹ کا نام | Safety Light Curtain Type 2 SF2B Ver.2 |
| پاور وولٹیج | 24 V DC plus or minus 15 % Ripple P-P 10 % or less |
| جوابی وقت | OFF response: 15 ms or lessON response: 40 to 60 ms |
| پروڈکٹ نمبر | SF2B-H32-P |
| کیبل کی توسیع | Extension up to total 30.5 m100.066 ftis possible for both emitter and receiver, with optional mating cables. |
| آپریٹنگ رینج | 0.2 to 13 m0.656 to 42.651 ft(0.2 to 5 m0.656 to 16.404 ftwhen using the SF2B-CB05-B adapter cable) |
| محیطی نمی | 30 to 85 % RH, Storage: 30 to 95 % RH |
| خارج کرنے والا عنصر | Infrared LED (Peak emission wavelength: 870 nm0.034 mil) |
| جھٹکا مزاحمت | 300 m/s2acceleration (30 G approx.) in X, Y and Z directions three times each |
| جڑنے کا طریقہ | Connector |
| حفاظتی اونچائی | 632 mm24.882 in |
| محیطی روشنی | Incandescent light: 3,500 lx or less at the light-receiving face |
| محیطی درجہ حرارت | -10 to +55 ℃ +14 to +131 ℉ (No dew condensation or icing allowed), Storage: -25 to +70 ℃-13 to +158 ℉ |
| موجودہ کھپت | Emitter: 50 mA or lessReceiver: 80 mA or less |
| کم از کم سینسنگ آبجیکٹ | ø27 mm ø1.063 in opaque object |
| بیم چینلز کی تعداد | 32 |
| کمپن مزاحمت | 10 to 55 Hz frequency, 0.75 mm0.030 indouble amplitude in X, Y and Z directions for two hours each |
| موصلیت مزاحمت | 20 MΩ , or more, with 500 V DC megger between all supply terminals connected together and enclosure |
| معاون پیداوار (آکس) | PNP open-collector transistor- Max. source current: 60 mA- Applied voltage: same as supply voltage [between the auxiliary output and +V]- Residual voltage: 2.5 V or less (sink current 60 mA)(when using 30.5 m100.066 ftlength cable)(Note) When using auxiliary output (AUX), the SF2B-CB05-B adapter cable (optional) cannot be used. |
| اخراج کو روکنے کا فنکشن | Incorporated |
| ہم وقت سازی کا طریقہ | Cable synchronization (optical synchronization when using SF2B-CB05-B) |
| مؤثر یپرچر زاویہ | plus or minus 5℃ or less [for an operating range exceeding 3 m9.843 ft(conforming to IEC 61496-2 / UL 61496-2)] |
| قابل اطلاق معیارات: جاپان | JIS B 9704-1/2 (Type 2), JIS B 9705-1 (Category 2), JIS C 0508 (SIL1) |
| CE نشان زد ہدایت کی تعمیل | Machinery Directive, EMC Directive, RoHS Directive |
| قابل اطلاق معیارات: یورپ (EU) | EN 61496-1 (Type 2), EN 55011 |
| کنٹرول آؤٹ پٹس (OSSD 1، OSSD 2) | PNP open-collector transistor- Max. source current: 200 mA- Applied voltage: same as supply voltage [between the control output (OSSD 1, OSSD 2) and +V]- Residual voltage: 2.5 V or less (sink current 200 mA) (when using 30.5 m100.066 ftlength cable) |
| مداخلت کی روک تھام کی تقریب | Incorporated- Series connection: 3 sets max. (Total 128 beam channels). (However, SF2B-Ax allows up to a total of 96 beam channels when two sets are connected, and up to 64 beam channels when three sets are connected). (Note 1)SF2B-Hx and SF2B-Ax can be used together. (Note 2)[When using SF2B-CB05-B (optical synchronization):- Series connection: 3 sets max. (Total 128 beam channels). (However, SF2B-Ax allows up to a total of 96 beam channels when two sets are connected, and up to 64 beam channels when three sets are connected). (Note 1)- Parallel connection: 2 sets max.- Series and parallel mixed connection: Series connection of 3 sets max. and parallel connection of 2 sets max. are simultaneously possible.SF2B-Hx and SF2B-Ax can be used together. (Note 2)](Note 1) The SF2B-H8-x and SF2B-A4-x cannot be connected in series.(Note 2) When making series connection mixing SF2B-Hx and SF2B-Ax, calculate by doubling the number of optical axes only for SF2B-Ax, and make the total number of optical axes fall below 128 axes.(e.g.) When making series connection with SF2B-H36 and SF2B-A44, the total number of optical axes will be 124 axes. The number of optical axes for SF2B-H36 + (number of optical axes for SF2B-A44 × 2) = total number of optical axes. 36 optical axes + (44 optical axes × 2) = 124 optical axes. |
| قابل اطلاق معیارات: شمالی امریکہ | UL 61496-1/2 (Type 2), UL 508, UL 1998 (Class 1), CSA C22.2 No.14, CSA C22.2 No.0.8, OSHA 1910.212 (Note), OSHA 1910.217 (C) (Note), ANSI B11.1 to B11.19, ANSI/RIA 15.06(Note) Not compatible when using the bottom cap cable SF2B-CB05-A. |
| بیرونی آلہ کی نگرانی کی تقریب | Incorporated |
| معاون آؤٹ پٹ (آکس): آپریشن موڈ | When using SF2B-CCBx or SF2B-CBx: OFF when OSSD ON, ON when OSSD OFFWhen using SF2B-CB05-A: ON during normal operation, OFF when there is a problem with emitter operation or emission is halted |
| وزن (ایمیٹر اور وصول کنندہ کا کل) | 830 g approx. |
| معاون آؤٹ پٹ (آکس): پروٹیکشن سرکٹ | Incorporated |
| قابل اطلاق معیار: بین الاقوامی معیار | IEC 61496-1/2 (Type 2), ISO 13849-1 (Category 2, PLc), IEC 61508-1 to 7 (SIL1) |
| ماحولیاتی مزاحمت: تحفظ کی ڈگری | IP65 (IEC) (*IP67 is later than Ver.2) |
| کنٹرول آؤٹ پٹس (OSSD 1، OSSD 2): آپریشن موڈ | ON when all beam channels are received, OFF when one or more beam channels are interrupted (OFF also in case of any malfunction in the Safety Light Curtain or the synchronization signal) |
| کنٹرول آؤٹ پٹس (OSSD1، OSSD2): پروٹیکشن سرکٹ | Incorporated |
| ماحولیاتی مزاحمت: ڈائی الیکٹرک طاقت وولٹیج | 1,000 V AC for one min. between all supply terminals connected together and enclosure |
