SFC12

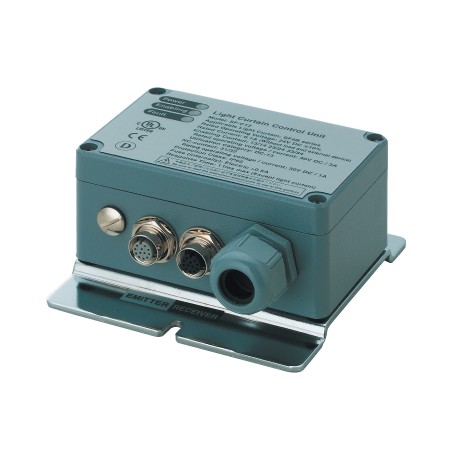

SFC12 SF-C12 PANASONIC Control unit for SF4B, solid type
$0.00امریکی ڈالر
4178 اسٹاک میں
اہم وضاحتیں
آئٹم:Specifications
وزن:Net weight: 1 kg approx.
تفصیلات:Robust type control unit
پروڈکٹ:Exclusive Control Unit for Safety Light Curtain
سپلائر کی معلومات
PANASONIC
پروڈکٹس: 4316
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| آئٹم | Specifications |
| وزن | Net weight: 1 kg approx. |
| تفصیلات | Robust type control unit |
| پروڈکٹ | Exclusive Control Unit for Safety Light Curtain |
| فیوز کی درجہ بندی | Built-in electronic fuse, Triggering current: 0.5 A or more, Reset after power down |
| پارٹ نمبر | SF-C12 |
| پروڈکٹ کا نام | Exclusive Control Unit for Safety Light Curtain SF-C10 |
| پاور وولٹیج | 24 V DC ±10 % Ripple P-P 10 % or less / 100 mA or less (without safety light curtain) |
| جوابی وقت | 14 ms or less |
| سیفٹی آؤٹ پٹ | NO contact × 2 (13-14, 23-24) |
| پروڈکٹ نمبر | SF-C12 |
| محیطی نمی | 35 to 85 % RH, Storage: 35 to 85 % RH |
| آلودگی کی ڈگری | 2 |
| معاون پیداوار | Safety relay contact (NC contact) × 1 (31-32) (Related to enabling path) |
| انکلوژر مواد | Die-cast aluminium |
| محیطی درجہ حرارت | -10 to +55 ℃+14 to +131℉(No dew condensation or icing allowed),Storage: -25 to +70 ℃-13 to +158℉ |
| کنکشن ٹرمینل | European terminal |
| موجودہ کھپت | 100 mA or less (without light curtain) |
| اوور وولٹیج کیٹیگری | III |
| کمپن مزاحمت | Resistance 10 to 55 Hz frequency, 0.75 mm0.030 inamplitudein X, Y, and Z directions for two hours each |
| ٹریلنگ ایج فنکشن | Incorporated |
| اشارے: غلطی (FAULT) | Orange LED (lights up when two safety light curtain input polarity selection switch settings are different) |
| قابل اطلاق معیارات: جاپان | JIS B 9704-1 (Type 4), JIS B 9705-1(Category 4), |
| پولرٹی سلیکشن فنکشن | Incorporated (Sliding switch allows selection of plus/minus ground)Minus ground: Correspond to PNP output safety light curtainPlus ground: Correspond to NPN output safety light curtain(Note：Please switch the sliding switch to the PNP side for minus ground and to the NPN side for plus ground.) |
| اشارے: بجلی کی فراہمی (Ui) | Green LED (lights up when the power is ON) |
| اشارے: سیفٹی آؤٹ پٹ [آؤٹ] | Green LED (lights up when safety output is closed)(Note：The operation indicator is marked as "Enabling" on the unit forSF-C12.) |
| CE نشان زد ہدایت کی تعمیل | Machinery Directive, Low Voltage (SF-C11/C13 only) Directive, EMC Directive, RoHS Directive |
| بیرونی ریلے مانیٹر فنکشن | Incorporated(Note：Terminals for utilizing the functions of theSF4B/SF4B-Gseries are available.) |
| قابل اطلاق معیارات: یورپ (EU) | EN 61496-1 (Type 4), EN 55011, EN ISO 13849-1 (Category 4, PLe), IEC 61496-1 (Type 4), ISO 13849-1 (Category 4, PLe)(Note：SF-C11andSF-C13comply with UL 1998 (Class 2).) |
| سیفٹی آؤٹ پٹ: رابطہ مزاحمت | 50 mOhm or less (initial value) |
| کنیکٹ ایبل سیفٹی لائٹ پردے | SF4B / SF4B-Gseries |
| اشارے: انٹر لاک (INTER_LOCK) | - |
| سیفٹی آؤٹ پٹ: برقی زندگی بھر | 100,000 times or more (open/close frequency of 20 times/min, 230 V AC, 3 A, using resistance load)(Note：The life expectancy of the relay varies depending on the type of load, open / close frequency, ambient conditions and others.) |
| سیفٹی آؤٹ پٹ: مکینیکل لائف ٹائم | 10,000,000 times or more (open/close frequency of 180 times/min)(Note：The life expectancy of the relay varies depending on the type of load, open / close frequency, ambient conditions and others.) |
| قابل اطلاق معیارات: شمالی امریکہ | ANSI/UL 61496-1 (Type 4), UL 1998 (Class 2) (Note：SF-C11andSF-C13comply with UL 1998 (Class 2).) |
| سیفٹی آؤٹ پٹ: درخواست کی قسم | AC-15, DC-13 (IEC 60947-5-1) |
| سیمی کنڈکٹر سے متعلق معاون پیداوار (AUX) | - |
| پک اپ میں تاخیر (آٹو ری سیٹ / دستی ری سیٹ) | 30 ms or less / 30 ms or less |
| سیفٹی آؤٹ پٹ: رابطہ مواد / رابطے | AgNiO + 0.2 micro m 0.008 mil Au plating, self cleaning, positively driven |
| قابل اطلاق معیار: بین الاقوامی معیار | IEC 61496-1 (Type 4) |
| سیفٹی آؤٹ پٹ: رابطہ تحفظ فیوز ریٹیڈ | 3 A (slow blow) |
| ماحولیاتی مزاحمت: تحفظ کی ڈگری | IP65 |
| معاون پیداوار: رابطہ تحفظ فیوز ریٹیڈ | 3 A (slow blow) |
| معاون پیداوار: ریٹیڈ آپریشن وولٹیج / کرنٹ | 30 V DC / 3 A, Min. applicable load: 15 mA (at 24 V DC) |
| سیمی کنڈکٹر معاون آؤٹ پٹ (AUX): آؤٹ پٹ آپریشن | - |
| سیفٹی آؤٹ پٹ: ریٹیڈ آپریشن وولٹیج (Ue) /ریٹیڈ آپریشن کرنٹ (le) | 1 A / 24 V DC, resistive load (For inductive load, during contact protection) Min. applicable load: 15 mA (at 24 V DC) |
