SFC14EX

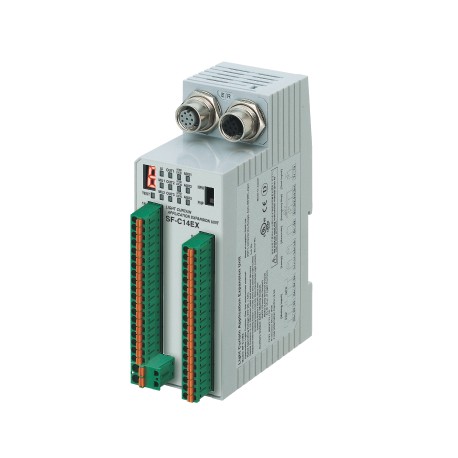

SFC14EX SF-C14EX PANASONIC Safety sensor accessory
$0.00امریکی ڈالر
3551 اسٹاک میں
اہم وضاحتیں
آئٹم:Specifications
پی ایف ایچ ڈی:1.66 × 10-10(Note：Probability of dangerous failure per hour)
ایم ٹی ٹی ایف ڈی:100 years or more(Note：Mean time to dangerous failure (in years))
وزن:Net weight: 250 g approx.
سپلائر کی معلومات
PANASONIC
پروڈکٹس: 4316
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| آئٹم | Specifications |
| پی ایف ایچ ڈی | 1.66 × 10-10(Note：Probability of dangerous failure per hour) |
| ایم ٹی ٹی ایف ڈی | 100 years or more(Note：Mean time to dangerous failure (in years)) |
| وزن | Net weight: 250 g approx. |
| تفصیلات | Applicantion expansion unit for the SF4B series |
| پروڈکٹ | Exclusive Control Unit for Safety Light Curtain |
| مواد | Enclosure: ABS |
| پارٹ نمبر | SF-C14EX |
| پروڈکٹ کا نام | Exclusive Control Unit for Safety Light Curtain SF-C10 |
| پاور وولٹیج | 24 V DC plus or minus 10 % Ripple P-P 10 % or less |
| پروڈکٹ نمبر | SF-C14EX |
| محیطی نمی | 30 to 85 % RH, Storage: 30 to 95 % RH |
| کنٹرول زمرہ | ISO 13849-1 (EN ISO 13849-1, JIS B 9705-1) compliance up to Category 4, PLe standards |
| جھٹکا مزاحمت | 30 G acceleration in X, Y and Z directions three times each |
| لیمپ آؤٹ پٹ کو خاموش کرنا | Applicable muting lamp: 24 V DC, 3.6 to 30 W (L1, L2 of each unit) |
| محیطی درجہ حرارت | -10 to +55 ℃+14 to +131℉(No dew condensation or icing allowed),Storage: -25 to +70 ℃-13 to +158 ℉ |
| کنکشن ٹرمینل | Detachable spring-cage terminal |
| موجودہ کھپت | 0.2 A or less (Excluding Safety light curtain and other external connecting device) |
| کمپن مزاحمت | 10 to 55 Hz frequency, 0.35 mm0.014 indouble amplitude in X, Y and Z directions for two hours each |
| موصلیت مزاحمت | 20 MOhm , or more, with 500 V DC megger between all supply terminals connected together and enclosure |
| قابل اطلاق معیارات: جاپان | JIS B 9704-1 (Type 4), JIS B 9705-1 (Category 4, PLe) |
| CE نشان زد ہدایت کی تعمیل | Machinery Directive, EMC Directive, RoHS Directive |
| قابل اطلاق معیارات: یورپ (EU) | EN 55011, EN ISO 13849-1 (Category 4, PLe) |
| کنیکٹ ایبل سیفٹی لائٹ پردے | SF4B / SF4B-Gseries(Note：The handy-controllerSFB-HC(optional) cannot be used withSF-C14EX-01.) |
| قابل اطلاق معیارات: شمالی امریکہ | ANSI/UL 61496-1 (Type 4), UL 1998 (Class 2) |
| خاموش لیمپ آؤٹ پٹ: پروٹیکشن سرکٹ | Incorporated |
| قابل اطلاق معیار: بین الاقوامی معیار | IEC 61496-1 (Type 4), IEC 61496 (Type 4),ISO 13849-1 (Category 4, PLe) |
| ماحولیاتی مزاحمت: تحفظ کی ڈگری | Enclosure: IP40Terminal: IP20 |
| ماحولیاتی مزاحمت: ڈائی الیکٹرک طاقت وولٹیج | 1,000 V AC for one min. between all supply terminals connected together and enclosure |
| سیفٹی آؤٹ پٹ (سیفٹی آؤٹ پٹ 1، سیفٹی آؤٹ پٹ 2، سیفٹی آؤٹ پٹ 3) | PNP open-collector transistor 2 outputs × 3 or NPN open-collector transistor 2 outputs × 3 (selectable using a slider switch)<When PNP output is selected>・Maximum source current: 200 mA・Applied voltage: same as supply voltage(between the safety output and +V)・Residual voltage: 2 V or less (at 200 mA source current)<When NPN output is selected>・Maximum sink current: 200 mA・Applied voltage: same as supply voltage(between the safety output and 0 V)・Residual voltage: 2 V or less (at 200 mA sink current) |
| سیفٹی آؤٹ پٹ (سیفٹی آؤٹ پٹ 1، سیفٹی آؤٹ پٹ 2، سیفٹی آؤٹ پٹ 3): رسپانس ٹائم | OFF response: 14 ms or less (Safety output 1 and 2: including the response time of the Safety light curtain)ON response: 90 ms or less (auto-reset) / 140 ms or less (manual reset) (Note)(Note) The auto-reset cannot be used with safety output 3. |
| معاون پیداوار (معاون پیداوار 1، معاون پیداوار 2، معاون پیداوار 3، معاون پیداوار 4) | PNP open-collector transistor × 3 or NPN open-collector transistor × 3 (selectable using a slider switch)<When PNP output is selected>・Maximum source current: 60 mA・Applied voltage: same as supply voltage(between the auxiliary output and +V)・Residual voltage: 2 V or less (at 60 mA source current)<When NPN output is selected>・Maximum sink current: 60 mA・Applied voltage: same as supply voltage(between the auxiliary output and 0 V)・Residual voltage: 2 V or less (at 60 mA sink current) |
| سیفٹی آؤٹ پٹ (سیفٹی آؤٹ پٹ 1، سیفٹی آؤٹ پٹ 2، سیفٹی آؤٹ پٹ 3): آپریشن موڈ (آؤٹ پٹ آپریشن) | Safety output 1: ON when the safety light curtain is in light receiving condition, OFF when the safety light curtain is in light interrupted condition (Note 3)Safety output 2: ON when the safety light curtain is in light receiving condition or the muting function is validOFF when the safety light curtain is in light interrupted condition and the muting function is invalid (Note 3)Safety output 3: ON when the emergency stop is invalid, OFF when the emergency stop is valid |
| سیفٹی آؤٹ پٹ (سیفٹی آؤٹ پٹ 1، سیفٹی آؤٹ پٹ 2، سیفٹی آؤٹ پٹ 3): پروٹیکشن سرکٹ (شارٹ سرکٹ پروٹیکشن) | Incorporated |
| معاون پیداوار (معاون پیداوار 1، معاون پیداوار 2، معاون پیداوار 3، معاون پیداوار 4): آپریشن موڈ (آؤٹ پٹ آپریشن) | Auxiliary output 1: ON when the muting function is invalid, OFF when the muting function is validAuxiliary output 2: ON when the override function is invalid, OFF when the override function is validAuxiliary output 3: ON when the muting lamp is normal, OFF when the muting lamp is errorAuxiliary output 4: ON when the light curtain is in light interrupted condition, OFF when the light curtain is in light receiving condition(Note：The auxiliary output incorporated in theSF4Bseries is output.) |
| معاون پیداوار (معاون پیداوار 1، معاون پیداوار 2، معاون پیداوار 3، معاون پیداوار 4): تحفظ سرکٹ (شارٹ سرکٹ تحفظ) | Incorporated |
پروڈکٹ کی وضاحت
SF-C14EX_Exclusive Control Unit for Safety Light Curtain_Exclusive Control Unit for Safety Light Curtain SF-C10_Applicantion expansion unit for the SF4B series
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
