SPC 5/ 2-ST-7,62

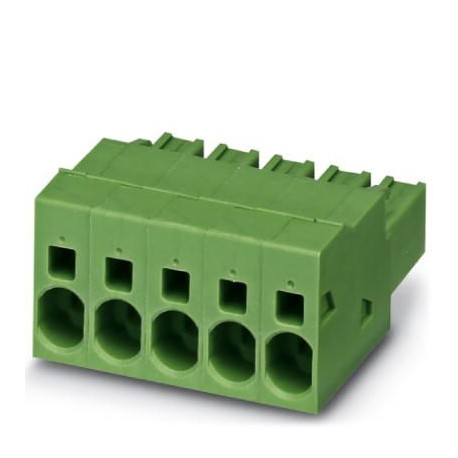

SPC 5/ 2-ST-7,62 1996016 PHOENIX CONTACT Printed-circuit board connector
$0.00امریکی ڈالر
4814 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356037754
آرڈرکی:1996016
کیٹلاگ صفحہ:Page 530 (C-1-2013)
پیکنگ یونٹ:50 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356037754 |
| آرڈرکی | 1996016 |
| کیٹلاگ صفحہ | Page 530 (C-1-2013) |
| پیکنگ یونٹ | 50 pc |
| اصل ملک | IN (India) |
| حسب ضرورت ٹیرف نمبر | 85366990 |
| (محیط حالات) | Test passed |
| (کنکشن کی گنجائش) | Cross section: 4 mm²; Length: 12 mm ... 15 mm |
| کم از کم آرڈر کی مقدار | 50 pc |
| نتیجہ (پل آؤٹ ٹیسٹ) | Test passed |
| پچ (کلیدی تجارتی ڈیٹا) | 7.62 mm |
| خاکہ (درجہ حرارت کے چکر) | |
| لاکنگ (کلیدی تجارتی ڈیٹا) | without |
| سائیکلوں کی تعداد (پل آؤٹ ٹیسٹ) | 50 |
| تفصیلات (پل آؤٹ ٹیسٹ) | IEC 60512-15-1:2008-05 |
| پچ (مادی ڈیٹا - ہاؤسنگ) | 7.62 mm |
| شرح شدہ موجودہ (آئٹم کی خصوصیات) | 41 A |
| جہتی ٹیسٹ (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-1-2:2002-02 |
| ٹیسٹ کا نتیجہ (محیط حالات) | Test passed |
| سرد تناؤ (استقامت ٹیسٹ (B)) | -40 °C/2 h |
| نوٹ (فیرولز کے لیے تصریحات) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| تفصیلات (موسمیاتی ٹیسٹ (D)) | IEC 61984:2008-10 |
| بصری امتحان (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-1-1:2002-02 |
| ٹیسٹ فورس فی پوز۔ (پل آؤٹ ٹیسٹ) | 34 N |
| (ختم کرنے اور کنکشن کا طریقہ) | 6 mm² / flexible / > 80 N |
| پلگ ان سسٹم (کلیدی کمرشل ڈیٹا) | POWER COMBICON 5 |
| تفصیلات (پائیداری ٹیسٹ (B)) | ISO 6988:1985-02 |
| تفصیلات (مکینیکل ٹیسٹ (A)) | IEC 60512-9-1:2010-03 |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 9.650 g |
| طول و عرض a (مادی ڈیٹا - ہاؤسنگ) | 7.62 mm |
| مارکنگ کی مزاحمت (پل آؤٹ ٹیسٹ) | Test passed IEC 60068-2-70:1995-12 |
| تھرمل تناؤ (استقامت کے ٹیسٹ (B)) | 100 °C/168 h |
| رابطے کی قسم (اہم تجارتی ڈیٹا) | Female connector |
| چوڑائی [ w ] (مادی ڈیٹا - ہاؤسنگ) | 15.24 mm |
| اونچائی [ h ] (مادی ڈیٹا - ہاؤسنگ) | 19.8 mm |
| لمبائی [ l ] (مادی ڈیٹا - ہاؤسنگ) | 38.5 mm |
| سطحوں کی تعداد (کلیدی تجارتی ڈیٹا) | 1 |
| کنکشن کا طریقہ (اہم تجارتی ڈیٹا) | Push-in spring connection |
| سنکنرن تناؤ (استقامت ٹیسٹ (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| پولرائزیشن اور کوڈنگ (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-13-5:2006-02 |
| مضامین کی رینج (اہم تجارتی ڈیٹا) | SPC 5/..-ST |
| اتارنے کی لمبائی (برقی پیرامیٹرز) | 15 mm |
| (ماحولیاتی اور پائیداری کے ٹیسٹ (E)) | No hazardous substances above threshold values |
| عہدوں کی تعداد (اہم تجارتی ڈیٹا) | 2 |
| امکانات کی تعداد (اہم تجارتی ڈیٹا) | 2 |
| کنکشن کی تعداد (کلیدی تجارتی ڈیٹا) | 2 |
| تفصیلات (الیکٹریکل ٹیسٹ - فنکشن) | IEC 60999-1:1999-11 |
| رابطہ مزاحمت R1 (مکینیکل ٹیسٹ (A)) | 0.8 mΩ |
| رابطہ مزاحمت R2 (مکینیکل ٹیسٹ (A)) | 0.8 mΩ |
| جہتی ڈرائنگ (مادی ڈیٹا - ہاؤسنگ) | |
| موصل مواد (مادی ڈیٹا - رابطہ) | PA |
| شرح شدہ سرج وولٹیج (III/2) (آئٹم کی خصوصیات) | 8 kV |
| کنڈکٹر کنکشن ٹیسٹ (محیط حالات) | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| رابطہ مواد (فیرولز کے لیے تصریحات) | Cu alloy |
| پیکیجنگ کی قسم (مصنوعات کے طول و عرض) | packed in cardboard |
| مختصر مضمون کی تفصیل (اہم تجارتی ڈیٹا) | Printed-circuit board connector |
| فی پیکج کے ٹکڑے (مصنوعات کے لیے طول و عرض) | 50 |
| درجہ حرارت کے چکر (الیکٹریکل ٹیسٹ - فنکشن) | 192 |
| پل آؤٹ ٹیسٹ (ختم کرنے اور کنکشن کا طریقہ) | IEC 60999-1:1999-11 |
| تجویز کردہ کرمپنگ چمٹا (کنکشن کی گنجائش) | 1212034 CRIMPFOX 6 |
| اندراج/نکالنے کے چکر (مکینیکل ٹیسٹ (A)) | 50 |
| شرح شدہ موصلیت وولٹیج (III/2) (آئٹم کی خصوصیات) | 1000 V |
| فی پوز طاقت واپس لیں۔ تقریبا (پل آؤٹ ٹیسٹ) | 6 N |
| چائنا RoHS (ماحولیاتی اور پائیداری کے ٹیسٹ (E)) | Environmentally friendly use period: unlimited = EFUP-e |
| داخل کرنے کی طاقت فی پوزیشن۔ تقریبا (پل آؤٹ ٹیسٹ) | 8 N |
| موصل مواد گروپ (مادی ڈیٹا - رابطہ) | I |
| IEC 60112 کے مطابق CTI (مادی ڈیٹا - رابطہ) | 600 |
| کنڈکٹر کراس سیکشن ٹھوس (الیکٹریکل پیرامیٹرز) | 0.2 mm² ... 10 mm² |
| تفصیلات (ایئر کلیئرنس اور کری پیج فاصلے) | IEC 60999-1:1999-11 |
| سطح کی خصوصیات (فیرولز کے لیے تصریحات) | hot-dip tin-plated |
| محیطی درجہ حرارت (اسمبلی) (پیکجنگ کی معلومات) | -5 °C ... 100 °C |
| محیطی درجہ حرارت (آپریشن) (پیکیجنگ کی معلومات) | -40 °C (dependent on the derating curve) |
| مالیت کی پیکنگ یونٹس (مصنوعات کے لیے ابعاد) | Pcs. |
| کنڈکٹر کراس سیکشن لچکدار (برقی پیرامیٹرز) | 0.2 mm² ... 6 mm² |
| پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے (استقامت کے ٹیسٹ (B)) | 3.31 kV |
| پاور فریکوئنسی وولٹیج کو برداشت کرتی ہے (مکینیکل ٹیسٹ (A)) | 3.31 kV |
| نتیجہ، تحفظ کی ڈگری، آئی پی کوڈ (موسمیاتی ٹیسٹ (D)) | Finger safety with IP20 test finger |
| کنڈکٹر کراس سیکشن AWG / kcmil (الیکٹریکل پیرامیٹرز) | 24 ... 8 |
| تسلسل سمندر کی سطح پر وولٹیج کا مقابلہ کرتا ہے (استقامت کے ٹیسٹ (B)) | 7.3 kV |
| تسلسل سمندر کی سطح پر وولٹیج کا مقابلہ کرتا ہے (مکینیکل ٹیسٹ (A)) | 7.3 kV |
| کنڈکٹر کو پہنچنے والے نقصان اور سست روی کے لیے ٹیسٹ (ماحولی حالات) | IEC 60999-1:1999-11 |
| ٹیسٹ - بار بار کنکشن اور رہائی (محیط حالات) | IEC 60999-1:1999-11 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (پیکیجنگ کی معلومات) | -40 °C ... 70 °C |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - رابطہ) | V0 |
| موصلیت کا مواد گروپ (معیار کے مطابق مکینیکل ٹیسٹ) | I |
| ٹیسٹ کرنٹ (زیادہ سے زیادہ کراس سیکشن) (الیکٹریکل ٹیسٹ - فنکشن) | 32 A DC |
| ٹیسٹ کرنٹ (کم از کم کراس سیکشن) (الیکٹریکل ٹیسٹ - فنکشن) | 5 A DC |
| موصلیت مزاحمت، پڑوسی پوزیشن (مکینیکل ٹیسٹ (A)) | > 0.2 TΩ |
| شرح شدہ سرج وولٹیج (II/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 6 kV |
| دھاتی سطح کے رابطے کا علاقہ (اوپر کی تہہ) (فیرولز کے لیے تصریحات) | Tin (4 - 8 µm Sn) |
| شرح شدہ سرج وولٹیج (III/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 8 kV |
| شرح شدہ سرج وولٹیج (III/3) (معیار کے مطابق مکینیکل ٹیسٹ) | 8 kV |
| دھاتی سطح کا ٹرمینل پوائنٹ (اوپر کی تہہ) (فیرولز کے لیے نردجیکرن) | Tin (4 - 8 µm Sn) |
| درجہ بند موصلیت کا وولٹیج (II/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 1000 V |
| درجہ بند موصلیت کا وولٹیج (III/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 1000 V |
| درجہ بند موصلیت کا وولٹیج (III/3) (معیار کے مطابق مکینیکل ٹیسٹ) | 1000 V |
| فی پوز طاقت واپس لیں۔ تقریبا (موجودہ لے جانے کی صلاحیت / ڈیریٹنگ منحنی خطوط) | 6 N |
| DIN 46228‑4 (کنکشن کی گنجائش) کے مطابق انسولیٹنگ کالر کے ساتھ فیرولز | Cross section: 0.5 mm²; Length: 10 mm ... 15 mm |
| داخل کرنے کی طاقت فی پوزیشن۔ تقریبا (موجودہ لے جانے کی صلاحیت / ڈیریٹنگ منحنی خطوط) | 8 N |
| DIN 46228‑1 (کنکشن کی گنجائش) کے مطابق کالر کی موصلیت کے بغیر فیرولز | Cross section: 0.5 mm²; Length: 10 mm ... 15 mm |
| EN 60695-2-12 کے مطابق گلو وائر فلیمیبلٹی انڈیکس GWFI (مٹیریل ڈیٹا - رابطہ) | 850 |
| EN 60695-2-13 کے مطابق گلو وائر اگنیشن درجہ حرارت GWIT (مٹیریل ڈیٹا - رابطہ) | 775 |
| داخل کرنے کی ضروریات میں ہولڈر سے رابطہ کریں | Test passed |
| پولرائزیشن جب داخل کی ضرورت ہو> 20 N (موجودہ لے جانے کی صلاحیت / ڈیریٹنگ منحنی خطوط) | Test passed |
| بال پریشر ٹیسٹ کے لیے درجہ حرارت EN 60695-10-2 کے مطابق (مٹیریل ڈیٹا - رابطہ) | 125 °C |
| کنڈکٹر کراس سیکشن / کنڈکٹر کی قسم / ٹینسائل فورس (ختم کرنے اور کنکشن کا طریقہ) | 0.2 mm² / solid / > 10 N |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 4 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 6 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، پھنسے ہوئے، پلاسٹک کی آستین والے TWIN فیرولز کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 1.5 mm² |
پروڈکٹ کی وضاحت
Connector for printed circuit board, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Female, number of potentials: 2,
