SPT 5/ 4-H-7,5 MIX YE/GN

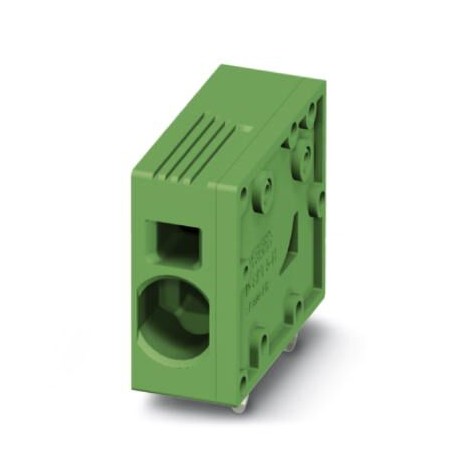

SPT 5/ 4-H-7,5 MIX YE/GN 1076254 PHOENIX CONTACT PCB terminal block SPT 5/ 4-H-7,5 MIX YE/GN 1076254
$0.00امریکی ڈالر
3155 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626783826
آرڈرکی:1076254
پیکنگ یونٹ:1
ETIM 5.0 (eCl@ss):EC002643
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626783826 |
| آرڈرکی | 1076254 |
| پیکنگ یونٹ | 1 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| حسب ضرورت ٹیرف نمبر | 85369010 |
| (محیط حالات) | Test passed |
| خشک گرمی (وائبریشن ٹیسٹ) | 168 h/100°C |
| نوٹ (کنکشن کی گنجائش) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| مرطوب حرارت (وائبریشن ٹیسٹ) | 48 h/30 °C/92 % |
| پچ (کلیدی تجارتی ڈیٹا) | 7.5 mm |
| ٹیسٹ کا نتیجہ (وائبریشن ٹیسٹ) | Test passed |
| eCl@ss 5.1 (درجہ بندی) | 27261100 |
| eCl@ss 6.0 (درجہ بندی) | 27261100 |
| eCl@ss 7.0 (درجہ بندی) | 27440401 |
| eCl@ss 8.0 (درجہ بندی) | 27440401 |
| eCl@ss 9.0 (درجہ بندی) | 27440401 |
| ریٹیڈ کرنٹ (پل آؤٹ ٹیسٹ) | 41 A |
| پچ (مادی ڈیٹا - ہاؤسنگ) | 7.5 mm |
| شرح شدہ موجودہ (آئٹم کی خصوصیات) | 41 A |
| پن لے آؤٹ (کلیدی تجارتی ڈیٹا) | Linear pinning |
| ٹیسٹ کا نتیجہ (محیط حالات) | Test passed |
| بڑھتے ہوئے قسم (کلیدی تجارتی ڈیٹا) | Wave soldering |
| ٹیسٹ کی تفصیلات (وائبریشن ٹیسٹ) | IEC 60998-1:2002-12 |
| (ختم کرنے اور کنکشن کا طریقہ) | 6 mm² / flexible / > 80 N |
| کنکشن ٹیسٹ (محیط حالات) | IEC 60998-2-2:2002-12 |
| طول و عرض a (مادی ڈیٹا - ہاؤسنگ) | 22.5 mm |
| پن کی جگہ (مادی ڈیٹا - ہاؤسنگ) | 13.2 mm |
| چوڑائی [ w ] (مادی ڈیٹا - ہاؤسنگ) | 31.8 mm |
| رابطہ مواد (کنکشن کی صلاحیت) | Cu alloy |
| اونچائی [ h ] (مادی ڈیٹا - ہاؤسنگ) | 19 mm |
| لمبائی [ l ] (مادی ڈیٹا - ہاؤسنگ) | 24.15 mm |
| سطحوں کی تعداد (کلیدی تجارتی ڈیٹا) | 1 |
| کنکشن کا طریقہ (اہم تجارتی ڈیٹا) | Push-in spring connection |
| مضامین کی رینج (اہم تجارتی ڈیٹا) | SPT 5/..-H |
| پن کے طول و عرض (مادی ڈیٹا - ہاؤسنگ) | 1.7 x 0.8 mm |
| پن کی جگہ (پروڈکٹ کے لیے طول و عرض) | 13.2 mm |
| سولڈر پن [P] (مٹیریل ڈیٹا - ہاؤسنگ) | 4.6 mm |
| اتارنے کی لمبائی (برقی پیرامیٹرز) | 15 mm |
| عہدوں کی تعداد (اہم تجارتی ڈیٹا) | 4 |
| سوراخ کا قطر (مصنوعات کے طول و عرض) | 2.1 mm |
| امکانات کی تعداد (اہم تجارتی ڈیٹا) | 4 |
| کنکشن کی تعداد (کلیدی تجارتی ڈیٹا) | 4 |
| شرح شدہ سرج وولٹیج (III/2) (پل آؤٹ ٹیسٹ) | 6 kV |
| موصل مواد گروپ (برقی ٹیسٹ) | I |
| موصل مواد (مادی ڈیٹا - رابطہ) | PA |
| شرح شدہ سرج وولٹیج (II/2) (الیکٹریکل ٹیسٹ) | 6 kV |
| شرح شدہ سرج وولٹیج (III/2) (آئٹم کی خصوصیات) | 6 kV |
| سطح کی خصوصیات (کنکشن کی صلاحیت) | Tin-plated |
| پیکیجنگ کی قسم (پی سی بی ڈیزائن کے لیے طول و عرض) | packed in cardboard |
| ٹکڑے فی پیکج (پی سی بی ڈیزائن کے لیے طول و عرض) | 50 |
| شرح شدہ سرج وولٹیج (III/2) (الیکٹریکل ٹیسٹ) | 6 kV |
| شرح شدہ سرج وولٹیج (III/3) (الیکٹریکل ٹیسٹ) | 6 kV |
| مختصر مضمون کی تفصیل (اہم تجارتی ڈیٹا) | PCB terminal block |
| خشک گرمی (ہوا کی منظوری اور رینگنے کے فاصلے) | 168 h/100°C |
| شرح شدہ موصلیت وولٹیج (III/2) (پل آؤٹ ٹیسٹ) | 1000 V |
| پل آؤٹ ٹیسٹ (ختم کرنے اور کنکشن کا طریقہ) | IEC 60998-2-2:2002-12 |
| مرطوب گرمی (ہوا کی منظوری اور رینگنے کے فاصلے) | 48 h/30 °C/92 % |
| شرح شدہ موصلیت وولٹیج (II/2) (الیکٹریکل ٹیسٹ) | 1000 V |
| شرح شدہ موصلیت وولٹیج (III/2) (آئٹم کی خصوصیات) | 1000 V |
| موصل مواد گروپ (مادی ڈیٹا - رابطہ) | I |
| شرح شدہ موصلیت وولٹیج (III/2) (الیکٹریکل ٹیسٹ) | 1000 V |
| شرح شدہ موصلیت وولٹیج (III/3) (الیکٹریکل ٹیسٹ) | 630 V |
| ٹیسٹ کا نتیجہ (ایئر کلیئرنس اور کری پیج کے فاصلے) | Test passed |
| IEC 60112 کے مطابق CTI (مادی ڈیٹا - رابطہ) | 600 |
| کنڈکٹر کراس سیکشن ٹھوس (الیکٹریکل پیرامیٹرز) | 0.2 mm² ... 10 mm² |
| اونچائی (بغیر سولڈر پن کے) (مٹیریل ڈیٹا - ہاؤسنگ) | 14.4 mm |
| محیطی درجہ حرارت (اسمبلی) (پیکجنگ کی معلومات) | -5 °C ... 100 °C |
| مالیت کی پیکنگ یونٹس (پی سی بی ڈیزائن کے لیے ابعاد) | Pcs. |
| محیطی درجہ حرارت (آپریشن) (پیکیجنگ کی معلومات) | -40 °C (dependent on the derating curve) |
| کنڈکٹر کراس سیکشن لچکدار (برقی پیرامیٹرز) | 0.2 mm² ... 6 mm² |
| ٹیسٹ کی تفصیلات (ایئر کلیئرنس اور کری پیج فاصلے) | IEC 60998-1:2002-12 |
| (عمر بڑھنے، نمی اور ٹھوس چیزوں کے دخول کے خلاف مزاحمت) | No hazardous substances above threshold values |
| کنڈکٹر کراس سیکشن AWG / kcmil (الیکٹریکل پیرامیٹرز) | 24 ... 8 |
| کنڈکٹر کو پہنچنے والے نقصان اور سست روی کے لیے ٹیسٹ (ماحولی حالات) | IEC 60998-2-2:2002-12 |
| دھات کی سطح سولڈرنگ ایریا (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (4 - 8 µm Sn) |
| دھاتی سطح کا ٹرمینل پوائنٹ (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (4 - 8 µm Sn) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (پیکیجنگ کی معلومات) | -40 °C ... 70 °C |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - رابطہ) | V0 |
| چائنا RoHS (عمر بڑھنے، نمی اور ٹھوس اشیاء کی رسائی کے خلاف مزاحمت) | Environmentally friendly use period: unlimited = EFUP-e |
| EN 60695-2-12 کے مطابق گلو وائر فلیمیبلٹی انڈیکس GWFI (مٹیریل ڈیٹا - رابطہ) | 850 |
| EN 60695-2-13 کے مطابق گلو وائر اگنیشن درجہ حرارت GWIT (مٹیریل ڈیٹا - رابطہ) | 775 |
| بال پریشر ٹیسٹ کے لیے درجہ حرارت EN 60695-10-2 کے مطابق (مٹیریل ڈیٹا - رابطہ) | 125 °C |
| کنڈکٹر کراس سیکشن / کنڈکٹر کی قسم / ٹینسائل فورس (ختم کرنے اور کنکشن کا طریقہ) | 0.2 mm² / solid / > 10 N |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 4 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 6 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، پھنسے ہوئے، پلاسٹک کی آستین والے TWIN فیرولز کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.25 mm² ... 1.5 mm² |
| بڑھاپے کے خلاف مزاحمت، نمی کے حالات، ٹھوس اشیاء کے داخل ہونے اور پانی کے نقصان دہ داخل ہونے کے خلاف مزاحمت | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
پروڈکٹ کی وضاحت
Terminal block for printed circuit board, nominal current: 41 A, dimensioning voltage (III/2): 1000 V, nominal section: 6 mm², Number of potentials: 4, Number of rows: 1, Number of poles per row: 4, f
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
تکنیکی تفصیلات
PCB terminal block, nominal current: 41 A, nom. voltage: 1000 V, pitch: 7.5 mm, number of positions: 4, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: multi-color
