SPTA 16/ 1-10,0

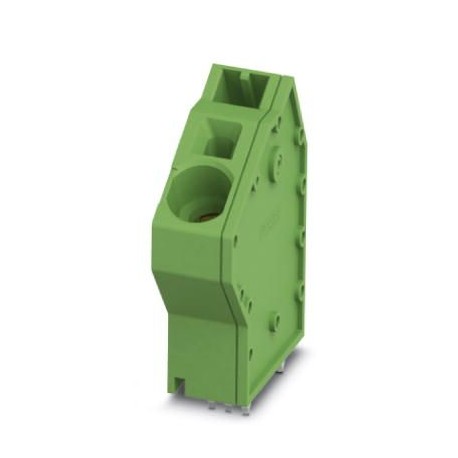

SPTA 16/ 1-10,0 1819192 PHOENIX CONTACT PCB terminal block
$0.00امریکی ڈالر
3317 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4046356788229
نوٹ:Made to Order (non-returnable)
آرڈرکی:1819192
کیٹلاگ صفحہ:Page 27 (NTK-2014)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4046356788229 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 1819192 |
| کیٹلاگ صفحہ | Page 27 (NTK-2014) |
| پیکنگ یونٹ | 50 pc |
| اصل ملک | IN (India) |
| حسب ضرورت ٹیرف نمبر | 85369010 |
| (محیط حالات) | Test passed |
| کم از کم آرڈر کی مقدار | 50 pc |
| پچ (کلیدی تجارتی ڈیٹا) | 10 mm |
| (معیارات اور ضوابط) | No hazardous substances above threshold values |
| ریٹیڈ کرنٹ (پل آؤٹ ٹیسٹ) | 76 A |
| پچ (مادی ڈیٹا - ہاؤسنگ) | 10 mm |
| شرح شدہ موجودہ (آئٹم کی خصوصیات) | 76 A |
| پن لے آؤٹ (کلیدی تجارتی ڈیٹا) | Linear double pinning |
| ٹیسٹ کا نتیجہ (محیط حالات) | Test passed |
| بڑھتے ہوئے قسم (کلیدی تجارتی ڈیٹا) | Wave soldering |
| (ختم کرنے اور کنکشن کا طریقہ) | 16 mm² / flexible / > 100 N |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 11.630 g |
| پن کی جگہ (مادی ڈیٹا - ہاؤسنگ) | 15 mm |
| چوڑائی [ w ] (مادی ڈیٹا - ہاؤسنگ) | 10 mm |
| چین RoHS (معیارات اور ضوابط) | Environmentally friendly use period: unlimited = EFUP-e |
| رابطہ مواد (کنکشن کی صلاحیت) | Cu alloy |
| اونچائی [ h ] (مادی ڈیٹا - ہاؤسنگ) | 42.2 mm |
| لمبائی [ l ] (مادی ڈیٹا - ہاؤسنگ) | 32.7 mm |
| سطحوں کی تعداد (کلیدی تجارتی ڈیٹا) | 1 |
| کنکشن کا طریقہ (اہم تجارتی ڈیٹا) | Push-in spring connection |
| مضامین کی رینج (اہم تجارتی ڈیٹا) | SPTA 16/ |
| پن کے طول و عرض (مادی ڈیٹا - ہاؤسنگ) | 1.2 x 1 mm |
| پن کی جگہ (پروڈکٹ کے لیے طول و عرض) | 15 mm |
| سولڈر پن [P] (مٹیریل ڈیٹا - ہاؤسنگ) | 4.1 mm |
| اتارنے کی لمبائی (برقی پیرامیٹرز) | 18 mm |
| عہدوں کی تعداد (اہم تجارتی ڈیٹا) | 1 |
| سوراخ کا قطر (مصنوعات کے طول و عرض) | 1.7 mm |
| امکانات کی تعداد (اہم تجارتی ڈیٹا) | 1 |
| کنکشن کی تعداد (کلیدی تجارتی ڈیٹا) | 1 |
| شرح شدہ سرج وولٹیج (III/2) (پل آؤٹ ٹیسٹ) | 8 kV |
| موصل مواد گروپ (برقی ٹیسٹ) | I |
| موصل مواد (مادی ڈیٹا - رابطہ) | PA |
| شرح شدہ سرج وولٹیج (II/2) (الیکٹریکل ٹیسٹ) | 6 kV |
| شرح شدہ سرج وولٹیج (III/2) (آئٹم کی خصوصیات) | 8 kV |
| سطح کی خصوصیات (کنکشن کی صلاحیت) | Tin-plated |
| پیکیجنگ کی قسم (پی سی بی ڈیزائن کے لیے طول و عرض) | packed in cardboard |
| کنڈکٹر کنکشن ٹیسٹ (محیط حالات) | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| ٹکڑے فی پیکج (پی سی بی ڈیزائن کے لیے طول و عرض) | 50 |
| شرح شدہ سرج وولٹیج (III/2) (الیکٹریکل ٹیسٹ) | 8 kV |
| شرح شدہ سرج وولٹیج (III/3) (الیکٹریکل ٹیسٹ) | 8 kV |
| مختصر مضمون کی تفصیل (اہم تجارتی ڈیٹا) | PCB terminal block |
| خاکہ (ایئر کلیئرنس اور کریپج فاصلے) | |
| شرح شدہ موصلیت وولٹیج (III/2) (پل آؤٹ ٹیسٹ) | 1000 V |
| پل آؤٹ ٹیسٹ (ختم کرنے اور کنکشن کا طریقہ) | IEC 60999-1:1999-11 |
| شرح شدہ موصلیت وولٹیج (II/2) (الیکٹریکل ٹیسٹ) | 1000 V |
| شرح شدہ موصلیت وولٹیج (III/2) (آئٹم کی خصوصیات) | 1000 V |
| موصل مواد گروپ (مادی ڈیٹا - رابطہ) | I |
| شرح شدہ موصلیت وولٹیج (III/2) (الیکٹریکل ٹیسٹ) | 1000 V |
| شرح شدہ موصلیت وولٹیج (III/3) (الیکٹریکل ٹیسٹ) | 1000 V |
| IEC 60112 کے مطابق CTI (مادی ڈیٹا - رابطہ) | 600 |
| کنڈکٹر کراس سیکشن ٹھوس (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 10 mm² |
| اونچائی (بغیر سولڈر پن کے) (مٹیریل ڈیٹا - ہاؤسنگ) | 38.1 mm |
| محیطی درجہ حرارت (اسمبلی) (پیکجنگ کی معلومات) | -5 °C ... 100 °C |
| مالیت کی پیکنگ یونٹس (پی سی بی ڈیزائن کے لیے ابعاد) | Pcs. |
| محیطی درجہ حرارت (آپریشن) (پیکیجنگ کی معلومات) | -40 °C (Depending on the current carrying capacity/derating curve) |
| کنڈکٹر کراس سیکشن لچکدار (برقی پیرامیٹرز) | 0.75 mm² ... 16 mm² |
| کنڈکٹر کراس سیکشن AWG / kcmil (الیکٹریکل پیرامیٹرز) | 18 ... 4 |
| کنڈکٹر کو پہنچنے والے نقصان اور سست روی کے لیے ٹیسٹ (ماحولی حالات) | IEC 60999-1:1999-11 |
| ٹیسٹ - بار بار کنکشن اور رہائی (محیط حالات) | IEC 60999-1:1999-11 |
| دھات کی سطح سولڈرنگ ایریا (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (10 - 16 µm Sn) |
| دھاتی سطح کا ٹرمینل پوائنٹ (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (10 - 16 µm Sn) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (پیکیجنگ کی معلومات) | -40 °C ... 70 °C |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - رابطہ) | V0 |
| اے سی سی میں کنکشن معیاری کے ساتھ (موجودہ لے جانے کی صلاحیت / ڈیریٹنگ منحنی خطوط) | EN-VDE |
| UL 94 کے مطابق آتش گیر درجہ بندی (موجودہ لے جانے کی صلاحیت / ڈیریٹنگ منحنی خطوط) | V0 |
| EN 60695-2-12 کے مطابق گلو وائر فلیمیبلٹی انڈیکس GWFI (مٹیریل ڈیٹا - رابطہ) | 850 |
| EN 60695-2-13 کے مطابق گلو وائر اگنیشن درجہ حرارت GWIT (مٹیریل ڈیٹا - رابطہ) | 775 |
| بال پریشر ٹیسٹ کے لیے درجہ حرارت EN 60695-10-2 کے مطابق (مٹیریل ڈیٹا - رابطہ) | 125 °C |
| کنڈکٹر کراس سیکشن / کنڈکٹر کی قسم / ٹینسائل فورس (ختم کرنے اور کنکشن کا طریقہ) | 0.75 mm² / solid / > 30 N |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 10 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 16 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، پھنسے ہوئے، پلاسٹک کی آستین والے TWIN فیرولز کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 4 mm² |
پروڈکٹ کی وضاحت
Terminal block for printed circuit board, rated current: 76 A, rated voltage (III/2): 1000 V, rated cross-section: 16 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, artic
