اسٹاک میں ہاٹ پروڈکٹ
SPTA 16/ 5-15,0-ZB 5CBBD:PE-L3

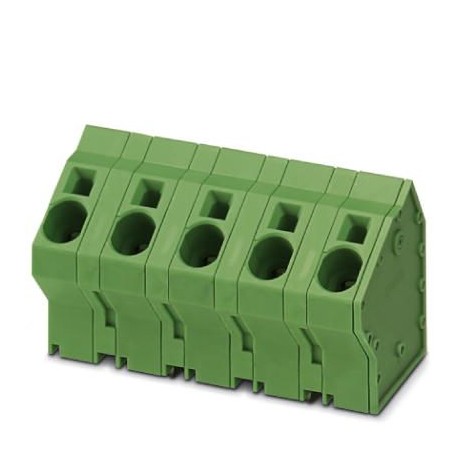

SPTA 16/ 5-15,0-ZB 5CBBD:PE-L3 1034174 PHOENIX CONTACT PCB terminal block
$0.00امریکی ڈالر
3729 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626540177
نوٹ:Made to Order (non-returnable)
آرڈرکی:1034174
پیکنگ یونٹ:50 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626540177 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 1034174 |
| پیکنگ یونٹ | 50 pc |
| اصل ملک | IN (India) |
| حسب ضرورت ٹیرف نمبر | 85369010 |
| (محیط حالات) | Test passed |
| کم از کم آرڈر کی مقدار | 50 pc |
| (برقی پیرامیٹرز) | 2.5 mm² ... 10 mm² (Push-in connection) |
| وولٹیج (الیکٹریکل ٹیسٹ) | 1000 V |
| پچ (کلیدی تجارتی ڈیٹا) | 15 mm |
| پچ (مادی ڈیٹا - ہاؤسنگ) | 15 mm |
| شرح شدہ موجودہ (آئٹم کی خصوصیات) | 76 A |
| جہتی ٹیسٹ (پل آؤٹ ٹیسٹ) | Test passed IEC 60512-1-2:2002-02 |
| تفصیلات (الیکٹریکل ٹیسٹ) | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| ٹیسٹ کا نتیجہ (محیط حالات) | Test passed |
| ٹیسٹ کی تفصیلات (پل آؤٹ ٹیسٹ) | IEC 60947-7-4 |
| بڑھتے ہوئے قسم (کلیدی تجارتی ڈیٹا) | Wave soldering |
| (ختم کرنے اور کنکشن کا طریقہ) | 16 mm² / flexible / > 100 N |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 56.080 g |
| طول و عرض a (مادی ڈیٹا - ہاؤسنگ) | 60 mm |
| چوڑائی [ w ] (مادی ڈیٹا - ہاؤسنگ) | 71.8 mm |
| رابطہ مواد (کنکشن کی صلاحیت) | Cu alloy |
| اونچائی [ h ] (مادی ڈیٹا - ہاؤسنگ) | 42.23 mm |
| لمبائی [ l ] (مادی ڈیٹا - ہاؤسنگ) | 32.7 mm |
| سطحوں کی تعداد (کلیدی تجارتی ڈیٹا) | 1 |
| کنکشن کا طریقہ (اہم تجارتی ڈیٹا) | Push-in spring connection |
| مضامین کی رینج (اہم تجارتی ڈیٹا) | SPTA 16/ |
| پن کے طول و عرض (مادی ڈیٹا - ہاؤسنگ) | 1.2 x 1 mm |
| سولڈر پن [P] (مٹیریل ڈیٹا - ہاؤسنگ) | 4.1 mm |
| اتارنے کی لمبائی (برقی پیرامیٹرز) | 18 mm |
| عہدوں کی تعداد (اہم تجارتی ڈیٹا) | 5 |
| سوراخ کا قطر (مصنوعات کے طول و عرض) | 1.7 mm |
| موصل مواد گروپ (برقی ٹیسٹ) | I |
| موصل مواد (مادی ڈیٹا - رابطہ) | PA |
| شرح شدہ سرج وولٹیج (II/2) (الیکٹریکل ٹیسٹ) | 6 kV |
| شرح شدہ سرج وولٹیج (III/2) (آئٹم کی خصوصیات) | 8 kV |
| سطح کی خصوصیات (کنکشن کی صلاحیت) | Tin-plated |
| پیکیجنگ کی قسم (پی سی بی ڈیزائن کے لیے طول و عرض) | packed in cardboard |
| کنڈکٹر کنکشن ٹیسٹ (محیط حالات) | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| ٹکڑے فی پیکج (پی سی بی ڈیزائن کے لیے طول و عرض) | 50 |
| شرح شدہ سرج وولٹیج (III/2) (الیکٹریکل ٹیسٹ) | 8 kV |
| شرح شدہ سرج وولٹیج (III/3) (الیکٹریکل ٹیسٹ) | 8 kV |
| مختصر مضمون کی تفصیل (اہم تجارتی ڈیٹا) | PCB terminal block |
| پل آؤٹ ٹیسٹ (ختم کرنے اور کنکشن کا طریقہ) | IEC 60999-1:1999-11 |
| شرح شدہ موصلیت وولٹیج (II/2) (الیکٹریکل ٹیسٹ) | 1000 V |
| شرح شدہ موصلیت وولٹیج (III/2) (آئٹم کی خصوصیات) | 1000 V |
| موصل مواد گروپ (مادی ڈیٹا - رابطہ) | I |
| شرح شدہ موصلیت وولٹیج (III/2) (الیکٹریکل ٹیسٹ) | 1000 V |
| شرح شدہ موصلیت وولٹیج (III/3) (الیکٹریکل ٹیسٹ) | 1000 V |
| IEC 60112 کے مطابق CTI (مادی ڈیٹا - رابطہ) | 600 |
| کنڈکٹر کراس سیکشن ٹھوس (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 10 mm² (Conductor connection with open terminal point) |
| اونچائی (بغیر سولڈر پن کے) (مٹیریل ڈیٹا - ہاؤسنگ) | 38.13 mm |
| تفصیلات (ایئر کلیئرنس اور کری پیج فاصلے) | IEC 60947-7-4 |
| محیطی درجہ حرارت (اسمبلی) (پیکجنگ کی معلومات) | -5 °C ... 100 °C |
| مالیت کی پیکنگ یونٹس (پی سی بی ڈیزائن کے لیے ابعاد) | Pcs. |
| شرح شدہ کرنٹ (معیاری کے مطابق مکینیکل ٹیسٹ) | 76 A |
| محیطی درجہ حرارت (آپریشن) (پیکیجنگ کی معلومات) | -40 °C |
| کنڈکٹر کراس سیکشن لچکدار (برقی پیرامیٹرز) | 0.75 mm² ... 16 mm² |
| کنڈکٹر کراس سیکشن AWG / kcmil (الیکٹریکل پیرامیٹرز) | 18 ... 4 |
| کنڈکٹر کو پہنچنے والے نقصان اور سست روی کے لیے ٹیسٹ (ماحولی حالات) | IEC 60999-1:1999-11 |
| ٹیسٹ - بار بار کنکشن اور رہائی (محیط حالات) | IEC 60999-1:1999-11 |
| دھات کی سطح سولڈرنگ ایریا (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (10 - 16 µm Sn) |
| دھاتی سطح کا ٹرمینل پوائنٹ (اوپر کی پرت) (کنکشن کی گنجائش) | Tin (10 - 16 µm Sn) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (پیکیجنگ کی معلومات) | -40 °C ... 70 °C |
| UL 94 کے مطابق آتش گیر درجہ بندی (مادی ڈیٹا - رابطہ) | V0 |
| سنگل وائر/ٹرمینل پوائنٹ، پھنسے ہوئے GRP (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 16 mm² |
| شرح شدہ سرج وولٹیج (III/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 8 kV |
| درجہ بند موصلیت کا وولٹیج (III/2) (معیار کے مطابق مکینیکل ٹیسٹ) | 1000 V |
| اے سی سی میں کنکشن معیاری کے ساتھ (موجودہ لے جانے کی صلاحیت / ڈیریٹنگ منحنی خطوط) | EN-VDE |
| UL 94 کے مطابق آتش گیر درجہ بندی (موجودہ لے جانے کی صلاحیت / ڈیریٹنگ منحنی خطوط) | V0 |
| EN 60695-2-12 کے مطابق گلو وائر فلیمیبلٹی انڈیکس GWFI (مٹیریل ڈیٹا - رابطہ) | 850 |
| EN 60695-2-13 کے مطابق گلو وائر اگنیشن درجہ حرارت GWIT (مٹیریل ڈیٹا - رابطہ) | 775 |
| بال پریشر ٹیسٹ کے لیے درجہ حرارت EN 60695-10-2 کے مطابق (مٹیریل ڈیٹا - رابطہ) | 125 °C |
| کنڈکٹر کراس سیکشن / کنڈکٹر کی قسم / ٹینسائل فورس (ختم کرنے اور کنکشن کا طریقہ) | 0.75 mm² / solid / > 30 N |
| کنڈکٹر کراس سیکشن، لچکدار، فیرول کے ساتھ، پلاسٹک کی آستین کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 10 mm² |
| کنڈکٹر کراس سیکشن لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 16 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، پھنسے ہوئے، پلاسٹک کی آستین والے TWIN فیرولز کے ساتھ (الیکٹریکل پیرامیٹرز) | 0.75 mm² ... 4 mm² |
پروڈکٹ کی وضاحت
Terminal block for printed circuit board, nominal current: 76 A, nominal voltage (III/2): 1000 V, nominal cross-section: 16 mm², number of potentials: 5, number of rows: 1, number of poles per row: 5,
