SSK 0525 KER-EX

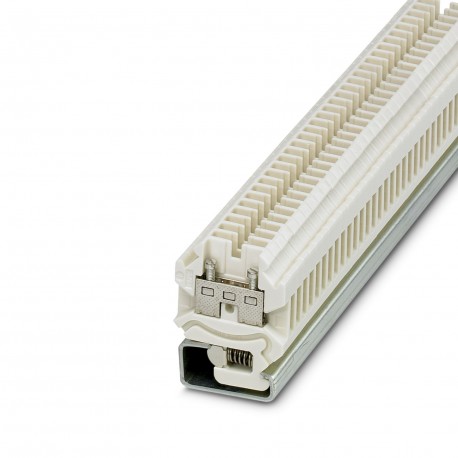

SSK 0525 KER-EX 0501059 PHOENIX CONTACT Feed-through terminal block, connection method: screw connection, cr..
$0.00امریکی ڈالر
3700 اسٹاک میں
اہم وضاحتیں
:1201044 E/1
رنگ:ivory (RAL 1014)
چوڑائی:6.2 mm
اونچائی:38 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 1201044 E/1 | |
| رنگ | ivory (RAL 1014) |
| چوڑائی | 6.2 mm |
| اونچائی | 38 mm |
| نتیجہ | Test passed |
| آؤٹ پٹ | (Permanent) |
| مواد | Ceramics |
| امکانات | 1 |
| پل کا ڈیٹا | 28 A / 4 mm² |
| انقلابات | 135 |
| مصنوعات کی قسم | High temperature terminal block |
| سکرو دھاگہ | M3 |
| ٹارک کی حد | 0.5 Nm ... 0.6 Nm |
| چڑھنے کی قسم | NS 32 |
| شرح شدہ کرنٹ | 28 A |
| شرح شدہ وولٹیج | 440 V |
| شناخت | II 2 GD Ex eb IIC Gb |
| قطاروں کی تعداد | 1 |
| گردش کی رفتار | 10 rpm |
| NS 32 پر گہرائی | 48 mm |
| آخر کور کی چوڑائی | 3.5 mm |
| پلوں کی فہرست | Chain bridge / KB- 6 / 0201472 |
| برائے نام کرنٹ | 24 A |
| برائے نام وولٹیج | 690 V |
| سائیڈ پینل کھولیں۔ | Yes |
| آرٹیکل پر نظر ثانی | 04 |
| اتارنے کی لمبائی | 9 mm |
| کراس سیکشن AWG | 24 ... 12 (converted acc. to IEC) |
| ٹارک کو سخت کرنا | 0.5 ... 0.6 Nm |
| مزاحمت سے رابطہ کریں۔ | 0.94 mΩ |
| آلودگی کی ڈگری | 3 |
| شرح شدہ سرج وولٹیج | 8 kV |
| ٹیسٹ فورس سیٹ پوائنٹ | 1 N |
| زیادہ سے زیادہ لوڈ کرنٹ | 32 A (with 4 mm² conductor cross section) |
| اوور وولٹیج کیٹیگری | III |
| برائے نام کراس سیکشن | 2.5 mm² |
| رابطوں کی تعداد | 2 |
| ٹیسٹ وولٹیج سیٹ پوائنٹ | 9.8 kV |
| کنکشن کی گنجائش AWG | 24 ... 12 |
| DIN ریل / فکسنگ سپورٹ | NS 32 |
| سابق درجہ حرارت میں اضافہ | 40 K (31.3 A / 4 mm²) |
| ریٹیڈ کراس سیکشن AWG | 12 |
| سابق مصدقہ لوازمات | 0201061 D-SSK 0525 KER |
| شرح شدہ موصلیت وولٹیج | 400 V |
| پل کے ساتھ پل کے لئے | 440 V |
| کنکشن کی صلاحیت سخت ہے | 0.2 mm² ... 4 mm² |
| موصل مواد گروپ | I |
| اندرونی بیلناکار گیج | A3 |
| آپریٹنگ درجہ حرارت کی حد | -60 °C ... 180 °C |
| کنکشن کی صلاحیت لچکدار | 0.25 mm² ... 4 mm² |
| کنڈکٹر کراس سیکشن سخت | 0.2 mm² ... 4 mm² |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 70 °C |
| کنڈکٹر کراس سیکشن/وزن | 0.2 mm² / 0.2 kg |
| محیطی درجہ حرارت (فعالیت) | -5 °C ... 70 °C |
| محیطی درجہ حرارت (آپریشن) | -60 °C ... 180 °C |
| فی لیول کنکشنز کی تعداد | 2 |
| کنڈکٹر کراس سیکشن لچکدار | 0.2 mm² ... 4 mm² |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC 60947-7-1 |
| قابل اجازت نمی (آپریشن) | 20 % ... 90 % |
| درجہ حرارت میں اضافہ ٹیسٹ کی ضرورت | Increase in temperature ≤ 45 K |
| قلیل وقت موجودہ 4 mm² کا مقابلہ | 0.48 kA |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| کنڈکٹر کراس سیکشن، لچکدار [AWG] | 24 ... 12 (converted acc. to IEC) |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، ٹھوس | 0.2 mm² ... 1.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار | 0.2 mm² ... 1.5 mm² |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 0.77 W |
| لچکدار کنڈکٹر کراس سیکشن (پلاسٹک کی آستین کے ساتھ فیرول) | 0.25 mm² ... 1.5 mm² |
| متعلقہ موصلیت کے مواد کا درجہ حرارت انڈیکس (Elect., UL 746 B) | 1000 °C |
| کنڈکٹر کراس سیکشن لچکدار (پلاسٹک کی آستین کے بغیر فیرول) | 0.25 mm² ... 2.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ | 0.25 mm² ... 1.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، پلاسٹک آستین کے ساتھ TWIN فیرول کے ساتھ | 0.5 mm² ... 1.5 mm² |
پروڈکٹ کی وضاحت
Connection step rail terminal, connection type: screw connection, section: 0.2 mm²-4 mm², AWG 24-12, width: 6.2 mm, color: white, mounting type: NS 32, insulation material: ceramic
