ST-OV3-24DC/240AC/3

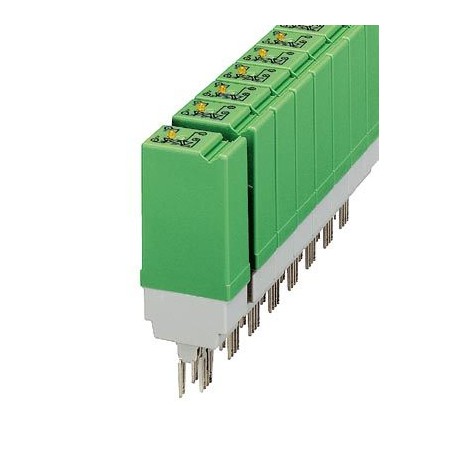

ST-OV3- 24DC/240AC/3 2903231 PHOENIX CONTACT Solid-state relays
$0.00امریکی ڈالر
3611 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4017918079017
آرڈرکی:2903231
کیٹلاگ صفحہ:Page 92 (IF-2005)
پیکنگ یونٹ:10 pc
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4017918079017 |
| آرڈرکی | 2903231 |
| کیٹلاگ صفحہ | Page 92 (IF-2005) |
| پیکنگ یونٹ | 10 pc |
| اصل ملک | DE (Germany) |
| حسب ضرورت ٹیرف نمبر | 85364190 |
| سرج کرنٹ (ان پٹ ڈیٹا) | 35 A (t = 10 ms) |
| گہرائی (کلیدی تجارتی ڈیٹا) | 66.5 mm |
| آؤٹ پٹ سرکٹ (ان پٹ ڈیٹا) | 2-wire, floating |
| چوڑائی (کلیدی تجارتی ڈیٹا) | 20.8 mm |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| اونچائی (اہم تجارتی ڈیٹا) | 33 mm |
| رساو کرنٹ (ان پٹ ڈیٹا) | 5 mA (in off state - components with low minimum load and leakage currents on request.) |
| زیادہ سے زیادہ لوڈ ویلیو (ان پٹ ڈیٹا) | 6 A2s (I2x t at t = 8.3 ms) |
| کم از کم لوڈ کرنٹ (ان پٹ ڈیٹا) | 50 mA |
| بڑھتے ہوئے مقام (آؤٹ پٹ ڈیٹا) | any |
| معیارات/ضابطے (عام) | DIN VDE 0110 |
| آؤٹ پٹ وولٹیج کی حد (ان پٹ ڈیٹا) | 24 V AC ... 280 V AC |
| چوٹی آف اسٹیٹ وولٹیج (ان پٹ ڈیٹا) | 600 V |
| معیارات/ضابطے (آؤٹ پٹ ڈیٹا) | DIN VDE 0110 |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 55.500 g |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| ٹیسٹ وولٹیج ان پٹ/آؤٹ پٹ (آؤٹ پٹ ڈیٹا) | 2.5 kV AC |
| تحفظ کی قسم (محیط حالات) | Reverse polarity protection |
| ان پٹ وولٹیج کی حد (محیط حالات) | 19.2 V DC ... 28.8 V DC |
| مسلسل کرنٹ کو محدود کرنا (ان پٹ ڈیٹا) | 3 A (see derating curve) |
| حفاظتی سرکٹ/جزو (ان پٹ ڈیٹا) | RC element |
| عام ردعمل کا وقت (محیط حالات) | switch-on time: Max. one half cycle - zero-voltage crossing |
| عام ٹرن آف ٹائم (محیط حالات) | switch-off time Max. one half cycle - zero-current crossing |
| ٹرانسمیشن فریکوئنسی (محیط حالات) | 25 Hz |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -20 °C ... 60 °C |
| برائے نام ان پٹ وولٹیج اقوام متحدہ (محیط حالات) | 24 V DC |
| آپریٹنگ وولٹیج ڈسپلے (محیط حالات) | Yellow LED |
| اقوام متحدہ میں عام ان پٹ کرنٹ (محیط حالات) | 7 mA |
| حفاظتی سرکٹ/جزو (محیط حالات) | Polarity protection diode |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -20 °C ... 70 °C |
| اقوام متحدہ کے حوالے سے ان پٹ وولٹیج کی حد (محیط حالات) | 0.8 ... 1.2 |
| زیادہ سے زیادہ وولٹیج میں کمی مسلسل کرنٹ کو محدود کرنا (ان پٹ ڈیٹا) | 1.5 V |
| اقوام متحدہ کے حوالے سے حد "0" سگنل کو تبدیل کرنا (محیط حالات) | ≤ 0.4 |
| اقوام متحدہ کے حوالے سے حد "1" سگنل کو تبدیل کرنا (محیط حالات) | ≥ 0.8 |
پروڈکٹ کی وضاحت
Pluggable solid-state power relay, with indicator light and protection circuit in input and output circuit, input: 24 V DC, output: 24-280 V AC/max. 3 A, pluggable to base terminal blocks
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
