STTBS 4-TG

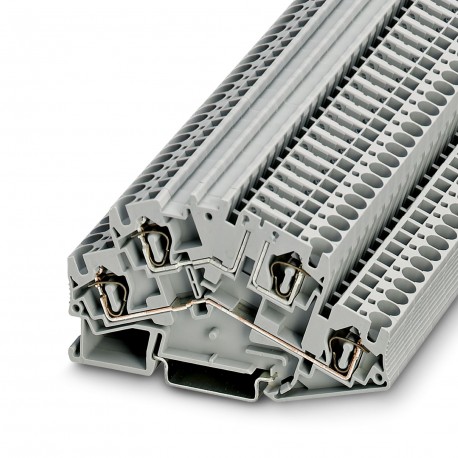

STTBS 4-TG 3035483 PHOENIX CONTACT Disconnect terminal block
$5.68امریکی ڈالر
1806 اسٹاک میں
اہم وضاحتیں
:4 mm² / 0.9 kg
نوٹ:Current and voltage are determined by the component used.
رنگ:gray (RAL 7042)
چوڑائی:6.2 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 4 mm² / 0.9 kg | |
| نوٹ | Current and voltage are determined by the component used. |
| رنگ | gray (RAL 7042) |
| چوڑائی | 6.2 mm |
| اونچائی | 92.4 mm |
| نتیجہ | Test passed |
| جنرل | Current and voltage are determined by the plug used. |
| سپیکٹرم | Service life test category 2, bogie-mounted |
| ASD سطح | 6.12 (m/s²)²/Hz |
| تعدد | f1= 5 Hz to f2= 250 Hz |
| امکانات | 2 |
| نبض کی شکل | Half-sine |
| انقلابات | 135 |
| سرعت | 3.12g |
| مصنوعات کی قسم | Disconnect terminal block |
| چڑھنے کی قسم | NS 35/7,5 |
| تفصیلات | DIN EN 50155 (VDE 0115-200):2022-06 |
| قطاروں کی تعداد | 2 |
| گردش کی رفتار | 9 rpm |
| صدمے کا دورانیہ | 30 ms |
| آخر کور کی چوڑائی | 2.2 mm |
| برائے نام وولٹیج | 500 V |
| سائیڈ پینل کھولیں۔ | Yes |
| ٹیسٹ کی ہدایات | X-, Y- and Z-axis |
| آرٹیکل پر نظر ثانی | 01 |
| اتارنے کی لمبائی | 8 mm ... 10 mm |
| نمائش کا وقت | 30 s |
| کراس سیکشن AWG | 28 ... 10 (converted acc. to IEC) |
| NS 35/15 پر گہرائی | 62.5 mm |
| درجہ حرارت کے چکر | 192 |
| NS 35/7,5 پر گہرائی | 55 mm |
| موصلیت کا مواد | PA |
| شرح شدہ سرج وولٹیج | 6 kV |
| ٹیسٹ فورس سیٹ پوائنٹ | 1 N |
| زیادہ سے زیادہ لوڈ کرنٹ | 34 A (with 6 mm² conductor connection) |
| اوور وولٹیج کیٹیگری | III |
| برائے نام کراس سیکشن | 4 mm² |
| رابطوں کی تعداد | 4 |
| ٹیسٹ وولٹیج سیٹ پوائنٹ | 7.3 kV |
| ٹیسٹ کا دورانیہ فی محور | 5 h |
| DIN ریل / فکسنگ سپورٹ | NS 32/NS 35 |
| موصل مواد گروپ | I |
| اندرونی بیلناکار گیج | A4 |
| کنڈکٹر کراس سیکشن سخت | 0.08 mm² ... 6 mm² |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 70 °C |
| کنڈکٹر کراس سیکشن/وزن | 0.08 mm² / 0.1 kg |
| فی سمت جھٹکوں کی تعداد | 3 |
| تھرمل مسلسل کرنٹ Ith | 28 A (with 4 mm² conductor cross-section) |
| محیطی درجہ حرارت (فعالیت) | -5 °C ... 70 °C |
| محیطی درجہ حرارت (آپریشن) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| فی لیول کنکشنز کی تعداد | 2 |
| کنڈکٹر کراس سیکشن لچکدار | 0.08 mm² ... 4 mm² |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC 60947-7-1 |
| قابل اجازت نمی (آپریشن) | 20 % ... 90 % |
| درجہ حرارت میں اضافہ ٹیسٹ کی ضرورت | Increase in temperature ≤ 45 K |
| قلیل وقت موجودہ 4 mm² کا مقابلہ | 0.48 kA |
| قلیل مدتی موجودہ 2.5 mm² کا مقابلہ | 0.3 kA |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| دھواں گیس زہریلا NFPA 130 (SMP 800C) | passed |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| کنڈکٹر کراس سیکشن، لچکدار [AWG] | 28 ... 12 (converted acc. to IEC) |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| سطح کی آتش گیریت NFPA 130 (ASTM E 162) | passed |
| ٹھنڈ میں جامد موصل مواد کی درخواست | -60 °C |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 1.02 W |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| ریل گاڑیوں کے لیے آگ سے تحفظ (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| دھوئیں کی مخصوص نظری کثافت NFPA 130 (ASTM E 662) | passed |
| لچکدار کنڈکٹر کراس سیکشن (پلاسٹک کی آستین کے ساتھ فیرول) | 0.14 mm² ... 4 mm² |
| متعلقہ موصلیت کے مواد کا درجہ حرارت انڈیکس (Elect., UL 746 B) | 130 °C |
| کنڈکٹر کراس سیکشن لچکدار (پلاسٹک کی آستین کے بغیر فیرول) | 0.14 mm² ... 4 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، پلاسٹک آستین کے ساتھ TWIN فیرول کے ساتھ | 0.5 mm² ... 1 mm² |
پروڈکٹ کی وضاحت
Interruptible terminal, Current and voltage are determined by the connector used., nominal voltage: 500 V, nominal current: 28 A, connection type: Spring connection, Dimensioning cross-section: 2.5 mm
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
