TTC-6P-1X2-EX-24DC-UT-I

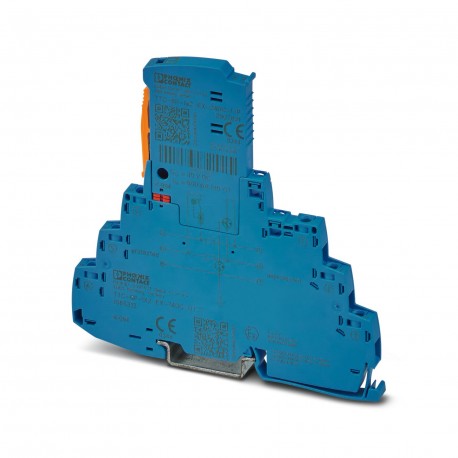

TTC-6P-1X2-EX-24DC-UT-I 1065312 PHOENIX CONTACT Surge protection, consisting of protective plug and base ele..
$0.00امریکی ڈالر
3601 اسٹاک میں
اہم وضاحتیں
:C2
نوٹ:2018
قسم:DIN rail module, two-section, divisible
رنگ:blue (RAL 5015)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| C2 | |
| نوٹ | 2018 |
| قسم | DIN rail module, two-section, divisible |
| رنگ | blue (RAL 5015) |
| گہرائی | 100 mm (incl. DIN rail 7.5 mm) |
| چوڑائی | 6.2 mm +0.1 mm |
| اونچائی | ≤ 2000 m (amsl) |
| مصنوعات کی قسم | Surge protection for MCR technology |
| سکرو دھاگہ | M3 |
| چڑھنے کی قسم | DIN rail: TH 35 - 7.5 mm |
| شرح شدہ کرنٹ | 600 mA (40 °C) |
| پروڈکٹ فیملی | TERMITRAB complete |
| سائیڈ پینل کھولیں۔ | No |
| آرٹیکل پر نظر ثانی | 10 |
| ہاؤسنگ میٹریل | PBT |
| آلودگی کی ڈگری | 2 |
| یو ایل، امریکہ / کینیڈا | Class I, Div. 2, Groups A, B, C, D T4A |
| کنکشن کا طریقہ | Screw connection |
| ٹارک کو سخت کرنا | 0.5 Nm ... 0.6 Nm |
| برائے نام وولٹیج اقوام متحدہ | 24 V DC |
| جہتی ڈرائنگ | |
| عمل کی سمت | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| موصلیت کا مواد | PBT |
| مزاحمت فی راستہ | 1.65 Ω ±20 % |
| صلاحیت (Core-Core) | typ. 2 nF |
| تحفظ کی ڈگری | IP20 |
| اوور وولٹیج کیٹیگری | III |
| بقایا موجودہ IPE | ≤ 1 µA |
| زیادہ سے زیادہ ان پٹ کرنٹ Ii | 400 mA (T4 / -40 °C ... +50 °C) |
| زیادہ سے زیادہ ان پٹ وولٹیج Ui | 30 V DC |
| تار کے جوڑے فی ماڈیول | 1 |
| IEC ٹیسٹ کی درجہ بندی | C1 |
| معیارات / وضاحتیں | EN 60079-0 |
| ان پٹ کشینن aE، sym. | typ. 0.3 dB (≤ 250 kHz / 150 Ω) |
| زیادہ سے زیادہ بیک اپ فیوز کی ضرورت ہے۔ | 630 mA (FF) |
| کنڈکٹر کراس سیکشن AWG | 24 ... 12 |
| زیادہ سے زیادہ اندرونی inductance Li | negligible |
| رسپانس ٹائم ٹی اے (لائن لائن) | ≤ 1 ns |
| زمین پر موصلیت کا وولٹیج | > 180 V DC |
| زیادہ سے زیادہ اندرونی اہلیت Ci | negligible |
| پلس ری سیٹ ٹائم (لائن لائن) | ≤ 700 ms |
| رسپانس ٹائم ٹی اے (لائن ارتھ) | ≤ 100 ns |
| کنڈکٹر کراس سیکشن سخت | 0.2 mm² ... 4 mm² |
| زیادہ سے زیادہ مسلسل وولٹیج UC | 30 V DC |
| پلس ری سیٹ ٹائم (لائن ارتھ) | ≤ 30 ms |
| تسلسل کی استحکام (لائن لائن) | C1 - 1 kV / 500 A |
| سرج پروٹیکشن فالٹ پیغام | optical |
| محیطی درجہ حرارت (آپریشن) | -40 °C ... 70 °C (with current derating) |
| تسلسل کی استحکام (لائن ارتھ) | C1 - 1 kV / 500 A |
| کنڈکٹر کراس سیکشن لچکدار | 0.2 mm² ... 2.5 mm² |
| قابل اجازت نمی (آپریشن) | 5 % ... 95 % |
| آپریٹنگ موثر موجودہ ICat UC | ≤ 5 µA |
| UL 94 کے مطابق آتش گیر درجہ بندی | V-0 |
| وولٹیج تحفظ کی سطح اوپر (لائن لائن) | ≤ 55 V (C1 - 1 kV / 500 A) |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -40 °C ... 85 °C |
| وولٹیج پروٹیکشن لیول اوپر (لائن ارتھ) | ≤ 900 V (C1 - 1 kV / 500 A) |
| کل خارج ہونے والا موجودہ Itotal(8/20) µs | 10 kA |
| وولٹیج پروٹیکشن لیول Upstatic (لائن لائن) | ≤ 50 V (C1 - 1 kV / 500 A) |
| وولٹیج پروٹیکشن لیول Upstatic (لائن ارتھ) | ≤ 900 V (C1 - 1 kV / 500 A) |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (لائن لائن) | 5 kA |
| کٹ آف فریکوئنسی fg (3 dB)، sym۔ 150 Ω سسٹم میں | typ. 940 kHz |
| برائے نام خارج ہونے والا کرنٹ In(8/20) µs (لائن گراؤنڈ) | 5 kA |
| پلس ڈسچارج کرنٹ Iimp(10/350) µs (لائن لائن) | 0.5 kA |
| پلس ڈسچارج کرنٹ Iimp(10/350) µs (لائن ارتھ) | 0.5 kA |
پروڈکٹ کی وضاحت
Surge protection, consisting of plug-in protection and base element, with integrated status indication for a potential-free 2-wire intrinsically safe signal circuit, e.g. 0(4) current loop... 20 mA, s
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
