UDK 4 RD

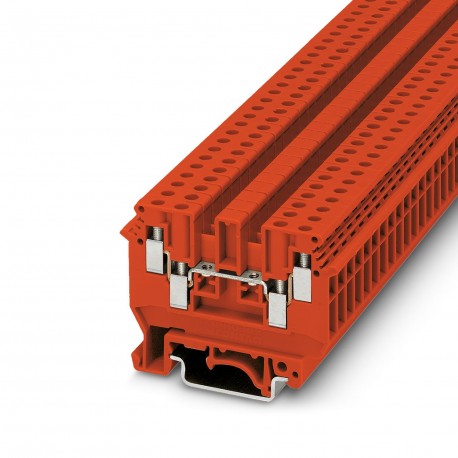

UDK 4 RD 3048658 PHOENIX CONTACT Feed-through terminal block
$0.00امریکی ڈالر
3925 اسٹاک میں
اہم وضاحتیں
:4 mm² / 0.9 kg
رنگ:red (RAL 3001)
چوڑائی:6.2 mm
اونچائی:63.5 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| 4 mm² / 0.9 kg | |
| رنگ | red (RAL 3001) |
| چوڑائی | 6.2 mm |
| اونچائی | 63.5 mm |
| نتیجہ | Test passed |
| امکانات | 1 |
| انقلابات | 135 |
| مصنوعات کی قسم | Multi-conductor terminal block |
| سکرو دھاگہ | M3 |
| چڑھنے کی قسم | NS 35/7,5 |
| قطاروں کی تعداد | 1 |
| گردش کی رفتار | 10 (+/- 2) rpm |
| NS 32 پر گہرائی | 52 mm |
| آخر کور کی چوڑائی | 1.5 mm |
| برائے نام کرنٹ | 32 A (with 6 mm² conductor cross section) |
| برائے نام وولٹیج | 630 V |
| سائیڈ پینل کھولیں۔ | No |
| آرٹیکل پر نظر ثانی | 07 |
| اتارنے کی لمبائی | 8 mm |
| نمائش کا وقت | 30 s |
| کراس سیکشن AWG | 24 ... 10 (converted acc. to IEC) |
| ٹارک کو سخت کرنا | 0.5 ... 0.6 Nm |
| NS 35/15 پر گہرائی | 54.5 mm |
| آلودگی کی ڈگری | 3 |
| NS 35/7,5 پر گہرائی | 47 mm |
| موصلیت کا مواد | PA |
| عہدوں کی تعداد | 1 |
| شرح شدہ سرج وولٹیج | 8 kV |
| ٹیسٹ فورس سیٹ پوائنٹ | 1 N |
| زیادہ سے زیادہ لوڈ کرنٹ | 32 A (In the case of a 6 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors) |
| اوور وولٹیج کیٹیگری | III |
| برائے نام کراس سیکشن | 4 mm² |
| رابطوں کی تعداد | 4 |
| ٹیسٹ وولٹیج سیٹ پوائنٹ | 9.8 kV |
| DIN ریل / فکسنگ سپورٹ | NS 32/NS 35 |
| موصل مواد گروپ | I |
| اندرونی بیلناکار گیج | A3 |
| کنڈکٹر کراس سیکشن سخت | 0.2 mm² ... 6 mm² |
| محیطی درجہ حرارت (اسمبلی) | -5 °C ... 70 °C |
| کنڈکٹر کراس سیکشن/وزن | 0.2 mm² / 0.2 kg |
| محیطی درجہ حرارت (فعالیت) | -5 °C ... 70 °C () |
| محیطی درجہ حرارت (آپریشن) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| فی لیول کنکشنز کی تعداد | 4 |
| کنڈکٹر کراس سیکشن لچکدار | 0.2 mm² ... 4 mm² |
| اے سی سی میں کنکشن معیاری کے ساتھ | IEC 60947-7-1 |
| قابل اجازت نمی (آپریشن) | 20 % ... 90 % |
| درجہ حرارت میں اضافہ ٹیسٹ کی ضرورت | Increase in temperature ≤ 45 K |
| قلیل وقت موجودہ 4 mm² کا مقابلہ | 0.48 kA |
| UL 94 کے مطابق آتش گیر درجہ بندی | V0 |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| کنڈکٹر کراس سیکشن، لچکدار [AWG] | 24 ... 12 (converted acc. to IEC) |
| قابل اجازت نمی (اسٹوریج/ٹرانسپورٹ) | 30 % ... 70 % |
| اندراج پل کے ساتھ کراس سیکشن، سخت | 2.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، ٹھوس | 0.2 mm² ... 1 mm² |
| اندراج پل کے ساتھ کراس سیکشن، لچکدار | 2.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار | 0.2 mm² ... 1.5 mm² |
| ٹھنڈ میں جامد موصل مواد کی درخواست | -60 °C |
| برائے نام حالت کے لیے زیادہ سے زیادہ بجلی کی کھپت | 1.02 W |
| لچکدار کنڈکٹر کراس سیکشن (پلاسٹک کی آستین کے ساتھ فیرول) | 0.25 mm² ... 1.5 mm² |
| متعلقہ موصلیت کے مواد کا درجہ حرارت انڈیکس (Elect., UL 746 B) | 125 °C |
| کنڈکٹر کراس سیکشن لچکدار (پلاسٹک کی آستین کے بغیر فیرول) | 0.25 mm² ... 4 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، بغیر پلاسٹک کی آستین کے فیرول کے ساتھ | 0.25 mm² ... 1.5 mm² |
| ایک ہی کراس سیکشن کے ساتھ 2 کنڈکٹر، لچکدار، پلاسٹک آستین کے ساتھ TWIN فیرول کے ساتھ | 0.5 mm² ... 1 mm² |
پروڈکٹ کی وضاحت
Feed-through terminal, nominal voltage: 630 V, nominal current: 32 A, number of connections: 4, number of poles: 1, connection type: Screw connection, 1st floor, Dimensioning cross-section: 4 mm², cro
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
