ULX101Z

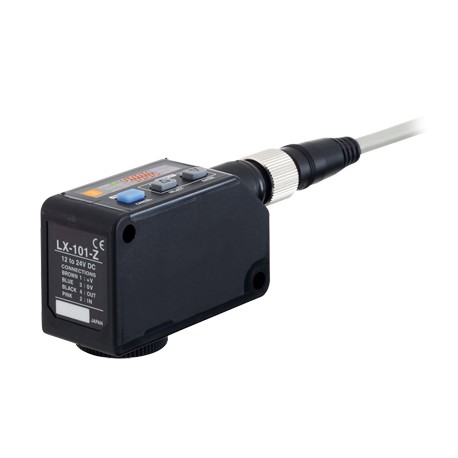

ULX101Z LX101Z LX-101-Z PANASONIC Digtal mark sensor, teach-in, NPN, M12 connector
$0.00امریکی ڈالر
4677 اسٹاک میں
اہم وضاحتیں
آئٹم:Specifications
کیبل:(Note) Mating cable is not supplied with the plug-in connector type. Please order it separately.
وزن:Net weight: 55 g approx.Gross weight: 120 g approx.
تفصیلات:Plug-in connector type
سپلائر کی معلومات
PANASONIC
پروڈکٹس: 4316
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| آئٹم | Specifications |
| کیبل | (Note) Mating cable is not supplied with the plug-in connector type. Please order it separately. |
| وزن | Net weight: 55 g approx.Gross weight: 120 g approx. |
| تفصیلات | Plug-in connector type |
| پروڈکٹ | Digital Mark Sensor |
| مواد | Enclosure: PBTDisplay cover: PolycarbonateOperation buttons: Silicone rubberLens: GlassLens holder: Aluminum |
| لوازمات | M4 (length 30 mm1.181 in) screw with washers: 2 pcs. |
| جگہ کا سائز | 1 x 5 mm 0.039 x0.197 in(at 10 mm0.394 insetting distance) |
| تحفظ | IP67 (IEC) |
| پارٹ نمبر | LX-101-Z |
| پروڈکٹ کا نام | Digital Mark Sensor LX-100 |
| آؤٹ پٹ 1(آؤٹ) | NPN open-collector transistor- Maximum sink current: 100 mA- Applied voltage: 30 V DC or less (between output and 0 V)- Residual voltage: 1.5 V or less (at 100 mA sink current) |
| آؤٹ پٹ 2(آؤٹ) | - |
| جوابی وقت | Mark mode: 45 micro s or lessColor mode: 150 micro s or less |
| سینسنگ رینج | 10 ± 3 mm0.394 ± 0.118 in |
| پروڈکٹ نمبر | LX-101-Z |
| سپلائی وولٹیج | 12 to 24 V DC ± 10 % Ripple P-P 10 % or less |
| تدریسی ان پٹ | NPN non-contact input- Signal condition: High... +5 V to +V, or open, Low... 0 to +2 V (source current: 0.5 mA or less)- Input impedance: 10 kOhm approx. |
| ٹائمر فنکشن | Incorporated with variable ON-delay / OFF-delay timer,switchable either effective or ineffective(Timer period: 1 to 500 ms, 9 levels variable) |
| کیبل کی توسیع | Extension up to total 100 m328.084 ftis possible with 0.3 mm2, or more, cable. |
| ڈیجیٹل ڈسپلے | 4-digit red LED display |
| محیطی نمی | 35 to 85 % RH, Storage: 35 to 85 % RH |
| خارج کرنے والا عنصر | Combined Red / Green / Blue LEDs (Peak emission wavelength: 640 nm0.025 mil/ 525 nm0.021 mil/ 470 nm0.019 mil) |
| جھٹکا مزاحمت | 500 m/s2acceleration (50 G approx.) in X, Y and Z directionsthree times each |
| محیطی روشنی | Incandescent light: 3,000 lx or less at the light-receiving face |
| محیطی درجہ حرارت | -10 to +55 ℃+14 to +131 ℉(No dew condensation or icing allowed),Storage: -20 to +70 ℃-4 to +158 ℉ |
| موجودہ کھپت | Normal mode: 750 mW or less(Current consumption 30 mA or less at 24 V supply voltage)ECO mode: 600 mW or less(Current consumption 25 mA or less at 24 V supply voltage) |
| حساسیت کی ترتیب | Mark mode: 2-level teaching / Full-auto teachingColor mode: 1-level teaching |
| کمپن مزاحمت | 10 to 500 Hz frequency, 3.0 mm0.118 indouble amplitude (max. 20 G) in X, Y and Z directions for two hours each |
| وولٹیج برداشت کرنے کی صلاحیت | 1,000 V AC for one min. between all supply terminals connected together and enclosure |
| آؤٹ پٹ 1: آؤٹ پٹ آپریشن | Mark mode: Light-ON / Dark-ON (Auto-setting on teaching)Color mode: Consistent-ON / Inconsistent-ON (Setting on teaching) |
| آؤٹ پٹ 2: آؤٹ پٹ آپریشن | - |
| CE نشان زد ہدایت کی تعمیل | EMC Directive, RoHS Directive |
| آؤٹ پٹ 1: شارٹ سرکٹ تحفظ | Incorporated |
| آؤٹ پٹ 2: شارٹ سرکٹ تحفظ | - |
| ٹھیک سنویدنشیلتا ایڈجسٹمنٹ تقریب | Incorporated |
پروڈکٹ کی وضاحت
Sensor for mark/color detection, automatic RGB optical LED selection, connector, NPN
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
