UM-2KS50/32R/SI/J/DO24V/YCS

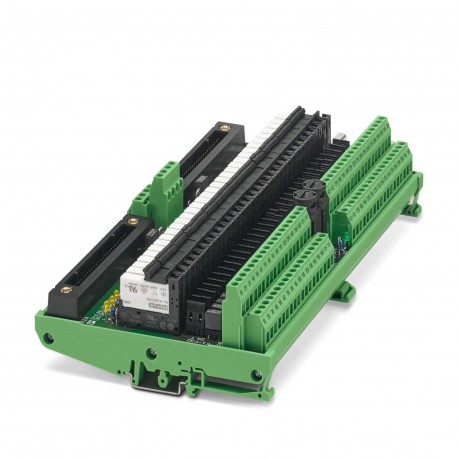

UM-2KS50/32R/SI/J/DO24V/YCS 2908399 PHOENIX CONTACT Active module
$0.00امریکی ڈالر
4159 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4055626297705
نوٹ:Made to Order (non-returnable)
آرڈرکی:2908399
کیٹلاگ صفحہ:Page 518 (C-5-2017)
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4055626297705 |
| نوٹ | Made to Order (non-returnable) |
| آرڈرکی | 2908399 |
| کیٹلاگ صفحہ | Page 518 (C-5-2017) |
| گہرائی (نوٹ) | 55 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 218 mm |
| (ان پٹ ڈیٹا) | 1.7 A (at 50 °C, protected by fuse (2 AT)) |
| اونچائی (نوٹ) | 128 mm |
| اصل ملک | DE (Germany) |
| رنگ (آؤٹ پٹ ڈیٹا) | green |
| حسب ضرورت ٹیرف نمبر | 85369010 |
| (تعاون یافتہ کنٹرولر) | IEC 60664-1 |
| کنکشن کا نام (عام) | Controller level |
| رابطے کی قسم (ان پٹ ڈیٹا) | 1 N/O contact |
| کنکشن کا طریقہ (عام) | Yokogawa KS-compatible |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| آپریٹنگ موڈ (آؤٹ پٹ ڈیٹا) | 100% operating factor |
| رابطہ مواد (ان پٹ ڈیٹا) | AgSnO |
| عہدوں کی تعداد (جنرل) | 50 |
| بڑھتے ہوئے مقام (آؤٹ پٹ ڈیٹا) | any |
| رابطوں کی تعداد (عام) | 2 |
| تحفظ کی ڈگری (آؤٹ پٹ ڈیٹا) | IP20 |
| (کنکشن 3 کے لیے کنکشن ڈیٹا) | NFDV561 |
| اسمبلی ہدایات (آؤٹ پٹ ڈیٹا) | In rows with zero spacing |
| کم از کم موجودہ سوئچنگ (ان پٹ ڈیٹا) | 1 mA (24 V) |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 931.000 g |
| مکینیکل سروس لائف (آؤٹ پٹ ڈیٹا) | 2x 107cycles |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| زیادہ سے زیادہ سوئچنگ وولٹیج (ان پٹ ڈیٹا) | 24 V DC |
| کم از کم سوئچنگ وولٹیج (ان پٹ ڈیٹا) | 5 V (100 mA) |
| SVHC تک پہنچیں (معیارات اور ضوابط) | Lead 7439-92-1 |
| تحفظ کی قسم (محیط حالات) | Free-wheeling diode |
| مسلسل کرنٹ کو محدود کرنا (ان پٹ ڈیٹا) | 2 A (at 23 °C, protected by fuse (2 AT)) |
| عام ریلیز کا وقت (محیط حالات) | 6 ms |
| آلودگی کی ڈگری (تعاون یافتہ کنٹرولر) | 2 |
| شرح شدہ سرج وولٹیج (تعاون یافتہ کنٹرولر) | 0.5 kV (basic insulation) |
| عام ردعمل کا وقت (محیط حالات) | 5 ms |
| اوور وولٹیج زمرہ (تعاون یافتہ کنٹرولر) | II |
| اسٹیٹس ڈسپلے/چینل (محیط حالات) | green LED |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -20 °C ... 50 °C |
| معیارات/ضابطے (تعاون یافتہ کنٹرولر) | DIN EN 50178 |
| برائے نام ان پٹ وولٹیج اقوام متحدہ (محیط حالات) | 24 V DC |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| شرح شدہ موصلیت وولٹیج (تعاون یافتہ کنٹرولر) | 50 V AC |
| اقوام متحدہ میں عام ان پٹ کرنٹ (محیط حالات) | 7 mA |
| حفاظتی سرکٹ/جزو (محیط حالات) | Damping diode |
| کنکشن کا نام (کنکشن 1 کے لیے کنکشن ڈیٹا) | Field level |
| کنکشن کا نام (کنکشن 2 کے لیے کنکشن ڈیٹا) | Supply |
| مداخلت کرنے والی درجہ بندی (اوہمک بوجھ) زیادہ سے زیادہ۔ (ان پٹ ڈیٹا) | 48 W |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -20 °C ... 80 °C |
| کنکشن کا طریقہ (کنکشن 1 کے لیے کنکشن ڈیٹا) | Screw connection |
| کنکشن کا طریقہ (کنکشن 2 کے لیے کنکشن ڈیٹا) | Screw connection |
| عہدوں کی تعداد (کنکشن 1 کے لیے کنکشن ڈیٹا) | 2 |
| عہدوں کی تعداد (کنکشن 2 کے لیے کنکشن ڈیٹا) | 2 |
| متعلقہ کنٹرول (کنکشن 3 کے لیے کنکشن ڈیٹا) | YOKOGAWA CENTUM VP |
| کنکشنز کی تعداد (کنکشن 1 کے لیے کنکشن ڈیٹا) | 32 |
| کنکشنز کی تعداد (کنکشن 2 کے لیے کنکشن ڈیٹا) | 4 |
| متعلقہ I/O کارڈ (کنکشن 3 کے لیے کنکشن ڈیٹا) | ADV551 |
| اقوام متحدہ کے حوالے سے ان پٹ وولٹیج کی حد (محیط حالات) | 0.8 ... 1.2 |
| کنڈکٹر کراس سیکشن AWG (کنکشن 1 کے لیے کنکشن ڈیٹا) | 24 ... 12 |
| کنڈکٹر کراس سیکشن AWG (کنکشن 2 کے لیے کنکشن ڈیٹا) | 24 ... 12 |
| کنڈکٹر کراس سیکشن ٹھوس (کنکشن 1 کے لیے کنکشن ڈیٹا) | 0.2 mm² ... 4 mm² |
| کنڈکٹر کراس سیکشن ٹھوس (کنکشن 2 کے لیے کنکشن ڈیٹا) | 0.2 mm² ... 4 mm² |
| کنڈکٹر کراس سیکشن لچکدار (کنکشن 1 کے لیے کنکشن ڈیٹا) | 0.2 mm² ... 2.5 mm² |
| کنڈکٹر کراس سیکشن لچکدار (کنکشن 2 کے لیے کنکشن ڈیٹا) | 0.2 mm² ... 2.5 mm² |
پروڈکٹ کی وضاحت
32-channel, 24V DC output module with screw connection and 50-pole redundant system connection, fuse and jumper on each output circuit, for Yokogawa ADV551 and ADV561
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
