UMK- 4 RM 24

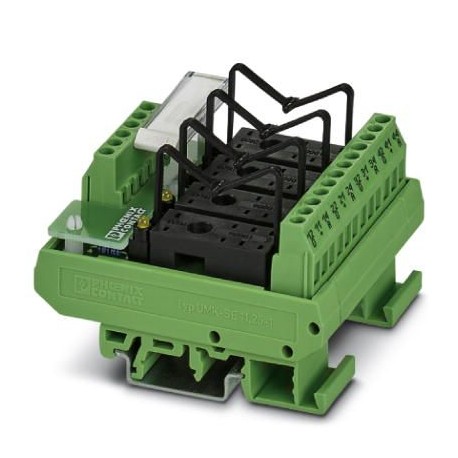

UMK- 4 RM 24 2971344 PHOENIX CONTACT Multiple relay module
$0.00امریکی ڈالر
4303 اسٹاک میں
اہم وضاحتیں
جی ٹی آئی این:4017918088330
آرڈرکی:2971344
کیٹلاگ صفحہ:Page 550 (C-7-2013)
گہرائی (نوٹ):59 mm
سپلائر کی معلومات
پروڈکٹس: 0
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| جی ٹی آئی این | 4017918088330 |
| آرڈرکی | 2971344 |
| کیٹلاگ صفحہ | Page 550 (C-7-2013) |
| گہرائی (نوٹ) | 59 mm |
| پیکنگ یونٹ | 1 pc |
| چوڑائی (نوٹ) | 67.5 mm |
| اونچائی (نوٹ) | 77 mm |
| اصل ملک | DE (Germany) |
| رنگ (آؤٹ پٹ ڈیٹا) | green |
| حسب ضرورت ٹیرف نمبر | 85364190 |
| سکرو تھریڈ (جنرل) | M3 |
| رابطے کی قسم (ان پٹ ڈیٹا) | 1 PDT |
| اتارنے کی لمبائی (عام) | 8 mm |
| کنکشن کا طریقہ (عام) | Screw connection |
| (معیارات اور ضوابط) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| چینلز کی تعداد (آؤٹ پٹ ڈیٹا) | 4 |
| عہدوں کی تعداد (جنرل) | 6 |
| اجزاء کے ساتھ (آؤٹ پٹ ڈیٹا) | no |
| بڑھتے ہوئے مقام (آؤٹ پٹ ڈیٹا) | any |
| رابطوں کی تعداد (عام) | 1 |
| تحفظ کی ڈگری (آؤٹ پٹ ڈیٹا) | IP20 |
| (کنکشن 2 کے لیے کنکشن ڈیٹا) | 6 kV (Safe isolation and reinforced insulation between input circuit and output contact paths) |
| اسمبلی ہدایات (آؤٹ پٹ ڈیٹا) | In rows with zero spacing |
| ہم آہنگ اجزاء (آؤٹ پٹ ڈیٹا) | Miniature relays or miniature optocouplers |
| زیادہ سے زیادہ انرش کرنٹ (ان پٹ ڈیٹا) | 8 A |
| فی ٹکڑا وزن (پیکنگ کو چھوڑ کر) | 111.760 g |
| کنڈکٹر کراس سیکشن AWG (جنرل) | 24 ... 12 |
| چین RoHS (معیارات اور ضوابط) | Environmentally Friendly Use Period = 50 |
| زیادہ سے زیادہ سوئچنگ وولٹیج (ان پٹ ڈیٹا) | 250 V AC/DC |
| کنڈکٹر کراس سیکشن ٹھوس (جنرل) | 0.2 mm² ... 4 mm² |
| تحفظ کی قسم (محیط حالات) | Bridge rectifier |
| مسلسل کرنٹ کو محدود کرنا (ان پٹ ڈیٹا) | 6 A |
| کنڈکٹر کراس سیکشن لچکدار (جنرل) | 0.2 mm² ... 2.5 mm² |
| اسٹیٹس ڈسپلے/چینل (محیط حالات) | Yellow LED |
| محیطی درجہ حرارت (آپریشن) (طول و عرض) | -20 °C ... 50 °C |
| برائے نام ان پٹ وولٹیج اقوام متحدہ (محیط حالات) | 24 V AC/DC ±10 % |
| استعمال کی پابندی (اہم تجارتی ڈیٹا) | EMC: class A product, see manufacturer's declaration in the download area |
| سکرو تھریڈ (کنکشن 1 کے لیے کنکشن ڈیٹا) | M3 |
| اقوام متحدہ میں عام ان پٹ کرنٹ (محیط حالات) | 2 mA |
| حفاظتی سرکٹ/جزو (محیط حالات) | Bridge rectifier |
| اتارنے کی لمبائی (کنکشن 1 کے لیے کنکشن ڈیٹا) | 8 mm |
| محیطی درجہ حرارت (اسٹوریج/ٹرانسپورٹ) (طول و عرض) | -20 °C ... 70 °C |
| کنکشن کا طریقہ (کنکشن 1 کے لیے کنکشن ڈیٹا) | Screw connection |
| آلودگی کی ڈگری (کنکشن 2 کے لیے کنکشن ڈیٹا) | 2 |
| عہدوں کی تعداد (کنکشن 1 کے لیے کنکشن ڈیٹا) | 3 |
| شرح شدہ سرج وولٹیج (کنکشن 2 کے لیے کنکشن ڈیٹا) | 4 kV (Basic insulation between output contact current paths) |
| اوور وولٹیج زمرہ (کنکشن 2 کے لیے کنکشن ڈیٹا) | III |
| کنکشنز کی تعداد (کنکشن 1 کے لیے کنکشن ڈیٹا) | 12 |
| معیارات/ضابطے (کنکشن 2 کے لیے کنکشن ڈیٹا) | DIN EN 50178 |
| خرابی کا پتہ لگانا (لائن بریک / شارٹ سرکٹ) (ان پٹ ڈیٹا) | no |
| اقوام متحدہ کے حوالے سے ان پٹ وولٹیج کی حد (محیط حالات) | 0.8 ... 1.1 |
| شرح شدہ موصلیت وولٹیج (کنکشن 2 کے لیے کنکشن ڈیٹا) | 260 V AC |
| کنڈکٹر کراس سیکشن AWG (کنکشن 1 کے لیے کنکشن ڈیٹا) | 24 ... 12 |
| کنڈکٹر کراس سیکشن ٹھوس (کنکشن 1 کے لیے کنکشن ڈیٹا) | 0.2 mm² ... 4 mm² |
| کنڈکٹر کراس سیکشن لچکدار (کنکشن 1 کے لیے کنکشن ڈیٹا) | 0.2 mm² ... 2.5 mm² |
پروڈکٹ کی وضاحت
VARIOFACE module, for 4 miniature mini-relays or plug-in miniature optocouplers, with light indication, input voltage 24 V AC/DC
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
پروڈکٹ دستاویزات
ڈیٹا شیٹ
تکنیکی تفصیلات اور کارکردگی کے ڈیٹا
یوزر مینول
انسٹالیشن اور آپریشن گائیڈ
