USF2CH16P

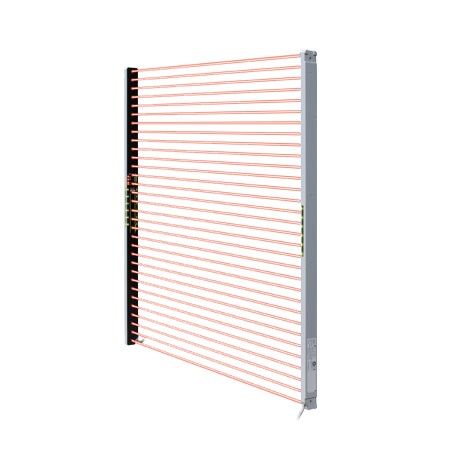

USF2CH16P SF2C-H16-P PANASONIC Ultra-slim Safety Light Curtain Typ2 (PLc SIL1), Hand Protection, protective ..
$0.00امریکی ڈالر
3388 اسٹاک میں
اہم وضاحتیں
آئٹم:Specifications
پی ایف ایچ ڈی:3.73 × 10-9(Note) Probability of dangerous failure per hour.
کیبل:0.16 mm25-core heat-resistant PVC cable, 3 m 9.842 ft long
ایم ٹی ٹی ایف ڈی:100 years or more(Note) Mean time to dangerous failure.
سپلائر کی معلومات
PANASONIC
پروڈکٹس: 4316
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| آئٹم | Specifications |
| پی ایف ایچ ڈی | 3.73 × 10-9(Note) Probability of dangerous failure per hour. |
| کیبل | 0.16 mm25-core heat-resistant PVC cable, 3 m 9.842 ft long |
| ایم ٹی ٹی ایف ڈی | 100 years or more(Note) Mean time to dangerous failure. |
| تفصیلات | Hand protection type Min. sensing object ø25 mmø0.984 in(20 mm0.787 inbeam pitch) |
| پروڈکٹ | Ultra-slim Light Curtain [Type 2 PLc SIL1] |
| مواد | Enclosure: Polycarbonate alloySensing surface: Polycarbonate alloyMS-SFC-1 (Standard mounting bracket): Stainless steel (SUS) |
| بیم پچ | 20 mm0.787 in |
| لوازمات | MS-SFC-1 (Standard mounting bracket): 1 setSF4C-TR25 (Test rod): 1 No. |
| پارٹ نمبر | SF2C-H16-P |
| پروڈکٹ کا نام | Ultra-slim Light Curtain [Type2 PLc SIL1] SF2C |
| پاور وولٹیج | 24 V DC plus or minus 20 % Ripple P-P 10 % or less |
| جوابی وقت | OFF response: 20 ms or lessON response: 80 to 100 ms |
| پروڈکٹ نمبر | SF2C-H16-P |
| کیبل کی توسیع | Extension up to total 50m is possible for 0.3mm2or more, cable |
| آپریٹنگ رینج | 0.1 to 3 m0.328 to 9.843 ft |
| خارج کرنے والا عنصر | Infrared LED (Peak emission wavelength: 850 nm0.034 mil) |
| آلودگی کی ڈگری | 3 |
| حفاظتی اونچائی | 320 mm12.598 in |
| آپریٹنگ اونچائی | 2, 000 m6561.680 ftor less(Note) Do not use or store in an environment pressurized to atmospheric pressure or higher at an altitude of 0 m. |
| محیطی روشنی | Incandescent light: 5,000 ℓx or less at the light-receiving face |
| لاک آؤٹ آؤٹ پٹ (SSD) | - Maximum sink current: 60mA- Applied voltage: same as supply voltage (between the lockout output and +V)- Residual voltage: 2.5V or less (source current 60mA, when using 10m length cable)- Leakage current: 200micro A or less (power supply OFF condition)- Maximum load capacity: 2.2micro F (No load to maximum output current)- Load wiring resistance: 3Ω or less |
| کم از کم سینسنگ آبجیکٹ | ø25 mmø0.984 inopaque object |
| ٹیسٹ ان پٹ فنکشن | Incorporated |
| کنٹرول آؤٹ پٹ (OSSD) | - Maximum source current: 200mA- Applied voltage: same as supply voltage (between the control output and +V)- Residual voltage: 2.5V or less (source current 200mA, when using 10m length cable)- Leakage current: 200micro A or less (power supply OFF condition)- Maximum load capacity: 2.2micro F (No load to maximum output current)- Load wiring resistance: 3Ω or less |
| بیم چینلز کی تعداد | 16 |
| مؤثر یپرچر زاویہ | plus or minus 5℃ or less [for an operating range exceeding 3 m 9.843 ft (conforming to IEC 61496-2 / ANSI/UL 61496-2) ] |
| قابل اطلاق معیارات: جاپان | JIS B 9704-1 / 2 (Type 2), JIS B 9705-1 (Category 2), JIS C 0508-1 to 3 (SIL 1) |
| قابل اطلاق معیار: یورپ | EN 61496-1 (Type 2), EN ISO 13849-1:2015 (Category 2, PLc), EN 61508-1 to 3 (SIL 1), EN 55011, EN 50178, EN 61000-6-2(Note) Regarding EU Machinery Directive, a Notified Body, TÜV SÜD, has certified with the type examination certificate. |
| مداخلت کی روک تھام کی تقریب | Incorporated |
| قابل اطلاق معیارات: شمالی امریکہ | ANSI / UL 61496-1 / 2 (Type 2), ANSI / UL 508, CAN / CSA 61496-1 / 2 (Type 2), CAN / CSA C22.2 No.14, ANSI / RIA 15.06(Note) With regards to the standards in the US/Canada, a Notified Body, TÜV SÜD, has certified the CTÜVUS mark. |
| لاک آؤٹ آؤٹ پٹ (SSD): آپریشن موڈ | ON during normal operation, OFF during lockout(Note) If the emitter enters a lockout state, and light from the emitter enters the receiver, lockout information will be transmitted and lockout output (SSD) will turn OFF. |
| کنٹرول آؤٹ پٹ (OSSD): آپریشن موڈ | ON when all beam channels are received, OFF when one or more beam channels are interrupted (OFF also in case of any malfunction in the safety light curtain or the synchronization signal) |
| بڑے کثیر مقصدی اشارے کی تقریب | Incorporated |
| لاک آؤٹ آؤٹ پٹ (SSD): پروٹیکشن سرکٹ | Incorporated |
| کنٹرول آؤٹ پٹ (OSSD): پروٹیکشن سرکٹ | Incorporated |
| قابل اطلاق ضوابط اور سرٹیفیکیشن | CE Marking (Machinery Directive, EMC Directive, RoHS Directive), UKCA Marking [Supply of Machinery (Safety) Regulations, EMC Regulations, RoHS Regulations], TÜV SÜD certification |
| ماحولیاتی مزاحمت: محیطی نمی | 30 to 85 % RH, Storage: 30 to 85 % RH |
| ماحولیاتی مزاحمت: جھٹکا مزاحمت | 300 m / s2acceleration (30 G approx.) in X, Y and Z directions three times each |
| خالص وزن (ایمیٹر اور وصول کنندہ کا کل) | 400 g approx. |
| قابل اطلاق معیار: بین الاقوامی معیار | IEC 61496-1 / 2 (Type 2), ISO 13849-1:2015 (Category 2, PLc), IEC 61508-1 to 3 (SIL 1) |
| ماحولیاتی مزاحمت: محیطی درجہ حرارت | -10 to +55 ℃+14 to +131 ℉(No dew condensation or icing allowed), Storage: - 25 to +60 ℃- 13 to +140 ℉ |
| ماحولیاتی مزاحمت: تحفظ کی ڈگری | IP65, IP67 (IEC) |
| ماحولیاتی مزاحمت: کمپن مزاحمت | 10 to 55 Hz frequency, 0.75 mm0.030 indouble amplitude in X, Y and Z directions for two hours each |
| ماحولیاتی مزاحمت: موصلیت مزاحمت | 20 MΩ , or more, with 500 V DC megger between all supply terminals connected together and enclosure |
| ماحولیاتی مزاحمت: وولٹیج کے خلاف مزاحمت | 1, 000 V AC for one min. between all supply terminals connected together and enclosure |
| موجودہ کھپت: بڑے کثیر مقصدی اشارے کو روشن کرتا ہے۔ | Emitter: 40 mA or lessReceiver: 35 mA or less |
| موجودہ کھپت: بڑے کثیر مقصدی اشارے کی لائٹس بند | Emitter: 30 mA or lessReceiver: 30 mA or less |
پروڈکٹ کی وضاحت
Cat.2 Safety Barrier (PLd SIL2) Ultra-narrow, Hand Protection, protected height 320 mm, PNP, 3m cable, IP67
