USF4CF55

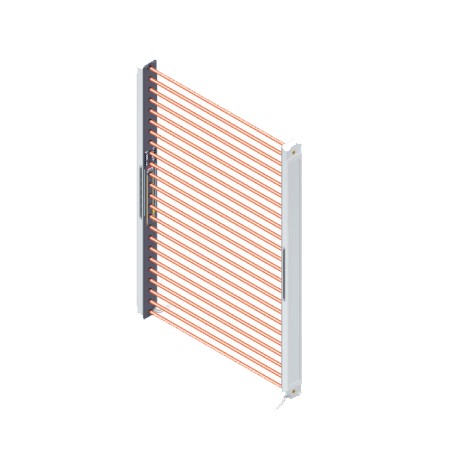

USF4CF55 SF4C-F55 PANASONIC Ultra-slim Safety Light Curtain Typ4 (PLe SIL3), Finger Protection, protective h..
$0.00امریکی ڈالر
3500 اسٹاک میں
اہم وضاحتیں
آئٹم:Specifications
پی ایف ایچ ڈی:4.50 × 10-9
کیبل:0.15mm2(power line: 0.2 mm2) 12-core heat-resistant PVC cable, 5 m16.404 ftlong
ایم ٹی ٹی ایف ڈی:100 years or more
سپلائر کی معلومات
PANASONIC
پروڈکٹس: 4316
عام طور پر 2-3 کاروباری دنوں میں بھیج دیا جاتا ہے
کوالٹی کی ضمانت
تیز شپنگ
تکنیکی معاونت
تکنیکی تفصیلات
| پیرامیٹر | قیمت |
|---|---|
| آئٹم | Specifications |
| پی ایف ایچ ڈی | 4.50 × 10-9 |
| کیبل | 0.15mm2(power line: 0.2 mm2) 12-core heat-resistant PVC cable, 5 m16.404 ftlong |
| ایم ٹی ٹی ایف ڈی | 100 years or more |
| تفصیلات | Min. sensing object ø14 mmø0.551 intype (10 mm0.394 inbeam pitch) [Cable type] |
| پروڈکٹ | Ultra-slim Safety Light Curtain [Type 4 PLe SIL3] |
| مواد | Enclosure: Polycarbonate alloySensing surface: Polycarbonate alloy |
| بیم پچ | 10 mm0.394 in |
| لوازمات | MS-SFC-1 (Standard mounting bracket): 1 setSF4C-TR14 (Test rod): 1 No. |
| پارٹ نمبر | SF4C-F55 |
| پروڈکٹ کا نام | Ultra-slim Safety Light Curtain Type 4 PLe SIL3 SF4C |
| ELCA فنکشن | Incorporated (reducing mutual interference automatically) |
| پاور وولٹیج | 24 V DC +10-15 % Ripple P-P 10 % or less |
| جوابی وقت | OFF response: 9 ms or lessON response: 90 ms or less |
| پروڈکٹ نمبر | SF4C-F55 |
| کیبل کی توسیع | Extension up to 40.5 m132.874 ftis possible for both emitter and receiver, with 0.2 mm2or more cable.(Note) When the muting lamp is used, the cable can be extended within 30.5 m100.066 ft(for emitter / receiver). |
| فنکشن کو خاموش کرنا | Incorporated |
| آپریٹنگ رینج | 0.1 to 3 m0.328 to 9.843 ft(Note) The operating range is the possible setting distance between the emitter and the receiver. |
| خارج کرنے والا عنصر | Infrared LED (Peak emission wavelength: 855 nm0.034 mil) |
| آلودگی کی ڈگری | 3 |
| اوور رائڈ فنکشن | Incorporated |
| حفاظتی اونچائی | 560 mm22.047 in |
| انٹرلاک فنکشن | Incorporated [Manual reset / Automatic reset (Note)](Note) The manual reset and automatic reset are possible to be switched depending on the wiring status. |
| آپریٹنگ اونچائی | 2,000 m6,561 68 ftor less (Note：Do not use or store in an environment pressurized to atmospheric pressure or higher at an altitude of 0 m.) |
| اختیاری افعال | Fixed blanking, floating blanking, auxiliary output change, safety input (safety sensor), large multi-purpose indicator setting change, interlock setting change, external relay monitoring setting change, muting setting change, override setting change, protecting(Note) In case of using optional function, the handy-controller SFC-HC is required. |
| محیطی روشنی | Incandescent light: 5,000 lx or less at the light-receiving face |
| کم از کم سینسنگ آبجیکٹ | ø14 mmø0.551 inopaque object(Note) When the floating blanking function is used, the size of the min. sensing object is changed. |
| بیم چینلز کی تعداد | 55 |
| سیفٹی ان پٹ فنکشن | Incorporated (safety contact) |
| مؤثر یپرچر زاویہ | plus or minus 2.5℃ or less [for an operating range exceeding 3 m9.843 ft(conforming to IEC 61496-2 / ANSI/UL 61496-2)] |
| قابل اطلاق معیارات: جاپان | JIS B 9704-1/2 (Type 4), JIS B 9705-1 (Category 4), JIS C 0508-1 to 3(SIL3) |
| قابل اطلاق معیار: یورپ | EN 61496-1 (Type 4), EN ISO 13849-1:2015 (Category 4, PLe), EN 61508-1 to 3 (SIL 3), EN 55011, EN 50178, EN 61000-6-2(Note) Regarding EU Machinery Directive, a Notified Body, TÜV SÜD, has certified with the type examination certificate. |
| ٹیسٹ / ری سیٹ ان پٹ فنکشن | Incorporated |
| کنٹرول آؤٹ پٹس (OSSD 1، OSSD 2) | PNP open-collector transistor / NPN open-collector transistor (switching method)[When selecting PNP output]- Max. source current: 200 mA- Applied voltage: same as supply voltage (between the control output and +V)- Residual voltage: 2.5 V or less (source current 200 mA, when using 10 m32.808 ftlength cable)- Leakage current: 200 micro A or less (including power supply OFF condition)- Max. load capacity: 1 micro F (No load to Max. output current)- Load wiring resistance: 3 Ω or less[When selecting NPN output]- Max. sink current: 200 mA- Applied voltage: same as supply voltage (between the control output and 0 V)- Residual voltage: 2.5 V or less (sink current 200 mA, when using 10 m32.808 ftlength cable)- Leakage current: 200 micro A or less (including power supply OFF condition)- Max. load capacity: 1 micro F (No load to Max. output current)- Load wiring resistance: 3 Ω or less |
| قابل اطلاق معیارات: شمالی امریکہ | ANSI/UL 61496-1/2 (Type 4), ANSI/UL 508, UL 1998 (Class 2), CAN/CSA 61496-1/2 (Type 4), CAN/CSA C22.2 No.14,OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1 to B11.19, ANSI/RIA 15.06(Note) With regards to the standards in the US/Canada, a Notified Body, TÜV SÜD, has certified the CTÜVUS mark. |
| بیرونی آلہ کی نگرانی کی تقریب | Incorporated |
| معاون پیداوار (غیر حفاظتی پیداوار) | PNP open-collector transistor / NPN open-collector transistor (switching method)[When selecting PNP output]- Max. source current: 100 mA- Applied voltage: same as supply voltage (between the auxiliary output and +V)- Residual voltage: 2.5 V or less (source current 100 mA, when using 10 m32.808 ftlength cable)[When selecting NPN output]- Max. sink current: 100 mA- Applied voltage: same as supply voltage (between the auxiliary output and 0 V)- Residual voltage: 2.5 V or less (sink current 100 mA, when using 10 m32.808 ftlength cable) |
| قابل اطلاق ضوابط اور سرٹیفیکیشن | CE Marking (Machinery Directive, EMC Directive, RoHS Directive), UKCA Marking [Supply of Machinery (Safety) Regulations, EMC Regulations, RoHS Regulations], TÜV SÜD certification |
| ماحولیاتی مزاحمت: محیطی نمی | 30 to 85 % RH, Storage: 30 to 85 % RH |
| ماحولیاتی مزاحمت: جھٹکا مزاحمت | 300 m/s2acceleration (30 G approx.) in X, Y and Z directions three times each |
| خالص وزن (ایمیٹر اور وصول کنندہ کا کل) | 930 g approx. |
| قابل اطلاق معیار: بین الاقوامی معیار | IEC 61496-1/2 (Type 4), ISO 13849-1:2015 (Category 4, PLe), IEC 61508-1 to 3 (SIL 3) |
| ماحولیاتی مزاحمت: محیطی درجہ حرارت | -10 to +55 ℃+14 to +131 ℉(No dew condensation or icing allowed), Storage: -25 to +60 ℃-13 to +140 ℉ |
| ماحولیاتی مزاحمت: تحفظ کی ڈگری | IP67 / IP65 (IEC) |
| ماحولیاتی مزاحمت: کمپن مزاحمت | 10 to 55 Hz frequency, 0.75 mm0.030 indouble amplitude in X, Y and Z directions for two hours each |
| ماحولیاتی مزاحمت: موصلیت مزاحمت | 20 MΩ , or more, with 500 V DC megger between all supply terminals connected together and enclosure |
| کنٹرول آؤٹ پٹس (OSSD 1، OSSD 2): آپریشن موڈ | ON when all beam channels are received, OFF when one or more beam channels are interrupted (OFF also in case of any malfunction in the Safety Light Curtain or the synchronization signal)(Note) The outputs are not ''OFF'' when muting function is active even if the beam channel is interruped.(Note) In case the blanking function is valid, the operation mode is changed. |
| کنٹرول آؤٹ پٹس (OSSD1، OSSD2): پروٹیکشن سرکٹ | Incorporated |
| ماحولیاتی مزاحمت: وولٹیج کے خلاف مزاحمت | 1,000 V AC for one min. between all supply terminals connected together and enclosure |
| معاون پیداوار (نان سیفٹی آؤٹ پٹ): آپریشن موڈ | OFF when control outputs are ON, ON when control outputs are OFF (Factory setting, operating mode can be changed using the SFC-HC handy-controller). |
| معاون پیداوار (نان سیفٹی آؤٹ پٹ): پروٹیکشن سرکٹ | Incorporated |
| موجودہ کھپت: بڑے کثیر مقصدی اشارے کو روشن کرتا ہے۔ | Emitter: 120 mA or lessReceiver: 125 mA or less |
| موجودہ کھپت: بڑے کثیر مقصدی اشارے کی لائٹس بند | Emitter: 85 mA or lessReceiver: 95 mA or less |
پروڈکٹ کی وضاحت
SF4C safety barrier category 4, Ple, SIL3, 0.1 to 3m, "finger" protection 10 mm between beams, 13mm thick, protected height 560mm, operating range 0.1 to 3m, cable 5m
اہم خصوصیات
- صنعتی معیار
- RoHS کے مطابق
- سی ای سرٹیفائیڈ
- 1 سال کی وارنٹی
